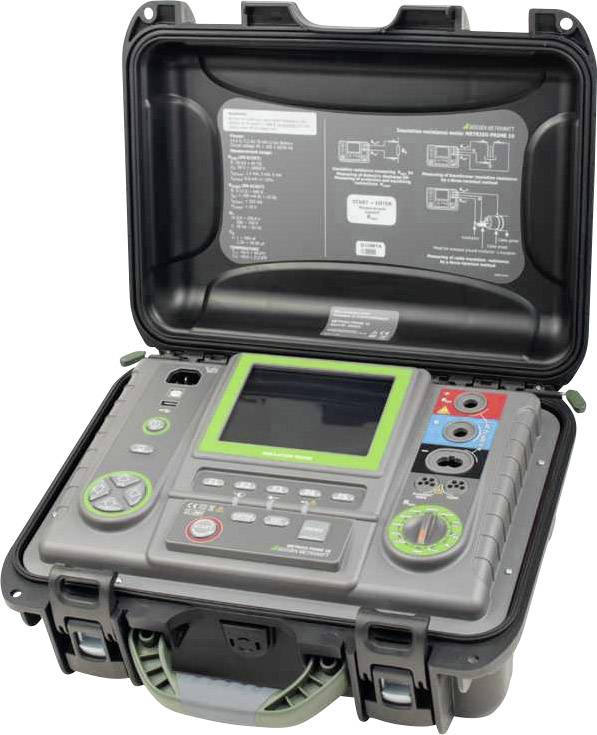

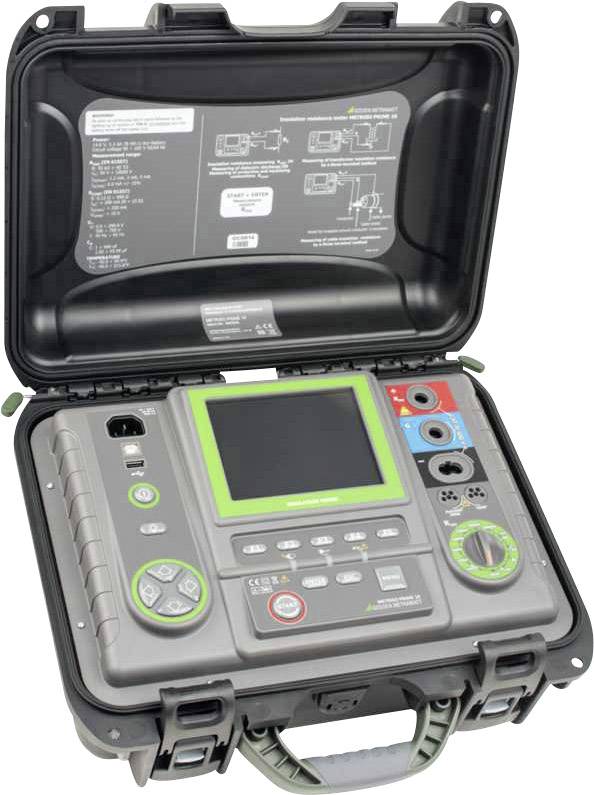

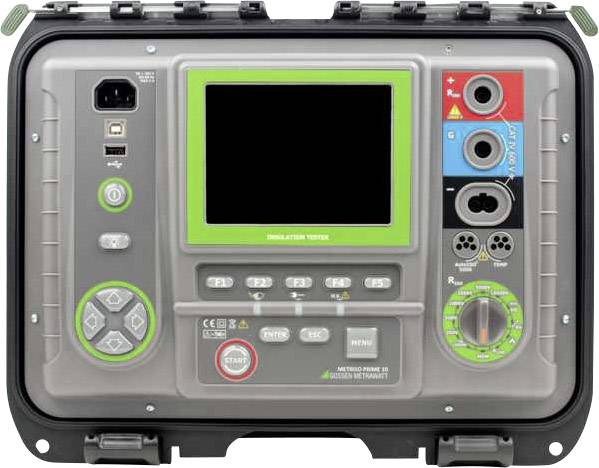

Gossen Metrawatt METRISO PRIME 10 tester izolácií 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (5 394,31 € / kus)
5 394,31 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Vysoko presné zariadenie na meranie izolácie so skúšobným napätím 10 kV METRISO PRIME 10
- Vysoko presné zariadenie na meranie izolácie, odporu a napätia do 40 TΩ s testovacím napätím 10 kV
- Vysoko presné zariadenie na meranie izolácie METRISO PRIME 10 bolo vyvinuté na kontrolu poškodenia izolácie a na ochranu pred úrazom elektrickým prúdom v napájacích sieťach. Používa sa na meranie izolačného odporu do 40 TOhm s voľne nastaviteľným testovacím napätím medzi 50 - 10 000 V. Medzi ďalšie výhody patrí automatické prepínanie rozsahu / kapacitné vybíjanie; Meranie kapacitancie a teploty, nízkeho odporu a merania napätia AC / DC 0 - 750 V. Kategória merania CAT IV 600 V
Technické parametre
- Kategória výrobku
tester izolácií
- Skúšobné napätie
50 V
100 V
250 V
500 V
1000 V
2500 V
5000 V
10000 V
- Meracie funkcie
izolačný odpor
bez certifikátu
- Rozsah merania odporu
0,00 - 999 Ω
IP40
- Napájanie
90-260 V/AC
- Rozmer.
(d x š x v) 31 x 39 x 18 cm
- Hmotnosť
7 kg
- Displej
digitálny
- Izolačný odpor (max.)
40 TΩ
- Rozsah merania napätia (max.)
750 V
- Rozsah merania napätia (min.)
0 V
- Kategória merania
CAT III 1000 V
CAT IV 600 V
- Šírka
39 cm
- V
18 cm
- Dĺžka
31 cm
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1625569 Gossen Metrawatt METRISO PRIME 10 tester izolácií 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1625569 Gossen Metrawatt METRISO PRIME 10 tester izolácií 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ
Popis
Meranie izolácie podľa EN 61557-2 / VDE 0413-2
Skúšobné napätie možno nastaviť v pevných krokoch: 50 V, 100 V, 250 V, 500 V, 1 000 V, 2 500 V, 5 000 V, 10 000 V.
Meranie s postupným zvyšovaním napätia
Merací rozsah do 40 TΩ so skúšobným napätím 10 kV podľa IEC 61557-2
Meranie indexu polarizácie PI a absorpčného pomeru DAR
Ochrana pred živými predmetmi
Variabilné nastavenie limitných hodnôt
Digitálny filter na stabilizáciu nameraných hodnôt
Tvorba R / I alebo R / U diagramov
Uchovávanie výsledkov skúšok
Meranie nízkeho odporu podľa EN 61557-4 / VDE 0413-4
Vaše výhody
ÚSPORY NÁKLADOV - jedno zariadenie pre mnoho meracích úloh.
ÚSPORA ČASU - grafickým znázornením meracích procesov.
JEDNODUCHÁ MANIPULÁCIA - prostredníctvom intuitívneho vedenia operátora, grafického displeja a pomocnej funkcie
RÝCHLE REPRODUKOVATEĽNOSŤ - prostredníctvom modernej správy údajov
PRAVDEPODOBNÉ ÚČINKY NA MERANIE PRÍPADOV - použitie v drsnom prostredí a ľahkej preprave.
aplikácia
Vysoko presné zariadenie na meranie izolácie METRISO PRIME 10 bolo vyvinuté na kontrolu poškodenia izolácie a na ochranu pred úrazom elektrickým prúdom v napájacích sieťach. Podľa normy EN 61557-2 meria odpory do 40 TΩ pri testovacom napätí 10 kV. Absolútne presné výsledky merania sa dosahujú aj pri vysokofrekvenčnej interferencii. Poruchy je možné rýchlo a ľahko lokalizovať pomocou novej funkcie vypaľovania. Meranie izolácie ako PI, DAR, DD, krokový test (SV), kapacitné meranie, meranie teploty a meranie kontinuity ochranného vodiča sú možné bez problémov.
Špeciálne funkcie
Meranie izolácie podľa EN 61557-2 / VDE 0413-2
Skúšobné napätie možno nastaviť v pevných krokoch: 50 V, 100 V, 250 V, 500 V, 1 000 V, 2 500 V, 5 000 V, 10 000 V.
Meranie s postupným zvyšovaním napätia
Merací rozsah do 40 TΩ so skúšobným napätím 10 kV podľa IEC 61557-2
Meranie indexu polarizácie PI a absorpčného pomeru DAR
Meranie tieneným testovacím káblom - GUARD
Ochrana pred živými predmetmi
Variabilné nastavenie limitných hodnôt
Digitálny filter na stabilizáciu nameraných hodnôt
Tvorba R / I alebo R / U diagramov
Uchovávanie výsledkov skúšok
Meranie nízkeho odporu podľa EN 61557-4 / VDE 0413-4
Skúška spojitosti ochranných vodičov a prepojení potenciálových prepojení so skúšobným prúdom ≥ 200 mA
Správne príslušenstvo pre každú aplikáciu
Tento text bol preložený strojovo.
Skúšobné napätie možno nastaviť v pevných krokoch: 50 V, 100 V, 250 V, 500 V, 1 000 V, 2 500 V, 5 000 V, 10 000 V.
Meranie s postupným zvyšovaním napätia
Merací rozsah do 40 TΩ so skúšobným napätím 10 kV podľa IEC 61557-2
Meranie indexu polarizácie PI a absorpčného pomeru DAR
Ochrana pred živými predmetmi
Variabilné nastavenie limitných hodnôt
Digitálny filter na stabilizáciu nameraných hodnôt
Tvorba R / I alebo R / U diagramov
Uchovávanie výsledkov skúšok
Meranie nízkeho odporu podľa EN 61557-4 / VDE 0413-4
Vaše výhody
ÚSPORY NÁKLADOV - jedno zariadenie pre mnoho meracích úloh.
ÚSPORA ČASU - grafickým znázornením meracích procesov.
JEDNODUCHÁ MANIPULÁCIA - prostredníctvom intuitívneho vedenia operátora, grafického displeja a pomocnej funkcie
RÝCHLE REPRODUKOVATEĽNOSŤ - prostredníctvom modernej správy údajov
PRAVDEPODOBNÉ ÚČINKY NA MERANIE PRÍPADOV - použitie v drsnom prostredí a ľahkej preprave.
aplikácia
Vysoko presné zariadenie na meranie izolácie METRISO PRIME 10 bolo vyvinuté na kontrolu poškodenia izolácie a na ochranu pred úrazom elektrickým prúdom v napájacích sieťach. Podľa normy EN 61557-2 meria odpory do 40 TΩ pri testovacom napätí 10 kV. Absolútne presné výsledky merania sa dosahujú aj pri vysokofrekvenčnej interferencii. Poruchy je možné rýchlo a ľahko lokalizovať pomocou novej funkcie vypaľovania. Meranie izolácie ako PI, DAR, DD, krokový test (SV), kapacitné meranie, meranie teploty a meranie kontinuity ochranného vodiča sú možné bez problémov.
Špeciálne funkcie
Meranie izolácie podľa EN 61557-2 / VDE 0413-2
Skúšobné napätie možno nastaviť v pevných krokoch: 50 V, 100 V, 250 V, 500 V, 1 000 V, 2 500 V, 5 000 V, 10 000 V.
Meranie s postupným zvyšovaním napätia
Merací rozsah do 40 TΩ so skúšobným napätím 10 kV podľa IEC 61557-2
Meranie indexu polarizácie PI a absorpčného pomeru DAR
Meranie tieneným testovacím káblom - GUARD
Ochrana pred živými predmetmi
Variabilné nastavenie limitných hodnôt
Digitálny filter na stabilizáciu nameraných hodnôt
Tvorba R / I alebo R / U diagramov
Uchovávanie výsledkov skúšok
Meranie nízkeho odporu podľa EN 61557-4 / VDE 0413-4
Skúška spojitosti ochranných vodičov a prepojení potenciálových prepojení so skúšobným prúdom ≥ 200 mA
Správne príslušenstvo pre každú aplikáciu
Tento text bol preložený strojovo.
Rozsah dodávky
- 1 x METRISO PRIME 10
- Zásuvky na banány, červený - kábel 11 kV, 3 m, tienené, (CAT IV 1000 V) s banánovými zdierkami, čierne - "E" kábel 10 kV, 3 m, (CAT IV 1000 V), s banánovými zásuvkami, modré 3 x aligátorové svorky 5,5 kV, 32 A (CAT IV 1000 V), čierna, červená a modrá 2 x meracie špičky 5,5 kV, 32 A s banánovou zásuvkou, červená a čierna 1 x teplotná sonda (Z555J) 1 x kábel USB 1 x sieťový kábel 230 V 1 x Taška na príslušenstvo 1 x návod na obsluhu 1 x kalibračný certifikát 1 x dokument na manipuláciu s lítium-iónovými batériami 1 x bezpečnostná karta na meranie príslušenstva
