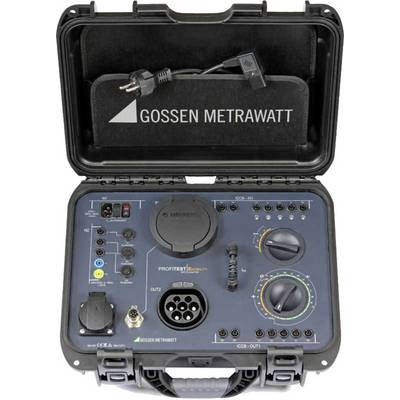

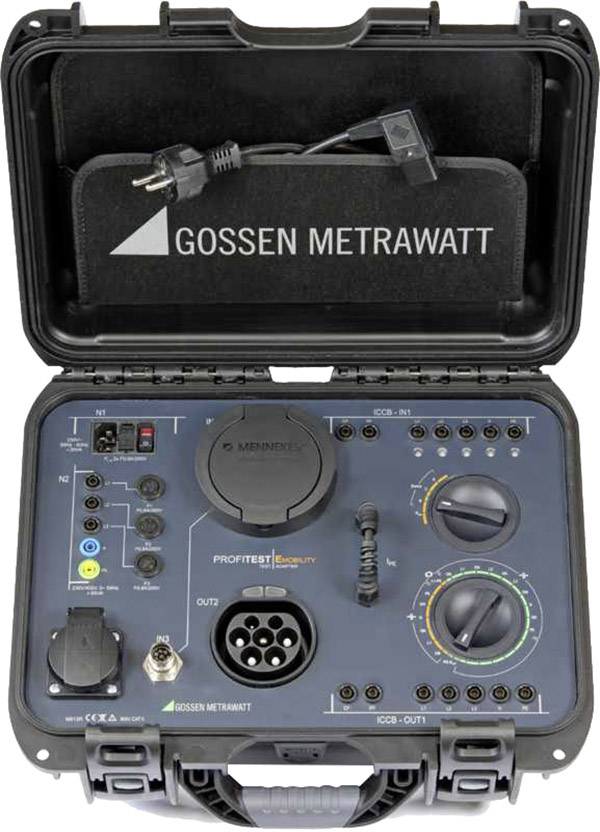

Gossen Metrawatt PROFITEST EMOBILITY Nabíjací kábel testovacieho adaptéra PROFITEST EMOBILITY, M513R, N/A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (2 381,30 € / kus)
2 381,30 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Nabíjací kábel testovacieho adaptéra PROFITEST EMOBILITY
- Testovanie dvoj a trojfázových nabíjacích káblov v režime 2 a 3
- Test funkcie alebo vypínania simuláciou nasledujúcich chybových prípadov: prerušenie, výmena vodičov a PE vo fáze
- Meranie prúdu ochranného vodiča prúdovým svorkovým transformátorom ako príslušenstvo
- Meranie ochranného vodiča a izolačného odporu podľa DIN VDE 0701-0702 s PROFITEST MXTRA / MTECH +
- Vypínací test s nominálnym zvyškovým prúdom a meranie času vypnutia s PROFITEST MXTRA / MTECH +
- Vyhodnotenie a zaznamenanie jednotlivých testovacích krokov s PROFITEST MXTRA / MTECH +
Technické parametre
- Vhodné pre značku
Gossen Metrawatt
- Hmotnosť
6.4 kg
- Kategória merania
CAT II 300 V
- Šírka
401 mm
- V
307 mm
- Dĺžka
173 mm
- Typ
PROFITEST EMOBILITY
Na stiahnutie
Datasheet
Datasheet 1784022 Gossen Metrawatt PROFITEST EMOBILITY Nabíjací kábel testovacieho adaptéra PROFITEST EMOBILITY, M513R, N/A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1784022 Gossen Metrawatt PROFITEST EMOBILITY Nabíjací kábel testovacieho adaptéra PROFITEST EMOBILITY, M513R, N/A, 1 ks
Popis
Adaptér na skúšanie 1- a 3-fázových nabíjacích káblov v režime 2 a 3 v súlade so štandardmi simuláciou porúch podľa DIN VDE 0701-0702, ako aj informácií o výrobcovi.
PROFITEST E-Mobility je adaptér na testovanie štandardov 1- a 3-fázových nabíjacích káblov v režime 2 a 3 simuláciou porúch podľa DIN VDE 0701-0702 a informácií od výrobcu.
PROFITEST E-Mobility vám uľahčí investičné rozhodnutie, pretože s príslušenstvom, ktoré je dokonale prispôsobené požiadavkám, je možné v súlade s normami rýchlo a bezpečne otestovať 1- a 3-fázové nabíjacie káble režimu 2 a 3 podľa DIN VDE 0701-0702, ako aj informácie od výrobcu.
Tento text bol preložený strojovo.
PROFITEST E-Mobility je adaptér na testovanie štandardov 1- a 3-fázových nabíjacích káblov v režime 2 a 3 simuláciou porúch podľa DIN VDE 0701-0702 a informácií od výrobcu.
PROFITEST E-Mobility vám uľahčí investičné rozhodnutie, pretože s príslušenstvom, ktoré je dokonale prispôsobené požiadavkám, je možné v súlade s normami rýchlo a bezpečne otestovať 1- a 3-fázové nabíjacie káble režimu 2 a 3 podľa DIN VDE 0701-0702, ako aj informácie od výrobcu.
Tento text bol preložený strojovo.
Prevedenie
- Testovanie elektronických nabíjacích káblov podľa DIN VDE 0701-0702, ako aj informácií od výrobcu pomocou sprievodného testovacieho postupu s odporúčaným testovacím zariadením Testovanie nabíjacích káblov typu 2 a Mode 3 Testovanie prepojovacích káblov s nabíjacími zástrčkami špecifickými pre danú krajinu (zástrčka typ 1 atď.) Simulácia funkcie a vypínania simuláciou nasledujúce chybové prípady: prerušenie, výmena vodičov a PE na fázovom meraní ochranného prúdu vodiča s prúdovým svorkovým transformátorom ako doplnkové meranie ochranného vodiča a izolačného odporu podľa DIN VDE 0701-0702 s odporúčaným vypínacím testom skúšobného zariadenia s nominálnym poruchovým prúdom a meraním vypínacieho času s vyhodnotením odporúčaného skúšobného zariadenia a zaznamenaním jednotlivých skúšobných krokov s odporúčanou simuláciou testovacieho zariadenia stavu vozidla podľa EN 61851-1 / VDE 0122-1 testovanie kódovania odporu pre spojku vozidla a konektor podľa EN 61851-1 / VDE 0122-1Anwendungen:Testovanie účinnosti ochranných opatrení na elektricky nabíjacích kábloch pre elektrické a hybridné vozidláTechnische Merkmale:S testovacím adaptérom v sieťovom napájaní nabíjacieho kábla (aj bez prídavného testovacieho zariadenia) možno simulovať nasledujúce poruchy: Výmena vodiča Porucha jednotlivých vodičov (detekcia podpätia) Externé napätie na ochrannom vodiči prepnutím fázy na ochranný vodič (poloha spínača PE-UEXT) Posúdenie reakcie vodiča Nabíjací kábel k príslušnej poruche nastáva čisto opticky: ICCB je aktívne alebo neaktívne (signálna kontrolka na ICCB) Signalizácia porúch pomocou LED na testovacom adaptériFolgende zusätzliche Prüfungen sind bei Anschluss eines empfohlenen Prüfgeräts an den Prüfadapter möglich:Jednotlivé merania Meranie odporu ochranného vodiča nabíjacieho kábla pomocou funkcie RPE na testovacom zariadení Meranie izolačného odporu nabíjacieho kábla pomocou funkcie RISO na testovacom zariadení Vypínací test RCD v ICCB s nominálnym poruchovým prúdom pomocou funkcie IF na testovacom zariadení Meranie času vypnutia RCD v ICCB pomocou funkcie IdN na testovacom zariadení odporové kódovanie Skúšobné sekvencie na pohodlné meranie a zaznamenávanie do pamäte V priradených skúšobných zariadeniach sú prednastavené dve testovacie sekvencie: Režim nabíjacieho kábla 2 Režim nabíjacieho kábla 3 Testovacie zariadenie prechádza všetkými testovacími krokmi poloautomaticky.
- Každý testovací krok je vyhodnotený a vyhodnotený používateľom (OK / nie OK) na neskoršie zaznamenanie.
Rozsah dodávky
- 1 testovací adaptér v prípade
- 1 napájací kábel
- 1 návod na použitie
