Gossen Metrawatt SC40-C 400/1A 0,2VA Kl.1 28 mm Káblový transformátor prúdu Primárny prúd 400 A Sekundárny prúd 1 A Ø pr

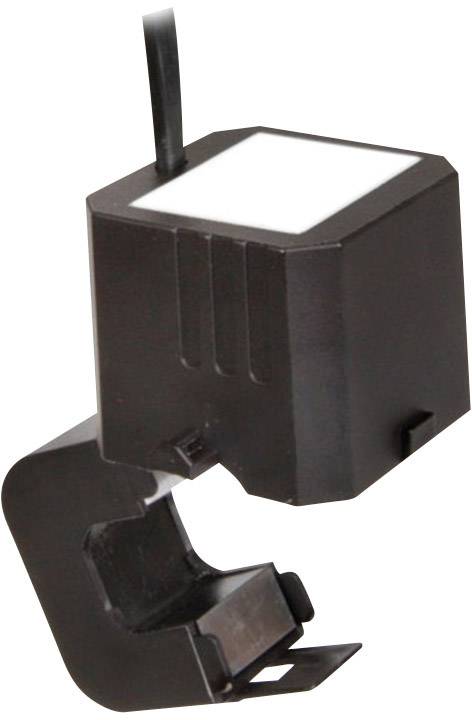

Čierny snímač elektromera s káblom, štvorcovitého tvaru s obdĺžnikovým displejom. Navrhnutý na monitorovanie spotreby elektrickej energie.

Datasheety: (PDF)

Doručenie: Po 12. 10.

4 Ks

Počet

Celkom (85,36 € / kus)

85,36 €

bez DPH.

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Prúdový transformátor SC40-C 400 / 1A 0,2VA, trieda 1 28 mm vrátane kábla

Jednoduchá a časovo nenáročná inštalácia vďaka deliteľným poloviciam jadra
Obzvlášť vhodné na dodatočné vybavenie, pretože je možné vyhnúť sa oddeleniu primárneho vodiča
Umožňuje dovybavenie bez prerušenia napájania
Kompaktný dizajn umožňuje použitie na ťažko dostupných miestach, kde je obmedzený priestor
Okrúhly vodič do 28 mm
vrátane 3 m prepojovacieho kábla
Vrátane káblových zväzkov odolných voči UV žiareniu pre ľahkú montáž

Technické parametre

400/1A
Primárny prúd 400 A.
Sekundárny prúd 1 A
Príkon 0,2 VA
Pripojenie spojovacieho kábla
Trieda presnosti 1
Typ SC40-C 400 / 1A 0,2VA triedy 1
Hmotnosť: 360 g
Šírka 44,5 mm
výška 67,2 mm
Vstup vodiča Ø 28 mm

Kategória výrobku: Káblový transformátor prúdu

Primárny prúd: 400 A

Sekundárny prúd: 1 A

: 0.2 VA

Ø priechodky vodiče: 28 mm

Typ: SC40-C 400/1A 0,2VA Kl.1 28 mm

Rozmer.: (d x š x v) 49 x 44.5 x 67.2 mm

Hmotnosť: 360 g

Druhotný výstupný prúd: 1 A

Vstupný prúd: 400 A

Šírka: 44.5 mm

V: 67.2 mm

Dĺžka: 49 mm

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Výkon

Sekundárny prúd

Kategória výrobku

Ø priechodky vodiče

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 60 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344442

60 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 75 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344443

75 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1344444

100 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344445

125 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344446

150 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 200 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344447

200 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 250 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344448

250 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344449

100 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344450

125 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344451

150 A

0.2 VA

1 A

Káblový transformátor prúdu

18 mm

Na stiahnutie

Datasheet

Datasheet 1344457 Gossen Metrawatt SC40-C 400/1A 0,2VA Kl.1 28 mm Káblový transformátor prúdu Primárny prúd 400 A Sekundárny prúd 1 A Ø pr

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1344457 Gossen Metrawatt SC40-C 400/1A 0,2VA Kl.1 28 mm Káblový transformátor prúdu Primárny prúd 400 A Sekundárny prúd 1 A Ø pr

Popis

Vďaka kompaktnému prevedeniu sú transformátory prúdu s deleným káblom zvlášť vhodné na použitie na ťažko dostupných miestach a na obmedzených miestach. Deliteľné polovice jadra tiež uľahčujú inštaláciu na lano alebo na koľajnicu. Kdekoľvek je prerušenie v prúdovej trase problematické alebo je potrebné ľahko dodatočne namontovať meracie zariadenie, sú transformátory prúdu na konverziu káblov tou pravou voľbou. Bezpečná inštalácia primárneho kábla v prúdovom transformátore je zaručená dizajnom a potvrdená zreteľne počuteľným kliknutím. Menič tiež dodávajú dve dodávané káblové zväzky odolné voči UV žiareniu.
Podmienky životného prostredia
Miesto inštalácie vo vnútri
Okolitá teplota –10 ° C ... + 55 ° C
Skladovacie teploty –20 ° C ... + 70 ° C
Relatívna vlhkosť 5% ... 85%, kondenzáciu je možné vylúčiť
Stupeň znečistenia 2
Typ ochrany IP20
Podmienky používania
Norma IEC 61869-2: 2012
Tepelný menovitý krátkodobý prúd (Ith) 60 x Ipr / 1s
Menovitý tepelný prúd (Icth) 100%
Menovitá úroveň izolácie 0,72 / 3 / - kV
Menovitá frekvencia 50/60 Hz
Izolačná trieda E (120 ° C)
Materiál puzdra PA 6,6, UL94: V2
