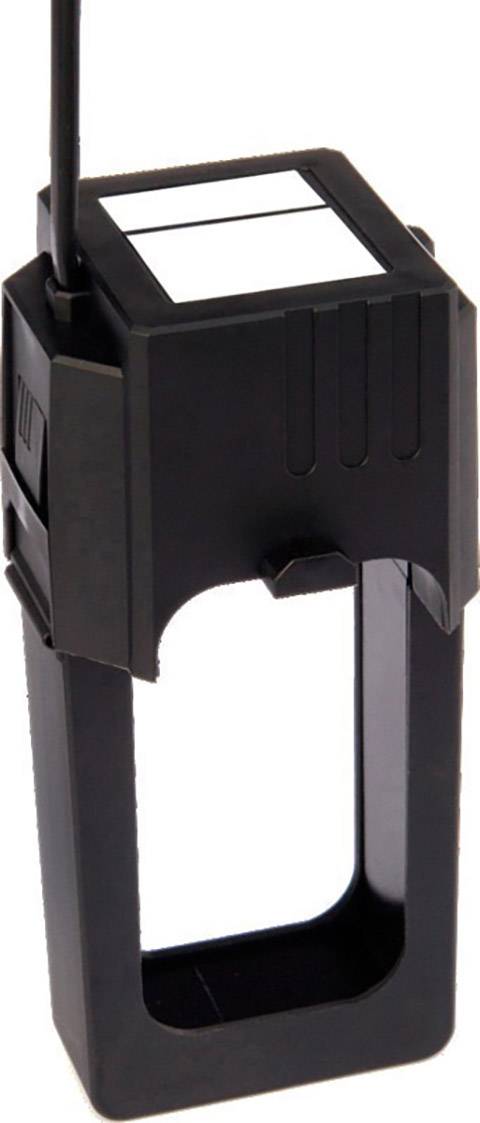

Gossen Metrawatt SC50-L, 1000/5A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 1000 A Sekundárny prúd 5 A Pr

Čierny obdĺžnikový plastový rámik s bielou nálepkou pripevnenou hore. Nemá žiadny zjavný účel.

Datasheety: (PDF)

Doručenie: Po 12. 10.

14 Ks

Zobraziť alternatívy

Počet

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Kábel konvertujúci prúdový transformátor typu SC50-L, 1000 / 5A, 0,5VA, trieda 0,5

Deliteľný, kompaktný transformátor prúdu pre primárny menovitý prúd od 250 A.
Jednoduchá a časovo nenáročná inštalácia vďaka deliteľným poloviciam jadra
Obzvlášť vhodné na dodatočné vybavenie, pretože je možné vyhnúť sa oddeleniu primárneho vodiča
Umožňuje dovybavenie bez prerušenia napájania
Zvukové „kliknutie“ potvrdí správnu montáž. Dodatočné zabezpečenie pomocou káblových zväzkov odolných voči UV žiareniu
Transformátorový transformátor prúdu SC50-L transformuje vysoké striedavé prúdy na malé, neškodné, merateľné prúdy (sekundárny prúd). Sekundárny prúd je štandardizovaný a je 1 A alebo 5 A v závislosti od verzie
Súčasne galvanicky oddeľujú primárny a sekundárny okruh od seba.

Technické parametre

Primárny prúd: 1000 A
Sekundárny prúd: 5 A.
Zaťaženie: 0,5 V / A
Vedľajšia čiara: 3 m, 1,5 mm².

Kategória výrobku: merací prúdový transformátor

Druh upevnenie: zaklapovacie montáž

Primárny prúd: 1000 A

Sekundárny prúd: 5 A

: 0.5 VA

Ø priechodky vodiče: 42 mm

Trieda presnosti: 0.5

Typ: SC50-L, 1000/5A, 0,5VA, Kl 0,5

Rozmer.: (d x š x v) 66.2 x 66 x 139 mm

Druhotný výstupný prúd: 5 A

Vstupný prúd: 1000 A

Priechodka pre vodič (šírka): 42 mm

Priechodka pre vodič (výška x šírka): 42 x 42 mm

Priechodka pre vodič (výška): 42 mm

Šírka: 66 mm

V: 139 mm

Dĺžka: 66.2 mm

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Sekundárny prúd

Gossen Metrawatt SC50-L, 1000/5A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 1000 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):42 x 42 mm Ø priechodky vodiče:42 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1761387

Tento produkt

1000 A

5 A

Gossen Metrawatt SC50-L, 250/1A, 0,5VA, Kl1 merací prúdový transformátor Primárny prúd 250 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):42 x 42 mm Ø priechodky vodiče:42 mm 1 ks

Objednávacie číslo:1761377

250 A

1 A

Gossen Metrawatt SC50-L, 1000/1A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 1000 A Sekundárny prúd 1 A Ø priechodky vodiče:42 mm 1 ks

Objednávacie číslo:1761379

1000 A

1 A

Gossen Metrawatt SC50-L, 750/5A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 750 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1761380

750 A

5 A

Gossen Metrawatt SC50-L, 800/5A, 0,5VA, Kll 0,5 merací prúdový transformátor Primárny prúd 800 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):42 x 42 mm Ø priechodky vodiče:42 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1761381

800 A

5 A

Gossen Metrawatt SC50-L, 750/1A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 750 A Sekundárny prúd 1 A Ø priechodky vodiče:42 mm 1 ks

Objednávacie číslo:1761383

750 A

1 A

Gossen Metrawatt SC50-L, 800/1A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 800 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):42 x 42 mm Ø priechodky vodiče:42 mm 1 ks

Objednávacie číslo:1761384

800 A

1 A

Gossen Metrawatt SC50-L, 300/5A, 0,5VA, Kl1 merací prúdový transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm 1 ks

Objednávacie číslo:1761385

300 A

5 A

Gossen Metrawatt SC50-L, 600/5A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 600 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):42 x 42 mm Ø priechodky vodiče:42 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1761386

600 A

5 A

Gossen Metrawatt SC50-L, 300/1A, 0,5VA, Kl1 merací prúdový transformátor Primárny prúd 300 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):42 x 42 mm Ø priechodky vodiče:42 mm 1 ks

Objednávacie číslo:1761390

300 A

1 A

Na stiahnutie

Datasheet

Datasheet 1761387 Gossen Metrawatt SC50-L, 1000/5A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 1000 A Sekundárny prúd 5 A Pr

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1761387 Gossen Metrawatt SC50-L, 1000/5A, 0,5VA, Kl 0,5 merací prúdový transformátor Primárny prúd 1000 A Sekundárny prúd 5 A Pr

Popis

Kábel konvertujúci prúdový transformátor SC50-L pre primárne prúdy od 250 A do 1 000 A.
Inštalácia meracích prístrojov je vďaka káblovému transformátorovému transformátoru prúdu SC50-L ešte jednoduchšia. Vďaka kompaktnému prevedeniu sú transformátory prúdu s deleným káblom zvlášť vhodné na použitie na ťažko prístupných miestach a na obmedzených miestach. Deliteľné polovice jadra tiež uľahčujú inštaláciu na lano alebo na koľajnicu. Kdekoľvek je prerušenie v prúdovej trase problematické alebo je potrebné ľahko dodatočne namontovať meracie zariadenie, sú transformátory prúdu na konverziu káblov tou pravou voľbou. Bezpečná inštalácia primárneho kábla v prúdovom transformátore je zaručená dizajnom a potvrdená zreteľne počuteľným kliknutím. Menič tiež dodávajú dve dodávané káblové zväzky odolné voči UV žiareniu.

Tento text bol preložený strojovo.

Prevedenie

Otvorenie kábla: max. Ø 42 mm Dĺžka a prierez sekundárneho kábla: 3 m, 1,5 mm² Primárny prúd: 1000 A Sekundárny prúd: 5 A

Rozsah dodávky

1x káblový konverzný prúdový transformátor SC 50-L
