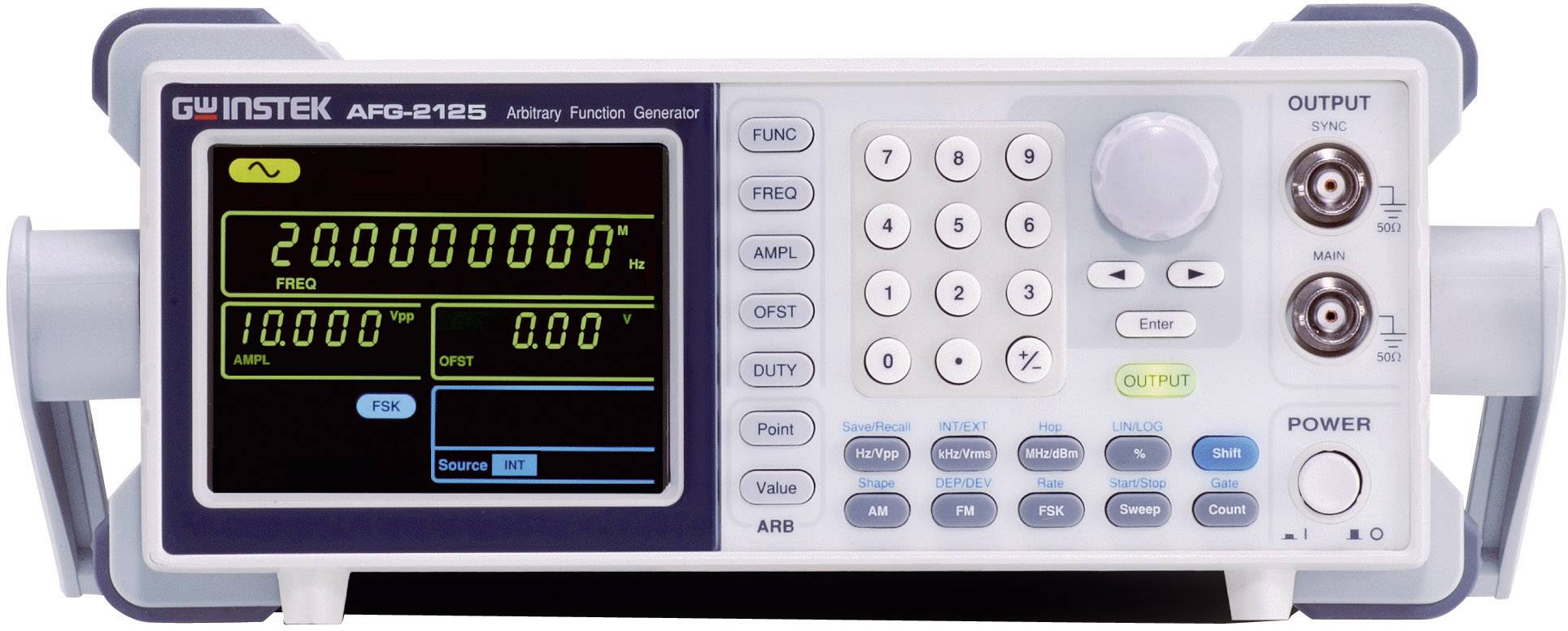

Ilustračný obrázok
Ilustračný obrázok
GW Instek AFG-2105 Arbitrárny generátor funkcií 0.1 Hz - 5 MHz 1-kanálový arbitrárne, sínusový, obdĺžnikový, šum, trojuh
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
4 Ks
Počet
Celkom (337,40 € / kus)
337,40 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Hlavné benefity
Arbitrárny funkčný generátor AFG-2105
- Šírka pásma 0,1 Hz - 5 MHz
- Ľubovoľný generátor 20 MSa / s
- Priame generovanie digitálneho signálu (DDS)
Technické parametre
- AM / FM / FSK modulácia: 2 mHz - 20 kHz
- Ofset: ± 5 Vp
- Pamäť kriviek: 4 kPt
- Impedancia: 50 Ω
- Vstupný odpor: 1 MΩ // 150 pF
- Rozlíšenie: 0,1 Hz
- Displej: farebný LCD 8,89 cm
- Výstupný tvar signálu
Sinusový / štvorcový / rampový / šumový / ľubovoľný signál
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
0.1 Hz - 5 MHz
- Výstup signálu
arbitrárne
sínusový
obdĺžnikový
šum
trojuholník
- Frekvenčný rozsah sinus
0.1 Hz - 5 MHz
- Frekvenčný rozsah obdĺžnik
0.1 Hz - 5 MHz
- Doba nábehu obdĺžnik
25 ns
- Displej
LCD
- Frekvenčný rozsah trojuholník
0.1 Hz - 1 MHz
bez certifikátu
- Funkcia kmitočtu
0,1 Hz - 5 MHz
- Vnútorná modulácia
AM / FM / FSK
- Spúšťač (synchrónne)
TTL
- Externé meranie frekvencie
5 Hz - 150 MHz
- Rozmer.
(š x v) 266 mm x 107 mm
- Hmotnosť
3.2 kg
- Počet kanálov
1-kanálový
- Frekvencia (max.)
5 MHz
- Frekvencia (min.)
0.1 Hz
- Vlastnosti
modulácia
- Šírka
266 mm
- V
107 mm
- Rozhranie
USB
- Napájanie VDE
napájanie z el. siete
- Typ
AFG-2105
Na stiahnutie
Datasheet
Datasheet 123763 GW Instek AFG-2105 Arbitrárny generátor funkcií 0.1 Hz - 5 MHz 1-kanálový arbitrárne, sínusový, obdĺžnikový, šum, trojuh
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 123763 GW Instek AFG-2105 Arbitrárny generátor funkcií 0.1 Hz - 5 MHz 1-kanálový arbitrárne, sínusový, obdĺžnikový, šum, trojuh
Prehlásenie o zhode
Prehlásenie o zhode 123763 GW Instek AFG-2105 Arbitrárny generátor funkcií 0.1 Hz - 5 MHz 1-kanálový arbitrárne, sínusový, obdĺžnikový, šum, trojuh
Na stiahnutie
Na stiahnutie 123763 GW Instek AFG-2105 Arbitrárny generátor funkcií 0.1 Hz - 5 MHz 1-kanálový arbitrárne, sínusový, obdĺžnikový, šum, trojuh
Na stiahnutie 123763 GW Instek AFG-2105 Arbitrárny generátor funkcií 0.1 Hz - 5 MHz 1-kanálový arbitrárne, sínusový, obdĺžnikový, šum, trojuh
Popis
Generátor funkcií AFG-2105 s priamym generovaním digitálneho signálu (DDS) ponúka šírku pásma 5 MHz. Zariadenie obsahuje štandardné signály sínus, štvorec, rampa, šum a ľubovoľný tvar vlny 20 MSa / s s vertikálnym rozlíšením 10 bitov. K dispozícii sú aj funkcie modulácie AM / FM / FSK, zametania a počítadla frekvencie. Farebný LCD monitor 8,89 cm zobrazuje všetky parametre a nastavenia krivky. Rozhranie USB možno použiť na diaľkové ovládanie pomocou počítača. Ľubovoľný priebeh sa dá vygenerovať pomocou voľne stiahnuteľného softvéru PC® a preniesť do generátora cez USB.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Nastaviteľný pomer impulz / pauza pre signály so štvorcovými vlnami
- Nastavenie parametrov priebehu pomocou klávesnice a otočného gombíka
- Súčasné zobrazenie amplitúdy, DC offsetu a premennej funkcie na displeji
- 10 nastavenie umiestnení pamäte
- 10 neprchavých 4 kpts pamätí tvaru vlny.
- Tento text bol preložený strojovo.
Rozsah dodávky
- 2 meracie káble (BNC - BNC)
- Sieťový kábel
- Návod na použitie (GB)
- návod.
Rady
Softvér PC® na vytváranie ľubovoľného signálu je k dispozícii v oblasti sťahovania na internete.
