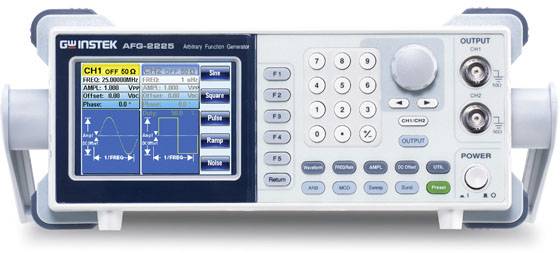

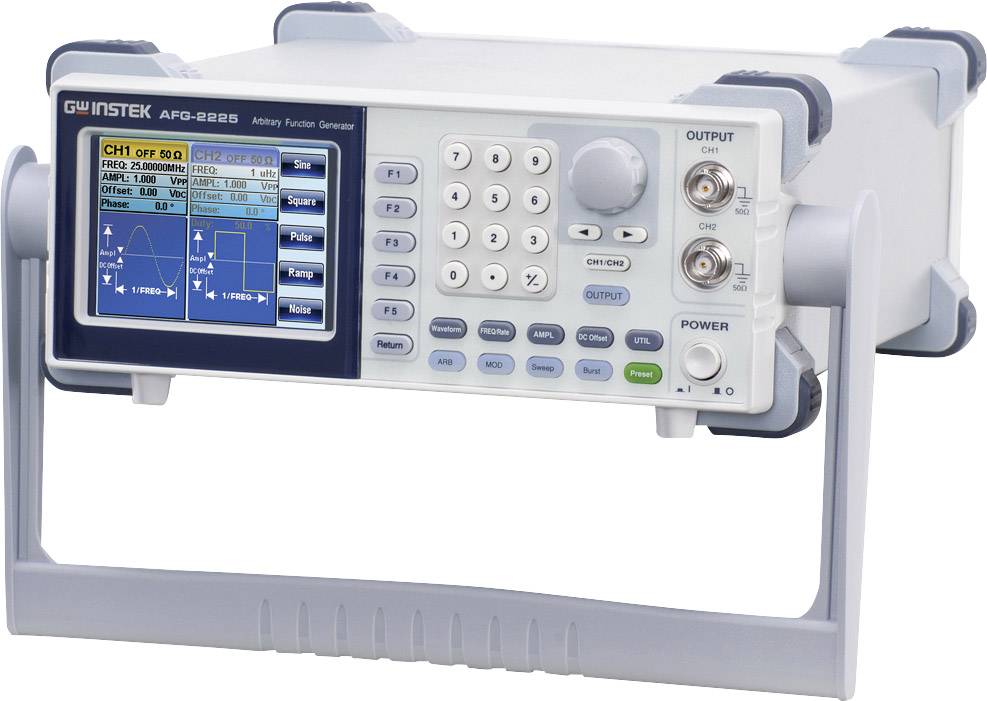

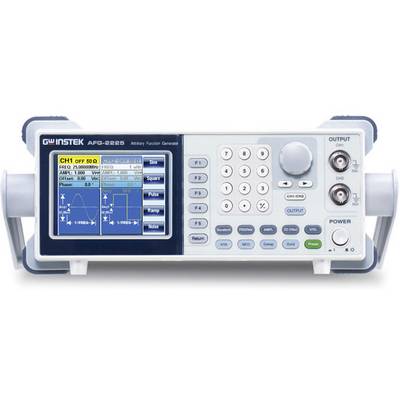

GW Instek AFG-2225 Arbitrárny generátor funkcií 0.1 Hz - 25 MHz 2-kanálová arbitrárne, sínusový, obdĺžnikový, šum, troju
EAN:
Označenie výrobcu:
Objednávacie číslo:
1 Ks
Počet
Celkom (418,70 € / kus)
418,70 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Arbitrárny funkčný generátor AFG-2225
- 2 nezávislé výstupné kanály
- Šírka pásma 1 µHz - 25 MHz
- Ľubovoľný generátor 120 MSa / s
- Priame generovanie digitálneho signálu (DDS)
- USB Host
Technické parametre
- AM / FM / PM / SUM modulácia: 2 mHz - 20 kHz
- FSK modulácia: 2 mHz - 100 kHz
- Ofset: ± 5 Vp
- Pamäť kriviek: 4 kPt
- Impedancia: 50 Ω
- Vstupný odpor: 1 kΩ // 1 pF
- Rozlíšenie: 0,1 Hz
- Displej: farebný LCD 8,89 cm
- Výstupný tvar signálu
Sinusový / štvorcový / rampový / impulzný / šumový / ľubovoľný signál
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
0.1 Hz - 25 MHz
- Výstup signálu
arbitrárne
sínusový
obdĺžnikový
šum
trojuholník
- Frekvenčný rozsah sinus
1 µHz - 25 MHz
- Frekvenčný rozsah obdĺžnik
1 µHz - 25 MHz
- Doba nábehu obdĺžnik
25 ns
- Displej
LCD
- Frekvenčný rozsah trojuholník
1 µHz - 1 MHz
bez certifikátu
- Funkcia kmitočtu
1 µHz - 25 MHz
- Vnútorná modulácia
AM / FM / PM / FSK / SUM
- Spúšťač (synchrónne)
TTL
- Externé meranie frekvencie
5 Hz - 150 MHz
- Rozmer.
(š x v) 266 mm x 107 mm
- Hmotnosť
2.5 kg
- Počet kanálov
2-kanálová
- Frekvencia (max.)
25 MHz
- Frekvencia (min.)
0.1 Hz
- Vlastnosti
modulácia
- Šírka
266 mm
- V
107 mm
- Rozhranie
USB
- Napájanie VDE
napájanie z el. siete
- Typ
AFG-2225
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 630771 GW Instek AFG-2225 Arbitrárny generátor funkcií 0.1 Hz - 25 MHz 2-kanálová arbitrárne, sínusový, obdĺžnikový, šum, troju
Popis
Generátor funkcií AFG-2225 s priamym generovaním digitálneho signálu (DDS) ponúka šírku pásma 25 MHz a dva nezávislé výstupné kanály. Zariadenie obsahuje štandardné signály sínus, štvorec, rampa, šum a ľubovoľný tvar vlny 120 MSa / s s 10 bitovým vertikálnym rozlíšením. Ďalej sú k dispozícii funkcie modulácie AM / FM / PM / FSK / SUM, funkcie zametania / zhluku a počítadla frekvencie. Farebný LCD monitor 8,89 cm zobrazuje všetky parametre a nastavenia krivky. Rozhranie USB možno použiť na diaľkové ovládanie pomocou počítača. Ľubovoľný priebeh sa dá vygenerovať pomocou voľne stiahnuteľného softvéru PC® a preniesť do generátora cez USB.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Nastaviteľný pomer impulz / pauza pre signály so štvorcovými vlnami
- Nastavenie parametrov priebehu pomocou klávesnice a otočného gombíka
- Súčasné zobrazenie amplitúdy, DC offsetu a premennej funkcie na displeji
- 10 nastavenie umiestnení pamäte
- 10 neprchavých 4 kpts pamätí tvaru vlny.
- Tento text bol preložený strojovo.
Rozsah dodávky
- 2 meracie káble (BNC - BNC)
- Sieťový kábel
- Návod na použitie (GB)
- návod.
Rady
Softvér PC® na vytváranie ľubovoľného signálu je k dispozícii v oblasti sťahovania na internete.
