GW Instek digitálny osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (259,35 € / kus)
259,35 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity

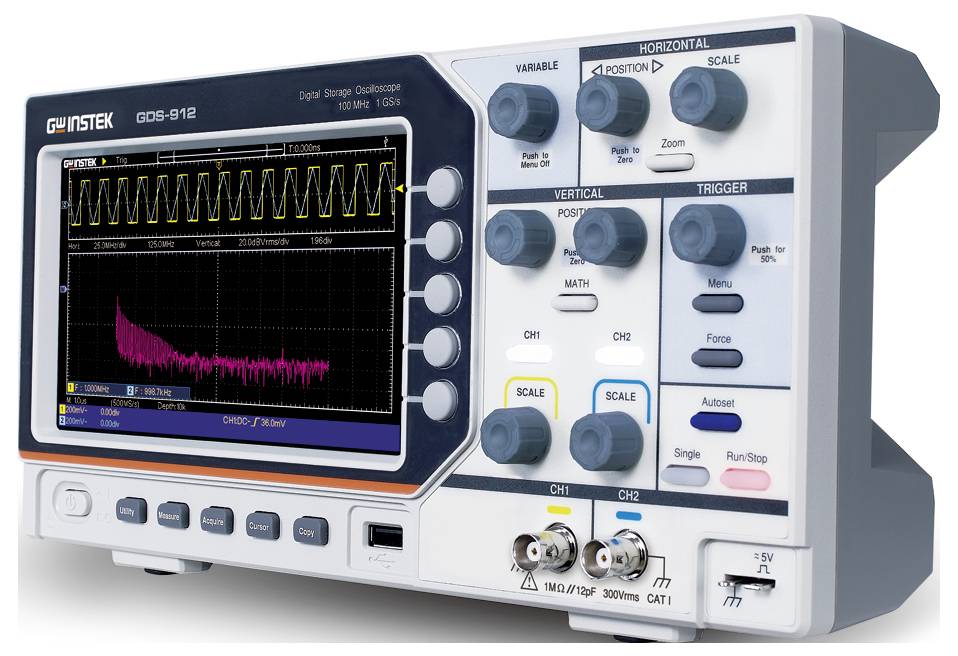

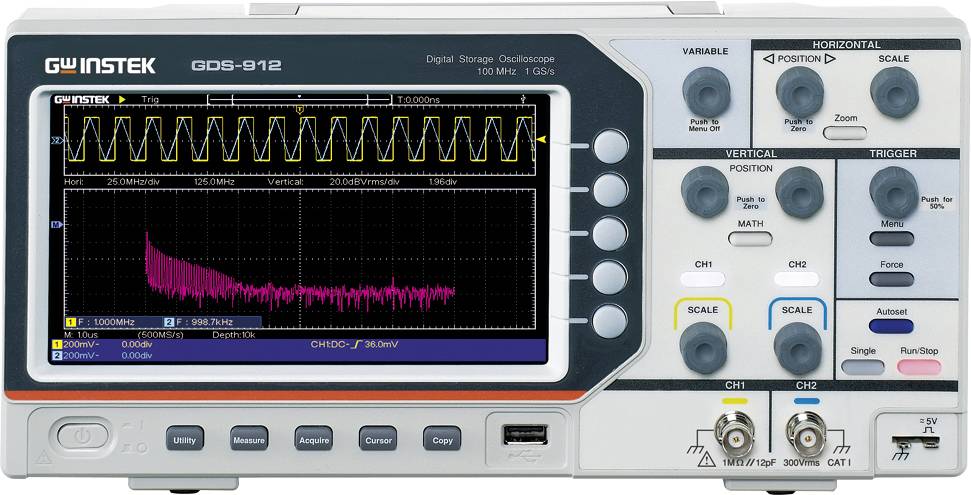

GW Intek GDS-912 100 MHz 2-kanálový digitálny osciloskop
- Šírka pásma: 100 MHz
- Vzorkovacia frekvencia: 1 GS/s
- Kanály: 2 kanály
- Doba nábehu: maximálne 3,5 ns
- Obmedzenie šírky pásma: 20 MHz
- Vertikálne rozlíšenie (A/D): 8 bitov
- Maximálne vstupné napätie: maximálne 300 Vrms
- Rozsah časovej základne (s/div): 2 ns/div～1000 s/div
- Hĺbka pamäte: 20 MB
- Displej: 7-palcový LCD (800 x 480)
- Komunikačný port: USB 2.0 hostiteľ/zariadenie
- Tento text bol preložený strojovo.
Technické parametre
- Obmedzenie šírky pásma: 20 MHz
- Vypočítaný čas nábehu: 3,5 ns (vypočítaný)
- Režim záznamu: Normálny, Detekcia vrcholov (2,5 ns), Priemerovanie (voliteľné 4, 16, 64, 128), Jednoduchý
- Spracovanie signálov tvaru vlny: FFT
- Funkcia FFT: 6 typov okien (Hammingovo, obdĺžnikové, Blackmanovo, Hanningovo, Kaiserovo, Bartlettovo)
- Rozhranie: USB 2.0 Host/Device (režim Host: podporuje triedu Mass Storage (FAT16/32); režim Device: podporuje triedu USBTMC)
- Jazyky: Podporuje 10 jazykov
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
100 MHz
- Vzorkovacej frekvencie na kanál
1 GSa/s
- Displej
8×15 divízií
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
7 palca
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
- Časová základňa
2 ns/div až 1000 s/div
- Počet analógových vstupov
2
bez certifikátu
- Vertikálna odchýlka
2 mV/dielok až 10 V/dielok
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
AC, DC, GND
- Vstupné napätie
300 V
- Rozmer.
(d x š x v) 70 x 301 x 152 mm
- Hmotnosť
1.1 kg
- Displej
800×480 Pixel
- Šírka
301 mm
- V
152 mm
- Dĺžka
70 mm
- Rozhranie
Zásuvka USB 2.0
- Hĺbka pamäte na kanál (Mpts)
20 Mpts
- Typ
03LLDS91200S
Na stiahnutie
Datasheet
Datasheet 3499687 GW Instek digitálny osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3499687 GW Instek digitálny osciloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks
Popis
Rozsah dodávky
- 1 x napájací kábel
- 1x USB kábel
- 2 x prepínateľné pasívne sondy 100 MHz
