GW Instek GDS-3102A digitálny osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 ks

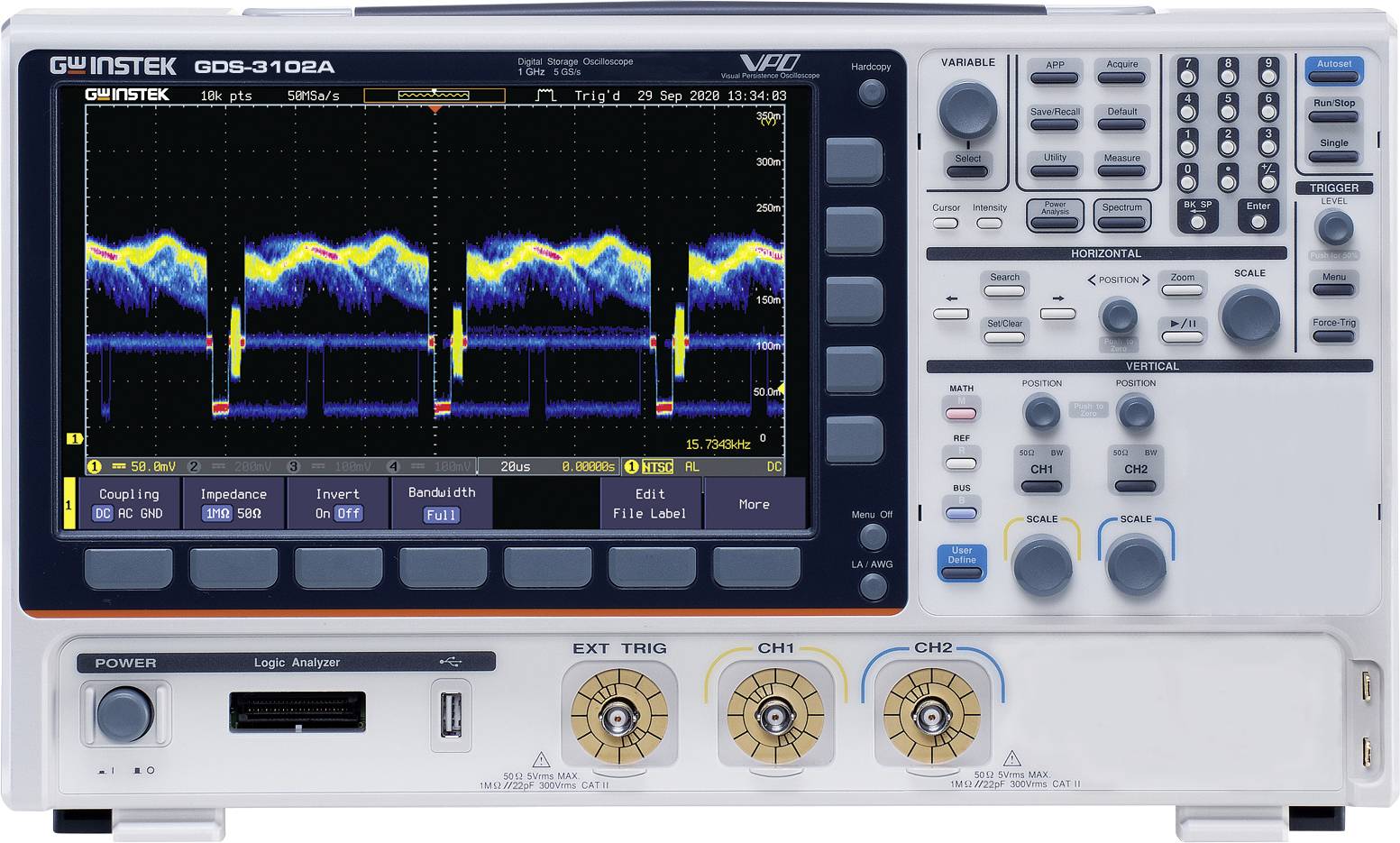

Osciloskopový displej zobrazujúci vlnovú krivku s niekoľkými vrcholmi a úpadmi, ktoré naznačujú vzor v priebehu času, obklopený ovládacími tlačidlami.

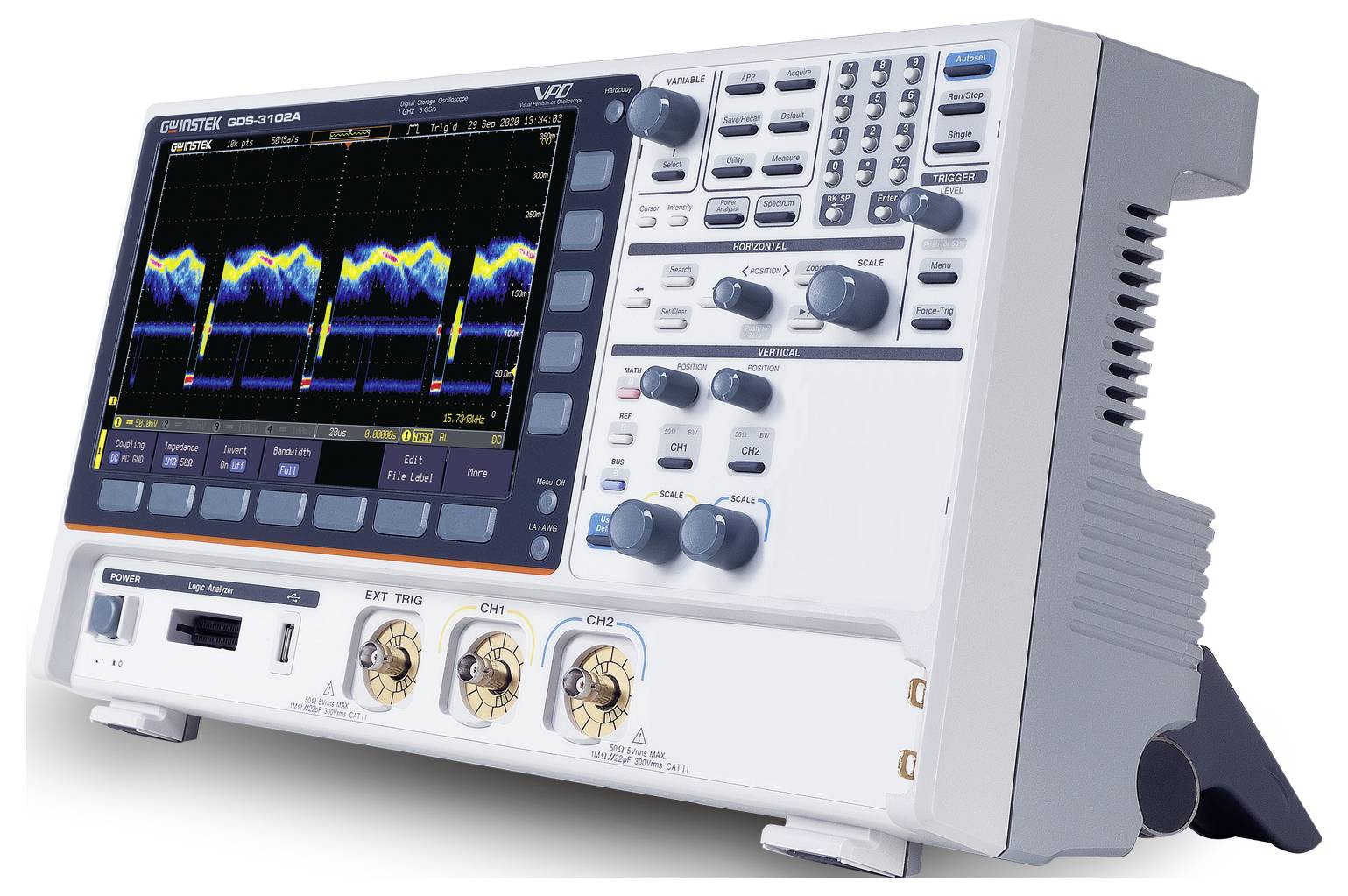

Digitálny osciloskop zobrazujúci vlnové vzory na obrazovke, s rôznymi ovládacími gombíkmi a tlačidlami na boku pre nastavenia.

1/2

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (4 597,56 € / kus)

4 597,56 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Digitálny pamäťový osciloskop GDS-3102A 1 GHz

Šírka pásma 1 GHz, 2 vstupné kanály
Vzorkovacia frekvencia v reálnom čase 5 Gsa/s (polovičné kanály)
Vzorkovacia frekvencia v reálnom čase 2,5 Gsa/s (všetky kanály)
Hĺbka pamäte 200 Mpts na kanál
Rýchlosť aktualizácie priebehu 200 000 wfms/s
10,2-palcový (259 mm) TFT LCD displej (800 x 480 pixelov)
490 000 segmentovaných pamäťových segmentov a funkcia vyhľadávania priebehov pre optimalizáciu času nahrávania
Priblíženie okna a prehrávanie/pozastavenie pre rýchlu navigáciu medzi priebehmi
38 automatických meracích programov pre rôzne možnosti merania
Režim snímania s vysokým rozlíšením
Funkcie spúšťania a dekódovania sériovej zbernice I²C/SPI/UART/CAN/LIN
Dvojkanálový spektrálny analyzátor (DC až 2,5 GHz) so spektrogramom
Dvojkanálový generátor ľubovoľných priebehov s frekvenciou 25 MHz
Voliteľné: 13 programov na meranie výkonnosti
Voliteľné: 16 digitálnych kanálov s logickým analyzátorom (MSO)
Flexibilné pripojenia diaľkového ovládania (štandard: USB/LAN/RS-232; voliteľne: GPIB)

Technické parametre

Integrovaný dvojkanálový generátor ľubovoľných funkcií (AWG) s frekvenciou 25 MHz
Dvojkanálový spektrálny analyzátor (DC až 2,5 GHz) s funkciou spektrogramu

Kategória výrobku: digitálny osciloskop

Šírka pásma: 1 GHz

Vzorkovacej frekvencie na kanál: 5 GSa/s

Displej: 10,2-palcový farebný TFT LCD WVGA displej s rozlíšením 800 x 480 pixelov

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 10.2 palca

Časová základňa: 1 ns/div až 1000 s/div

Počet analógových vstupov: 2

: bez certifikátu

Kategória merania: CAT II

Vertikálna odchýlka: 1 – 10 000 mV

Vstupná impedancia: 1 MΩ

Vstupné spojenie: AC, DC, GND

Vstupné napätie: 300 V

Napájanie: 100 - 240 V/AC

Rozmer.: (d x š x v) 113.8 x 420 x 253 mm

Hmotnosť: 4.6 kg

Počet digitálnych vstupov max.: 16

Displej: 800 x 380 Pixel

Možnosť kalibrácie: Kalibrácia z výroby

Šírka: 420 mm

V: 253 mm

Dĺžka: 113.8 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN
RS-232
zásuvka VGA

Hĺbka pamäte na kanál (Mpts): 200 Mpts

Typ: GDS-3102A

Na stiahnutie

Datasheet

Datasheet 3558038 GW Instek GDS-3102A digitálny osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3558038 GW Instek GDS-3102A digitálny osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 ks

Popis

Digitálne pamäťové osciloskopy série GDS-3000A sú dostupné v modeloch s frekvenciou 1 GHz a s 2-, 4- a 16-kanálovým logickým analyzátorom. Séria ponúka úložnú kapacitu až 200 Mpts na kanál, vzorkovaciu frekvenciu 5 Gsa/s (polovica kanálov) alebo 2,5 Gsa/s (celkový počet kanálov). 10,2-palcový (259 mm) TFT LCD displej má farebný režim zobrazenia.

GDS-3000A ponúka množstvo funkcií a špecifikácií pre merania osciloskopom, vrátane hĺbky pamäte až 200 Mpts na kanál. Vďaka veľkej pamäti je možné udržať vysokú vzorkovaciu frekvenciu aj pri nízkych časových nastaveniach. Rýchlosť aktualizácie priebehu je až 200 000 WFM/s a segmentovaná pamäť dokáže zachytiť a analyzovať až 490 000 segmentov.

Pre presné merania má GDS-3000A funkciu jemného škálovania. To umožňuje jemné doladenie vertikálnej stupnice pre optimálne pokrytie rozsahu merania a tým zlepšenie presnosti merania. 10,2-palcový (259 mm) displej a režim snímania s vysokým rozlíšením umožňujú signály s nízkym šumom aj pri meraniach s vysokou šírkou pásma.

Okrem toho séria ponúka vstupné impedancie 1 MΩ a 50 Ω, ktoré je možné nastaviť podľa požiadaviek merania, aby sa zabezpečilo optimálne prispôsobenie impedancie. Funkcia vyhľadávania rýchlo nájde signály, ktoré zodpovedajú testovacím podmienkam. Funkcia kurzorového značenia umožňuje používateľom jasne odčítať údaje o napätí (alebo prúde), čase a delta údajoch každého meracieho bodu. Funkcia indikátora zobrazuje rozsah merania v príslušnej časti priebehu.
