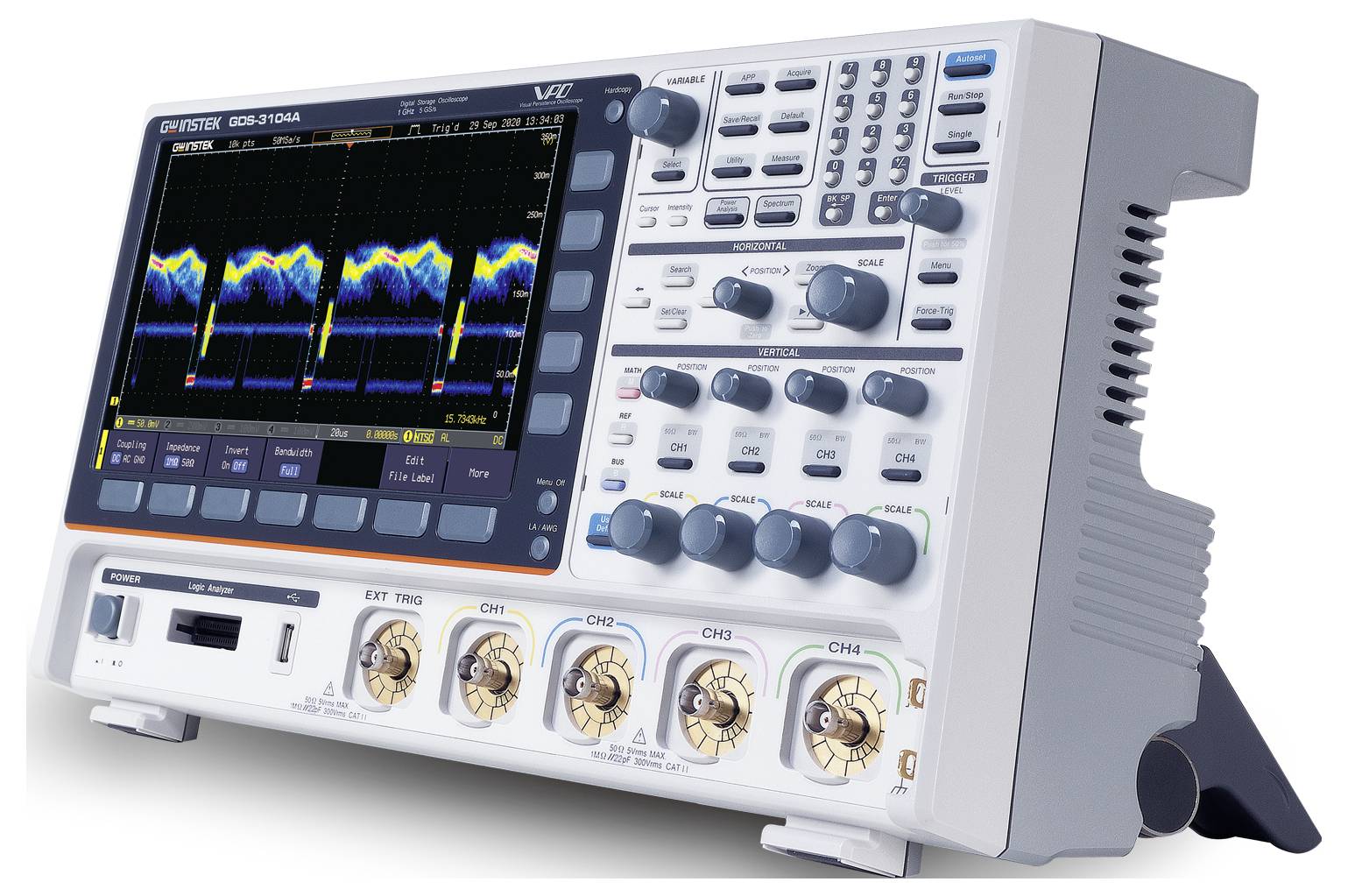

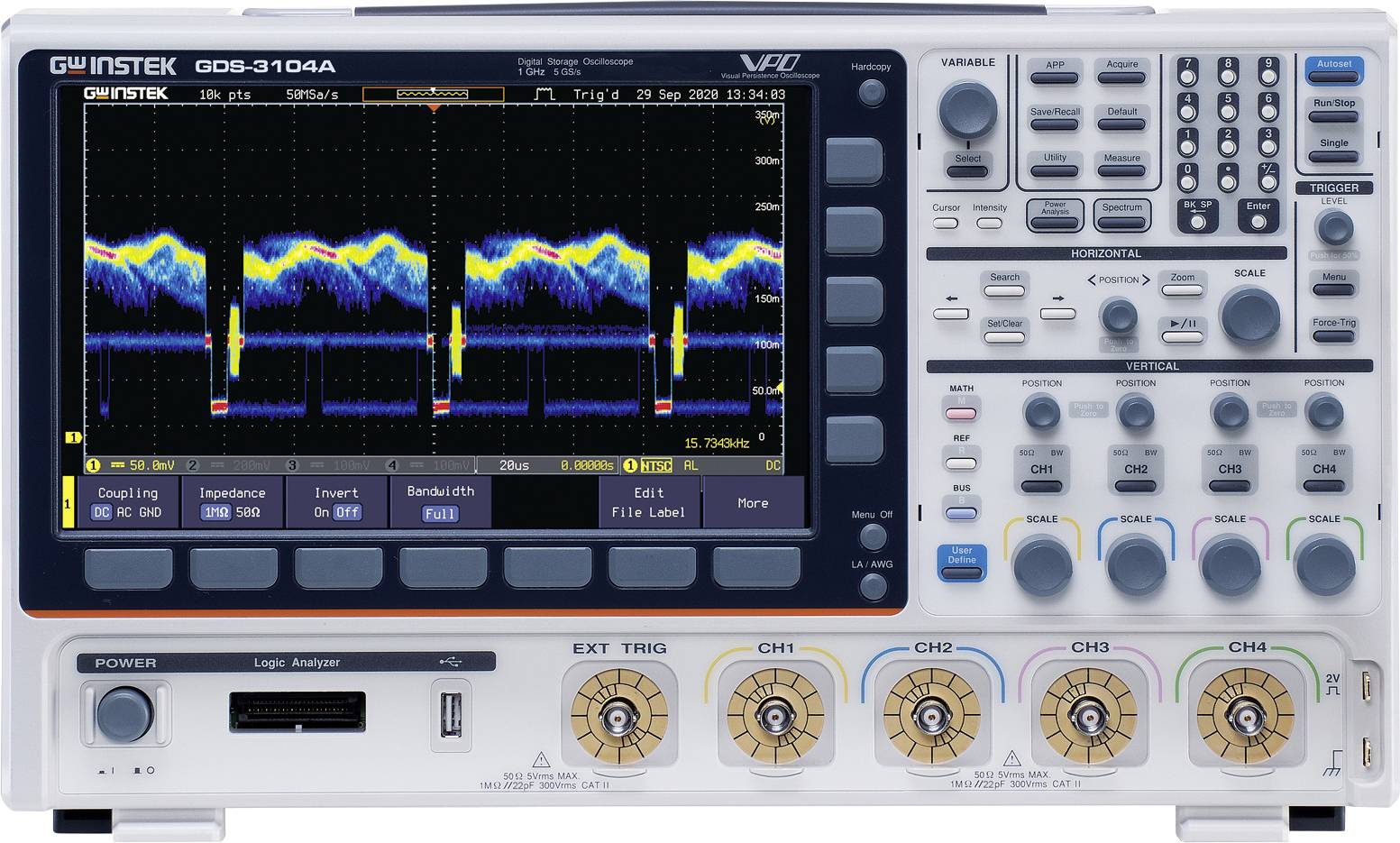

GW Instek GDS-3104A digitálny osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektrálny analyzátor 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (6 438,21 € / kus)
6 438,21 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Digitálny pamäťový osciloskop GDS-3104A 1 GHz
- Šírka pásma 1 GHz, 4 vstupné kanály
- Vzorkovacia frekvencia v reálnom čase 5 Gsa/s (polovičné kanály)
- Vzorkovacia frekvencia v reálnom čase 2,5 Gsa/s (všetky kanály)
- Hĺbka pamäte 200 Mpts na kanál
- Rýchlosť aktualizácie priebehu 200 000 wfms/s
- 10,2-palcový (259 mm) TFT LCD displej (800 x 480 pixelov)
- 490 000 segmentovaných pamäťových segmentov a funkcia vyhľadávania priebehov pre optimalizáciu času nahrávania
- Priblíženie okna a prehrávanie/pozastavenie pre rýchlu navigáciu medzi priebehmi
- 38 automatických meracích programov pre rôzne možnosti merania
- Režim snímania s vysokým rozlíšením
- Funkcie spúšťania a dekódovania sériovej zbernice I²C/SPI/UART/CAN/LIN
- Dvojkanálový spektrálny analyzátor (DC až 2,5 GHz) so spektrogramom
- Dvojkanálový generátor ľubovoľných priebehov s frekvenciou 25 MHz
- Voliteľné: 13 programov na meranie výkonnosti
- Voliteľné: 16 digitálnych kanálov s logickým analyzátorom (MSO)
- Flexibilné pripojenia diaľkového ovládania (štandard: USB/LAN/RS-232; voliteľne: GPIB)
Technické parametre
- 25 MHz dvojkanálový generátor ľubovoľného signálu (štandard)
- Dvojkanálový spektrálny analyzátor (DC až 2,5 GHz so spektrogramom)
- Dekódovanie sériovej zbernice (I²C/SPI/UART/CAN/LIN)
- Technológia VPO (vizuálny perzistentný osciloskop)
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
1 GHz
- Vzorkovacej frekvencie na kanál
5 GSa/s
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
10.2 palca
- Vlastnosti osciloskopu
spektrálny analyzátor
- Časová základňa
1 ns/div až 1000 s/div
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT II 300 V
- Vertikálna odchýlka
1 mV/div až 10 V/div
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
AC, DC, GND
- Vstupné napätie
300 V
- Napájanie
240 V/AC
- Rozmer.
(d x š x v) 113.8 x 420 x 253 mm
- Hmotnosť
4.6 kg
- Počet digitálnych vstupov max.
16
- Displej
800 x 480 Pixel
- Možnosť kalibrácie
Továrenský štandard
- Šírka
420 mm
- V
253 mm
- Dĺžka
113.8 mm
- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
RS-232C
zásuvka VGA
- Hĺbka pamäte na kanál (Mpts)
200 Mpts
- Typ
GDS-3104A
Na stiahnutie
Datasheet
Datasheet 3558039 GW Instek GDS-3104A digitálny osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektrálny analyzátor 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3558039 GW Instek GDS-3104A digitálny osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektrálny analyzátor 1 ks
Popis
Digitálne pamäťové osciloskopy série GDS-3000A sú dostupné v modeloch s frekvenciou 1 GHz a s 2-, 4- a 16-kanálovým logickým analyzátorom. Séria ponúka úložnú kapacitu až 200 Mpts na kanál, vzorkovaciu frekvenciu 5 Gsa/s (polovica kanálov) alebo 2,5 Gsa/s (celkový počet kanálov). 10,2-palcový (259 mm) TFT LCD displej má farebný režim zobrazenia.
GDS-3000A ponúka množstvo funkcií a špecifikácií pre merania osciloskopom, vrátane hĺbky pamäte až 200 Mpts na kanál. Vďaka veľkej pamäti je možné udržať vysokú vzorkovaciu frekvenciu aj pri nízkych časových nastaveniach. Rýchlosť aktualizácie priebehu je až 200 000 WFM/s a segmentovaná pamäť dokáže zachytiť a analyzovať až 490 000 segmentov.
Pre presné merania má GDS-3000A funkciu jemného škálovania. To umožňuje jemné doladenie vertikálnej stupnice pre optimálne pokrytie rozsahu merania a tým zlepšenie presnosti merania. 10,2-palcový (259 mm) displej a režim snímania s vysokým rozlíšením umožňujú signály s nízkym šumom aj pri meraniach s vysokou šírkou pásma.
Okrem toho séria ponúka vstupné impedancie 1 MΩ a 50 Ω, ktoré je možné nastaviť podľa požiadaviek merania, aby sa zabezpečilo optimálne prispôsobenie impedancie. Funkcia vyhľadávania rýchlo nájde signály, ktoré zodpovedajú testovacím podmienkam. Funkcia kurzorového značenia umožňuje používateľom jasne odčítať údaje o napätí (alebo prúde), čase a delta údajoch každého meracieho bodu. Funkcia indikátora zobrazuje rozsah merania v príslušnej časti priebehu.
Tento text bol preložený strojovo.
GDS-3000A ponúka množstvo funkcií a špecifikácií pre merania osciloskopom, vrátane hĺbky pamäte až 200 Mpts na kanál. Vďaka veľkej pamäti je možné udržať vysokú vzorkovaciu frekvenciu aj pri nízkych časových nastaveniach. Rýchlosť aktualizácie priebehu je až 200 000 WFM/s a segmentovaná pamäť dokáže zachytiť a analyzovať až 490 000 segmentov.
Pre presné merania má GDS-3000A funkciu jemného škálovania. To umožňuje jemné doladenie vertikálnej stupnice pre optimálne pokrytie rozsahu merania a tým zlepšenie presnosti merania. 10,2-palcový (259 mm) displej a režim snímania s vysokým rozlíšením umožňujú signály s nízkym šumom aj pri meraniach s vysokou šírkou pásma.
Okrem toho séria ponúka vstupné impedancie 1 MΩ a 50 Ω, ktoré je možné nastaviť podľa požiadaviek merania, aby sa zabezpečilo optimálne prispôsobenie impedancie. Funkcia vyhľadávania rýchlo nájde signály, ktoré zodpovedajú testovacím podmienkam. Funkcia kurzorového značenia umožňuje používateľom jasne odčítať údaje o napätí (alebo prúde), čase a delta údajoch každého meracieho bodu. Funkcia indikátora zobrazuje rozsah merania v príslušnej časti priebehu.
Tento text bol preložený strojovo.
Rozsah dodávky
- Sieťový kábel
- Pasívne sondy (sondy osciloskopu): 4 kusy modelu GTP-501R (500 MHz, deliaci pomer 10:1), jedna pre každý kanál.
- Stručný sprievodca
- Kalibračný certifikát
