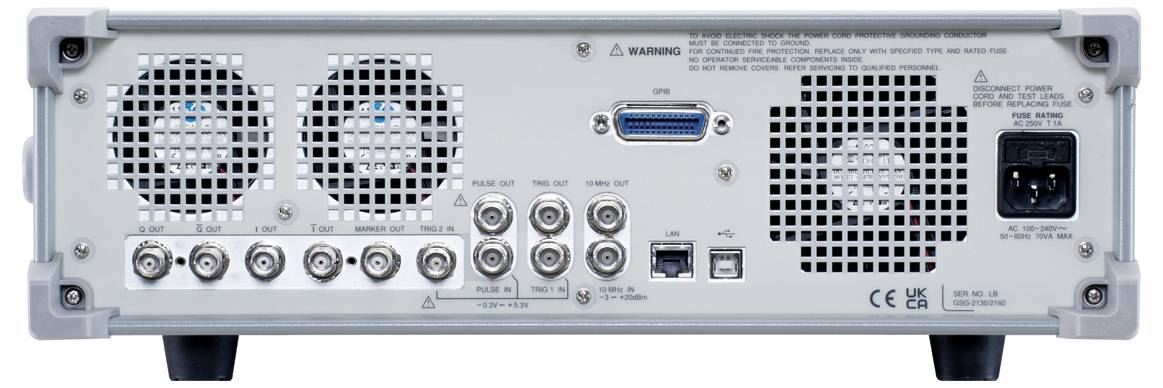

GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generátor signálu 9 kHz - 6 GHz 1-kanálový sínusový
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (9 369,92 € / kus)
9 369,92 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Generátor RF signálu GW Instek GSG-2060 (GPIB) (CE).
- Široký frekvenčný rozsah: Pokrýva 9 kHz až 6 GHz.
- Vysoká amplitúdová flexibilita: Rozsah amplitúdového výstupu od -140 dBm do +20 dBm s rozlíšením 0,01 dBm.
- Vynikajúci fázový šum: menej ako -117 dBc/Hz (typicky) pri výstupe 1 GHz a ofsete 20 kHz.
- Analógová modulácia: Integrované funkcie modulácie AM, FM a PM.
- Všestranný výstup signálu: Poskytuje výstup LF signálu (sínusový, obdĺžnikový, trojuholníkový/nábehový, Gaussovský šum) a impulzný výstup signálu.
- Vysoká presnosť frekvencie: štandardná frekvenčná stabilita 10 ppm a miera starnutia 2 ppm; voliteľná frekvenčná stabilita 10 ppb a miera starnutia 0,1 ppm (OCXO).
- Komplexné rozhrania: Štandardne vybavené USB a LAN; GPIB je k dispozícii ako voliteľná výbava. Príkazy sú kompatibilné so SCPI.
- Kompaktný dizajn: štandardná veľkosť racku 3U.
- Prehľadný displej: 7-palcový TFT LCD displej pre komplexné zobrazenie parametrov a stavu.
Technické parametre
- Fázový šum: Menej ako -117 dBc/Hz (typicky) pri výstupe 1 GHz a posune 20 kHz
- Frekvenčné rozlíšenie: 0,001 Hz
- Výstupná úroveň: -110 dBm až +13 dBm (typicky: +20 dBm)
- ALC (Automatická regulácia úrovne) pre výstupný výkon
- Displej: 7-palcový TFT LCD
- Funkcie úložiska
- Ochranné funkcie: OVP, OCP, OTP, alarm poruchy ventilátora
- Rozhranie GPIB
- USB rozhranie
- LAN rozhranie
- Externý modulačný vstup
- Integrovaný obmedzovač výkonu pre bezpečnosť
- Výstupný tvar signálu
CW (kontinuálna vlna)
pulz
Zametať
Ľubovoľné (voliteľné)
Dopplerov (voliteľné)
- Kategória výrobku
generátor signálu
- Rozsah frekvencie
9 kHz - 6 GHz
- Výstup signálu
sínusový
- Displej
LCD
bez certifikátu
- Počet kanálov
1-kanálový
- Frekvencia (max.)
6 GHz
- Frekvencia (min.)
9 kHz
- Vlastnosti
vr. počítadlá frekvencie
výkonový zosilňovač
modulácia
- Rozhranie
GPIB
- Typ
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Na stiahnutie
Datasheet
Datasheet 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generátor signálu 9 kHz - 6 GHz 1-kanálový sínusový
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generátor signálu 9 kHz - 6 GHz 1-kanálový sínusový
Popis
GW Instek GSG-2060 je multifunkčný generátor RF signálov pokrývajúci frekvenčný rozsah od 9 kHz do 6 GHz a je ideálny na tréning komunikácie, testovanie RF komponentov (ako sú zosilňovače, antény a filtre), testovanie automobilových elektronických signálov a aplikácie IoT. Toto zariadenie spĺňa testovacie požiadavky pre RF produkty vo fáze výroby aj vývoja. GSG-2060 ponúka vynikajúce špecifikácie vrátane širokého rozsahu amplitúdy výstupu od +20 dBm do -140 dBm, nízkeho fázového šumu -117 dBc/Hz (pri výstupe 1 GHz a offsete 20 kHz) a vysokej frekvenčnej presnosti so stabilitou frekvencie 10 ppm a mierou starnutia 2 ppm. Voliteľne je možné zlepšiť frekvenčnú stabilitu a mieru starnutia na stabilitu 10 ppb a mieru starnutia 0,1 ppm výberom možnosti OCXO (Oven Controlled Crystal Oscillator). Séria obsahuje integrované analógové modulačné funkcie (AM, FM, PM), ako aj LF a impulzné signálové výstupy. GSG-2060 je vybavený 7-palcovým TFT LCD displejom s kompletnými informáciami o parametroch a stave a ponúka rozhrania USB, LAN a voliteľné GPIB s príkazmi kompatibilnými so SCPI pre diaľkové ovládanie.
