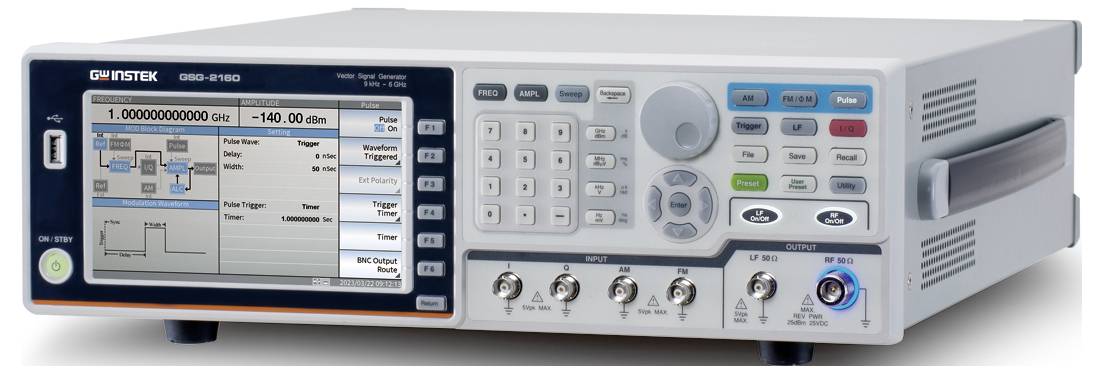

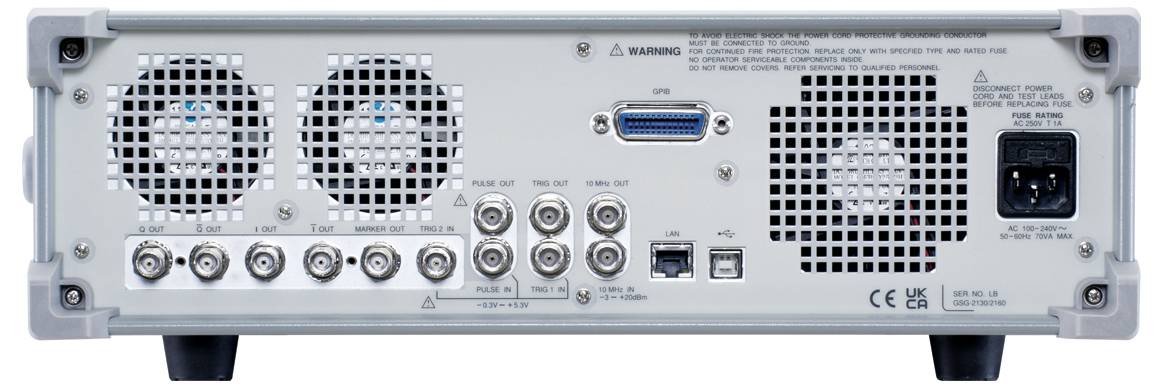

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generátor signálu 9 kHz - 6 GHz 1-kanálový sínusový
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (14 210,57 € / kus)
14 210,57 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
GW Instek GSG-2160 (GPIB) (CE)
- Komplexná digitálna modulácia: Podporuje ASK, PSK, APSK, QAM, FSK, MSK a používateľom definované modulačné signály IQ a FSK s maximálnou šírkou pásma 60 MHz pre digitálny výstup signálu.
- Široký frekvenčný rozsah: Pokrýva 9 kHz až 6 GHz.
- Široký rozsah amplitúdy výstupu: od +20 dBm do -140 dBm s rozlíšením 0,01 dBm.
- Nízky fázový šum: Lepší ako -117 dBc/Hz (typicky) pri výstupe 1 GHz a ofsete 20 kHz.
- Funkcie analógovej modulácie: Integrovaná modulácia AM, FM a PM.
- Všestranný výstup signálu: Poskytuje nízkofrekvenčné signály (sínusový, obdĺžnikový, trojuholníkový/nábehový, Gaussovský šum) a impulzné signály.
- Vstup externého IQ signálu: Umožňuje syntézu IQ signálov z externých I a Q dát.
- Vysoká frekvenčná presnosť: štandardne frekvenčná stabilita 10 ppm a miera starnutia 2 ppm. Voliteľne rozšíriteľné na frekvenčnú stabilitu 10 ppb a mieru starnutia 0,1 ppm (OCXO).
- Rýchle prepínanie frekvencie/amplitúdy: Typicky ≤ 5 ms.
- Komplexné rozhrania: Štandardne vybavené USB a LAN; GPIB je integrovaný.
- Jasný displej: 7-palcový TFT LCD pre detailné zobrazenie všetkých parametrov.
- Štandardná veľkosť racku 3U: Umožňuje jednoduchú integráciu do testovacích systémov.
Technické parametre
- Frekvenčné rozlíšenie: 1 mHz.
- Štandardná frekvenčná stabilita: 10 ppm.
- Štandardná miera starnutia: 2 ppm/rok.
- Rozsah amplitúdy: -140 dBm až +20 dBm.
- Rozlíšenie nastavenia amplitúdy: 0,01 dBm.
- Kategória výrobku
generátor signálu
- Rozsah frekvencie
9 kHz - 6 GHz
- Výstup signálu
sínusový
- Displej
LCD
bez certifikátu
- Počet kanálov
1-kanálový
- Frekvencia (max.)
6 GHz
- Frekvencia (min.)
9 kHz
- Vlastnosti
modulácia
- V
3 U
- Rozhranie
GPIB
- Typ
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Na stiahnutie
Datasheet
Datasheet 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generátor signálu 9 kHz - 6 GHz 1-kanálový sínusový
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generátor signálu 9 kHz - 6 GHz 1-kanálový sínusový
Popis
GW Instek GSG-2160 (GPIB) (CE) je multifunkčný RF vektorový a signálový generátor špeciálne navrhnutý na testovanie pokročilých digitálnych modulačných signálov. Pokrýva široký frekvenčný rozsah od 9 kHz do 6 GHz, vďaka čomu je ideálny pre náročné aplikácie v oblasti tréningu komunikácie, testovania RF komponentov, automobilového priemyslu a aplikácií IoT. GSG-2160 ponúka pôsobivú presnosť amplitúdy a nízky fázový šum -117 dBc/Hz (pri výstupe 1 GHz a ofsete 20 kHz). Ako špičkový model v sérii je vybavený funkciou digitálnej modulácie signálu s maximálnou šírkou pásma 60 MHz pre digitálny výstup signálu, pričom podporuje rôzne typy modulácie, ako napríklad ASK, PSK, APSK, QAM, FSK, MSK, ako aj používateľom definované signály IQ a FSK. Vďaka integrovaným funkciám analógovej modulácie (AM, FM, PM), LF a impulzným signálovým výstupom je GSG-2160 perfektným nástrojom pre detailnú analýzu a simuláciu signálu. Intuitívny 7-palcový TFT LCD displej jasne zobrazuje všetky relevantné parametre, zatiaľ čo rôzne rozhrania (USB, LAN, GPIB) umožňujú bezproblémovú integráciu do testovacích systémov.
