GW Instek MDO-2102EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (ISO) digitálne pamäťové médiu

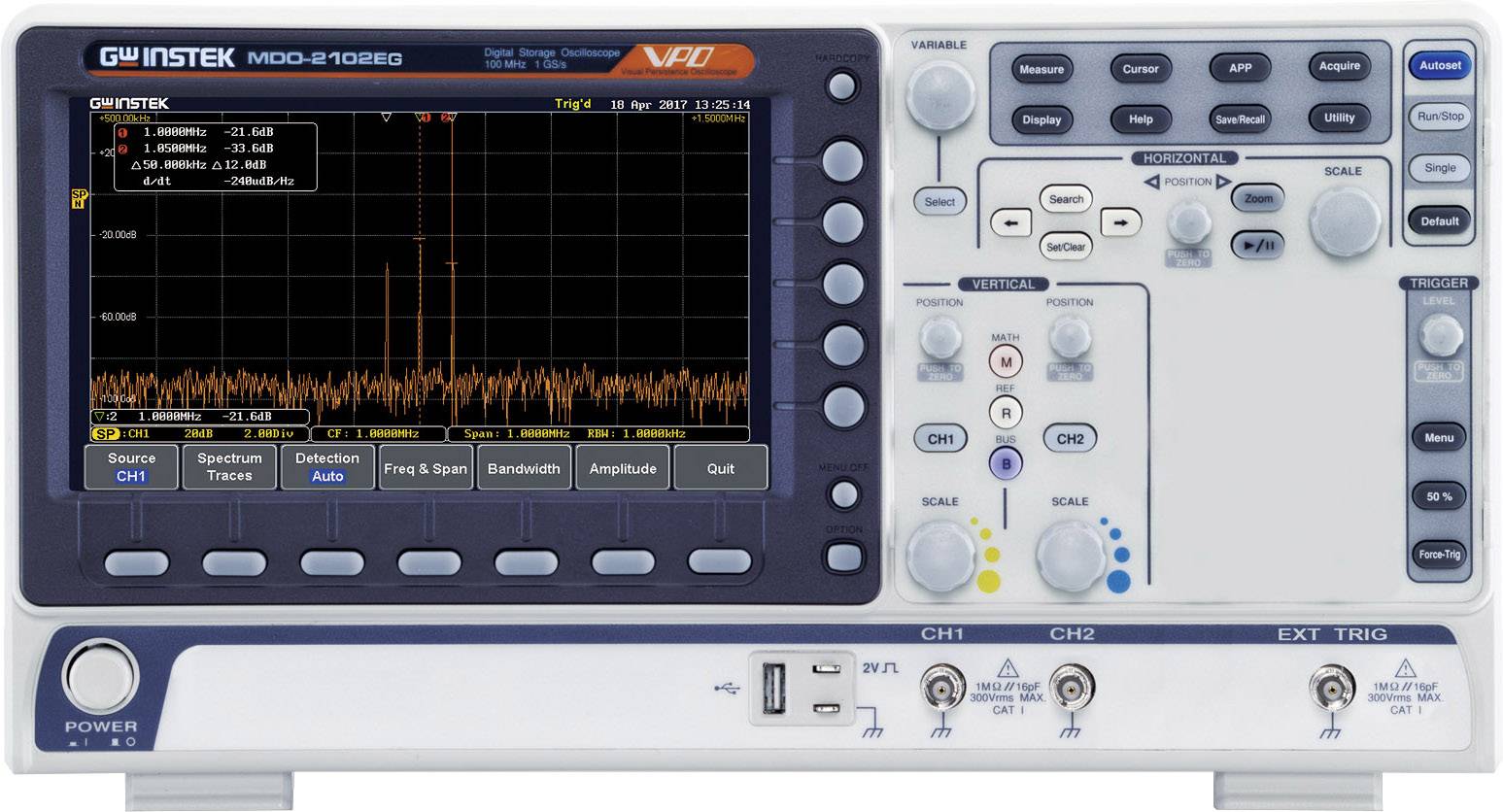

Osciloskop zobrazuje grafickú spektrálnu analýzu na obrazovke s rôznymi tlačidlami a otočnými gombíkmi na ovládanie.

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 11. 1. 2027

Počet

Set(y)

Celkom (1 581,30 € / kus)

1 581,30 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Osciloskop so zmiešanou doménou MDO-2102EX

100 MHz
Počet analógových vstupov max 2
Hĺbka pamäte: 10 Mpt
Vzorkovacia rýchlosť: 1 GSA/s

Technické parametre

Vzorkovacia frekvencia / kanál: 1 GSa / s na kanál

Kategória výrobku: digitálny osciloskop

Šírka pásma: 100 MHz

Vzorkovacej frekvencie na kanál: 1 GSa/s

Displej: Farebný TFT

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 20.3 cm

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)
spektrálny analyzátor
funkcie multimetra

Časová základňa: 1 ns - 100 s / div

Počet analógových vstupov: 2

: ISO

Kategória merania: CAT I

Vstupná impedancia: 1 MΩ

Vstupné spojenie: AC, DC, GND

Vstupné napätie: 300 Vrms

Napájanie: AC 100V - 240 V

Rozmer.: (d x š x v) 127.3 x 384 x 208 mm

Hmotnosť: 3 kg

Displej: 800 x 480 Pixel

Šírka: 384 mm

V: 208 mm

Dĺžka: 127.3 mm

Rozhranie: USB
zásuvka RJ45

Hĺbka pamäte na kanál (Mpts): 10 Mpts

Typ: MDO-2102EX

Varianty(Všetky ceny sú bez DPH.)

Počet analógových vstupov

Kalibrované podľa

Šírka pásma

GW Instek MDO-2102EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (ISO) digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:2387913

Tento produkt

ISO

100 MHz

GW Instek MDO-2072EX digitálny osciloskop 70 MHz 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:1781991

bez certifikátu

70 MHz

GW Instek MDO-2074EX digitálny osciloskop 70 MHz 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:1781993

bez certifikátu

70 MHz

GW Instek MDO-2102EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:1781994

bez certifikátu

100 MHz

GW Instek MDO-2104EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:1781996

bez certifikátu

100 MHz

GW Instek MDO-2202EX digitálny osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:1781998

bez certifikátu

200 MHz

GW Instek MDO-2204EX digitálny osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:1782000

bez certifikátu

200 MHz

GW Instek MDO-2104EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (ISO) digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:2387915

ISO

100 MHz

GW Instek MDO-2204EX digitálny osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (ISO) digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:2387919

ISO

200 MHz

GW Instek MDO-2102EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (DAkkS) digitálne pamäťové médium (DSO), spektrálny analyzátor, funkcie multimetra

Objednávacie číslo:2388335

DAkkS

100 MHz

Na stiahnutie

Datasheet

Datasheet 2387913 GW Instek MDO-2102EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (ISO) digitálne pamäťové médiu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2387913 GW Instek MDO-2102EX digitálny osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrované podľa (ISO) digitálne pamäťové médiu

Popis

Séria MDO-2000E je multifunkčný osciloskop so zmiešanou doménou. Séria obsahuje dve kombinácie funkcií: MDO-2000EG a MDO-2000EX.

Modely MDO-2000EG majú vstavaný spektrálny analyzátor a 2-kanálový 25MHz generátor ľubovoľného tvaru vĺn a modely MDO-2000EX majú vstavaný spektrálny analyzátor, generátor ľubovoľného tvaru vĺn, digitálny multimeter s 5000 impulzmi a 5V/1A Zdroj.

Prvý svojho druhu, MDO-2000EX je jediný osciloskop vybavený digitálnym multimetrom a napájacím zdrojom v priemysle T&M.

Tento text bol preložený strojovo.
