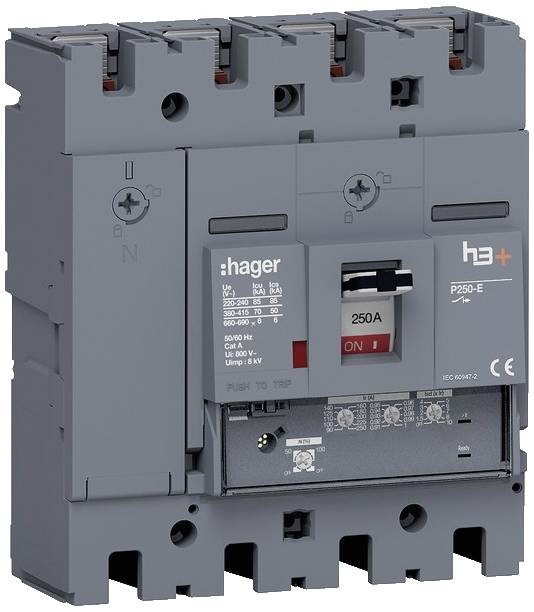

Hager HET251GR výkonový vypínač 1 ks Piece

Istič h3+ P250 LSnI 4P4D N0-50-100% 250A 70kA FTC. Lisovaný istič podľa DIN EN 60947-2 chráni elektrický systém a siete pred preťažením a skratom. Krivku spúšte elektronickej spúšte je možné nastaviť pomocou otočného aretačného spínača. Spúšťače pre preťaženie prúdu (Ir) a krátkodobo oneskoreného skratového prúdu (Isd) je možné nastaviť samostatne. Okamžité vypnutie pre skratový prúd Ii je trvalo nastavené. Ochranu neutrálneho vodiča je možné nastaviť pomocou ovládača do polohy OFF, 50 % Ir a Isd alebo 100 % Ir a Isd. Časové oneskorenie zostáva rovnaké ako pre tr a tsd. LED dióda pripravenosti svieti na zeleno, keď je spúšť pripravená na použitie a bliká na oranžovo, keď sa zistí interná chyba v spúšti. Ďalšia LED začne blikať na červeno, keď I = 105 % Ir, a svieti na červeno, keď I> 112 % Írov. Tri rôzne prevádzkové stavy možno rozpoznať podľa polohy prepínača (ON = hore, OFF = dole, spustené = stredná poloha). Integrované je zariadenie na uzamknutie stavu spínania v polohe ON alebo OFF a možno ho použiť so štandardným visiacim zámkom bez ďalšieho príslušenstva. Pomocou spúšťacieho tlačidla je možné otestovať spúšťací mechanizmus a otvoriť hlavné kontakty. Sklopný kryt so zapustenou rýchloupínacou skrutkou poskytuje prístup k inštalačnému priestoru pre voliteľné pomocné kontakty a iné spúšťače. Integrované príslušenstvo je možné vidieť a identifikovať cez priezor bez otvárania výklopného veka. Nastavenú vypínaciu krivku možno testovať a dokumentovať pomocou rozhrania pre diagnostický a konfiguračný nástroj.

Tento text bol preložený strojovo.
