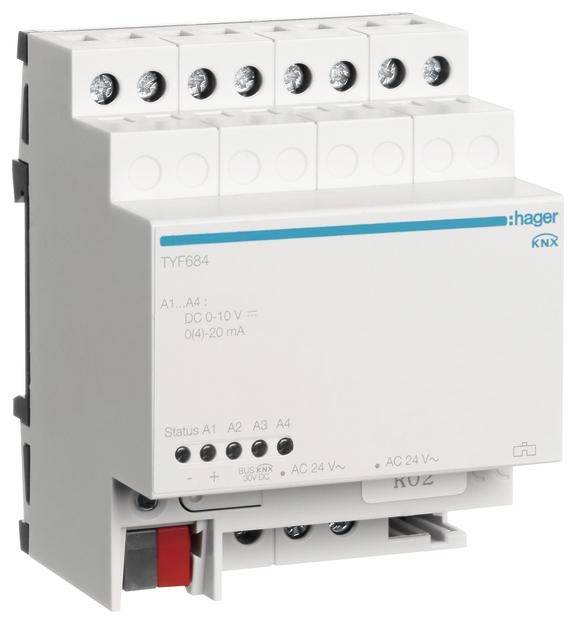

Hager KNX TYF684 aktor 4-kanálová TYF684

Analógový pohon 4-násobný REG KNX. Analógový pohon prijíma KNX telegramy a premieňa ich na prúdové a/alebo napäťové signály, napríklad pre vykurovaciu, klimatizačnú a ventilačnú techniku. Pohon má 4 nezávislé analógové výstupy. Typ výstupného signálu (0 až 10 V, 0 až 1 V, 0 až 20 mA, 4 až 20 mA) Okrem toho je možné stav výstupu vyhodnocovať cez stavový a/alebo spínací objekt. Pohon je možné rozšíriť o rozširujúci analógový modul TYF684E s ďalšími 4 analógovými výstupmi. Napäťové výstupy sú monitorované na skrat. Pohon má systémové rozhranie na pripojenie rozširujúcich modulov. Prístroj má programovacie tlačidlo s červenou LED. Tieto dva stavy sa zobrazujú pomocou zelenej/červenej LED (prevádzka/chyba). Pripojenie zbernice cez pripojovací terminál. Pripojenie výstupov pomocou skrutkových svoriek. Na prevádzku pohonu je potrebné napájanie 24 V AC. Každý kanál je možné naprogramovať samostatne. Nepotrebné výstupy je možné vypnúť. Formát vstupnej hodnoty je 8 bitov alebo 16 bitov. Pre prevádzku stmievacieho akčného člena, 8-bitové pre vstupné objekty. Je možné vykonať dve nútené operácie. Vstupné premenné sú monitorované cyklicky. Je možné nastaviť reakciu pri prekročení doby sledovania. Dá sa nastaviť správanie pri výpadku napätia na zbernici, ako aj správanie pri návrate napätia na zbernici.
