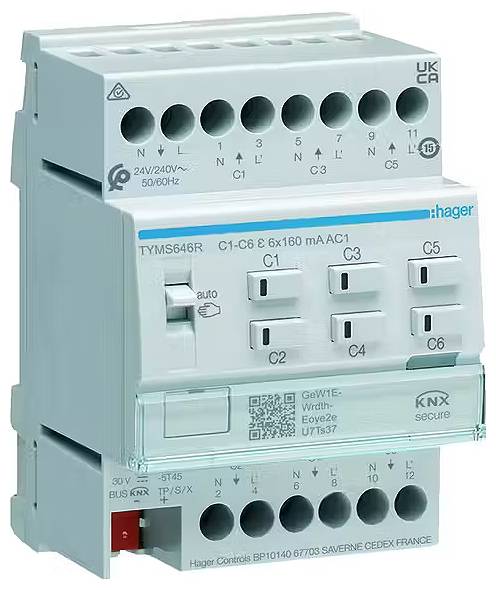

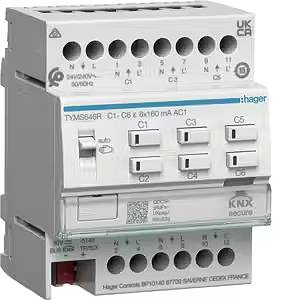

Hager KNX TYMS646R akčný člen kúrenie
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
19 Ks
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
akčný člen kúrenie
- Séria
KNX
- Namiesto použitia
do interiéru
- Prenos dát (Smart Home)
káblový
- Kanály
6
- Spôsob montáže
montážna DIN lišta
- Farba
viacfarebná
- Šírka
100 mm
- V
50 mm
- Hĺbka
150 mm
- Rozmer.
(š x v x h) 100 x 50 x 150 mm
- Základná stanica
nežiadaný, voliteľne pre vzdialený prístup
n.rel.
- Hmotnosť
230 g
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3359798 Hager KNX TYMS646R akčný člen kúrenie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3359798 Hager KNX TYMS646R akčný člen kúrenie
Informácie
Informácie 3359798 Hager KNX TYMS646R akčný člen kúrenie
Popis
Vykurovací pohon 6-násobný KNX Secure, s ovládačom pre pohony 24/230V, Triak Vykurovací pohon (REG) KNX Secure s elektronickými výstupmi (Triac) pre tiché ovládanie elektrotermických pohonov pre vykurovacie systémy alebo chladiace stropy.
Zariadenie na lištu s integrovanou zbernicovou spojkou, pripojenie zbernice cez pripájaciu svorku KNX, posuvný spínač auto/manuálny, 6 ručných tlačidiel pre otvorenie/zatvorenie na kanál pohonu so stavovou LED (predvolené, skrat, preťaženie), programovacie tlačidlo s integrovanou LED, označovacie pole a skrutkové svorky pre vstupné a výstupné napätie.
Funkcie: Výstupné napätie pre kompatibilné ventily 230 V AC alebo 24 V AC, regulátor teploty pre vykurovanie a chladenie, s 12 regulátormi teploty na ovládanie až 12 nezávislých zón, ovládanie zap/vyp alebo PWM. Manuálne ovládanie pomocou posuvného prepínača kanálu s 0% - 50% - 100%. Diagnostická funkcia cez výstup s viacfarebnou LED diódou, programovateľnou ochranou ventilu/času/dátumom/ochranou tyče čerpadla a nútenou polohou. Nižšie hodnoty pre letnú/zimnú prevádzku. 2 x logický blok Parametrizovateľné žiadané hodnoty pre normálnu, nútenú alebo núdzovú prevádzku. Cyklické monitorovanie/detekcia vstupných signálov z termostatov (doba sledovania cca 45 min). Ak je termostat chybný, triakový výstup je nastavený na núdzovú prevádzku.
Poznámka: Zariadenie je možné naprogramovať pomocou ETS (od verzie 5). Pohony s rovnakým prevádzkovým napätím musia byť pripojené ku všetkým kanálom pohonu. Dodržujte montážne pokyny výrobcov konštrukcie vykurovania/pohonov.
Tento text bol preložený strojovo.
