Hager VH60BV1 VH60BV1 malý rozvádzač osadený dutá stena Počet modulov (šírka) = 12 Počet riadkov = 5

Malý V.,volta,HWV,5x12PLE,IP30,vybavený a zapojený,3 FI okruhy,prepäťový výboj.Inštalačná kompletná dutá stena malého rozvádzača z plastu,podľa DIN VDE 60670-24 a DIN 43871,vhodná na použitie v obytných budovách podľa DIN 18015. Na inštaláciu zariadení do 63 A s hĺbkou zabudovania 70 mm podľa DIN 43880, menovité napätie 400V/50Hz. Trieda ochrany IP30, trieda ochrany II, plne izolovaná Skladá sa z: plastovej nástennej krabice so štandardnou káblovou svorkou a vylamovacími vodiacimi lištami so zaklapnutím a integrovanou vodováhou. Upevnenie do dutej steny s rýchloupínacou pákou, možno namontovať zboku alebo nad/spodu. Nosič zariadení vyrobený z pozinkovaného oceľového plechu, lišty je možné inštalovať samostatne izolované. Plastový kryt prístroja so 46 mm drážkou pre prístroj, rýchlouzáver s otočením o 90°, štandardne plombovateľný. Otočný rám s dvierkami z oceľového plechu, práškovo lakovaný a vypaľovaný, s 15 mm omietkou. Zapustené dvere s vnútornými ručne ovládanými pántmi. Zámok dverí s prednou zapustenou rukoväťou a rukoväťou, ktorá sa automaticky zloží, pánty dverí vpravo alebo vľavo bez demontáže rámu. Štandardné pripevnenie schémy zapojenia vo dverách a integrovaný bočný kanál na vedenie káblov s príchytkami na upevnenie kábla.

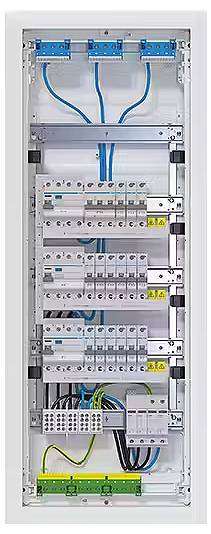

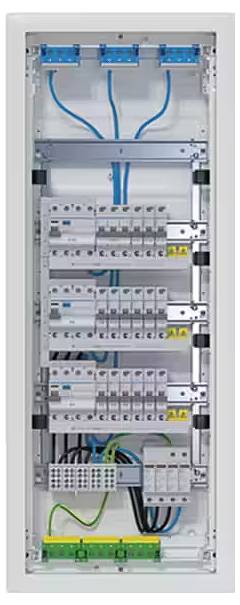

Vybavené a prepojené:
- 3 x FI spínače, 4-pin, 40A
- 15 x LS spínače, 1-pólové, 16A
- 1 x LS spínač, 3-pólový, 20A
- 1 x zvodič prepätia typ 2
- 1 terminál odbočky hlavnej linky
- vrátane hlavného elektrického vedenia.

Tento text bol preložený strojovo.
