Hager VU48BV1 VU48BV1 malý rozvádzač osadený pod omietku Počet modulov (šírka) = 12 Počet riadkov = 4

Malý V., volta, UPV, 4x12PLE, IP30, vybavený a zapojený, 2 FI obvody, prepäťový vodič Kompletný malý inštalačný rozvádzač, pod omietku, vyrobený z plastu, podľa DIN VDE 60670-24 a DIN 43871, vhodný na použitie v. obytné budovy podľa DIN 18015 . Na inštaláciu zariadení do 63 A s hĺbkou zabudovania 70 mm podľa DIN 43880, menovité napätie 400V/50Hz. Trieda ochrany IP30, trieda ochrany II, plne izolované.
Pozostáva z: Plastová nástenná krabica so štandardnou káblovou príchytkou a vylamovacími vodiacimi lištami so zaklapnutím, integrovanou vodováhou a upevňovacími páskami z pozinkovaného oceľového plechu. Nosič zariadení vyrobený z pozinkovaného oceľového plechu, DIN lišty je možné inštalovať samostatne izolované. Plastový kryt prístroja so 46 mm drážkou pre prístroj, rýchlouzáver s otočením o 90°, štandardne plombovateľný. Otočný rám s dvierkami z oceľového plechu, práškovo lakovaný a vypaľovaný, s 15 mm omietkou. Dvere v jednej rovine s vnútornými ručne ovládanými pántmi. Zámok dverí s prednou zapustenou rukoväťou a rukoväťou, ktorá sa automaticky sklopí, pánty dverí vpravo alebo vľavo bez demontáže rámu. Štandardné upevnenie schémy zapojenia vo dverách a integrovaný bočný vodiaci kanál s káblovými príchytkami. Svorka PE/N bezpečná pre prsty so zásuvnou technológiou s jednoduchou montážou zaskakovacej technológie a N-svorkou pre FI obvody ako štandard.

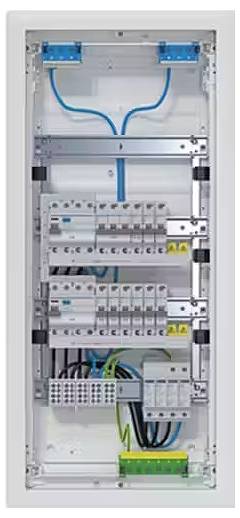

Vybavené a prepojené:
- 2 x FI spínače, 4-pin, 40A
- 9 x LS spínače, 1-pólové, 16A
- 1 x LS spínač, 3-pólový, 20A
- 1 x zvodič prepätia typ 2
- 1 terminál odbočky hlavnej linky
- vrátane hlavného elektrického vedenia.
