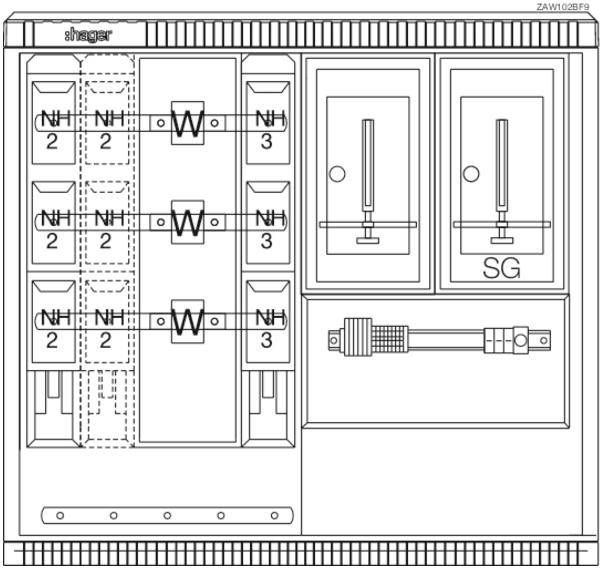

Hager ZAW102BF9 ZAW102BF9 Skriňa meniča a merača na omietku

Transformátorová a meracia skriňa, universN, do 250 A, sieť TN-C, 1005 x 1110 x 315 mm. Vybavená meničová skriňa podľa DIN EN 61439, krytie IP 44, vyrobená z polyesteru vystuženého sklenými vláknami FS 833.5 podľa DIN EN 14598 s recyklovaným materiálom. Skriňa meniča je vybavená v súlade s aktuálnymi technickými podmienkami pripojenia príslušného dodávateľa energie a pokrýva príslušné požiadavky TAB. Profilované puzdro v rebrovanom prevedení. Dvere s uhlom otvárania 180 stupňov pre voľne stojace a 90 stupňov pre radové kryty. Dvere je možné demontovať, pánty dverí môžu byť ľavé alebo pravé. Uzatváranie pomocou otočnej páky a trojbodového zámku s 1 alebo 2 profilovými polovičnými cylindrami. Vstavaná vložka v spodnej časti s podobným kľúčom. Druhá uzamykacia vložka (napr. z uzamykacieho systému VNB) môže byť nainštalovaná hore po odstránení štvorcového zámku. Ak nie je nainštalovaný druhý profilový polovičný valec, musí byť druhý horný otvor vybavený slepým uzáverom. Vetranie prebieha cez labyrintové ventilačné kanály a je odolné proti prepichnutiu proti vniknutiu cudzích telies. Konvertorové skrine sú konštruované podľa technických smerníc pre vonkajšie prípojkové skrine/pripojenie stacionárnych spínacích a ovládacích skríň a stĺpov elektromerov na slaboprúdovú sieť PDS. Inštalácia pozostáva z izolovaných elektromerových panelov DIN 43870 (funkčné plochy) pre elektromery a zariadenie na prepínanie taríf (TSG). Meracie miesta alebo miesta TSG sú pripravené s krytím IP54. V závislosti od verzie sú prázdne miesta poskytnuté ako plochy pre dodatočnú montáž. Poznámka: Prípojná skriňa merača musí byť pevne nainštalovaná so zakopanou základňou. Odporúča sa podlahový stojan. Konzultácia s VNB.

Tento text bol preložený strojovo.
