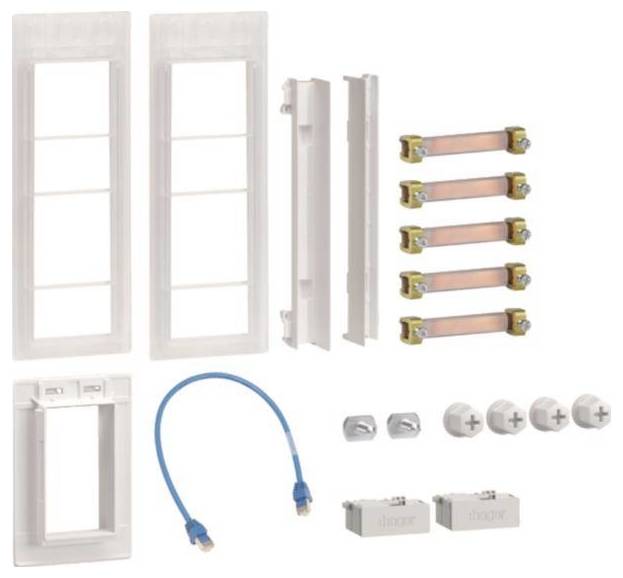

Hager ZM01MS viacfarebná

Spojovacia sada, universZ, eHZ, skriňa/skrinka, vrátane pripojenia WAN. Riešenie elektromerovej skrine Skriňa skrine podľa DIN VDE 0603/1, rozmerová norma DIN 43 870 pre povrchovú, zapustenú alebo čiastočne zapustenú montáž. Pozostáva zo skrinky s dvierkami z práškovo lakovaného, vypáleného, stabilného profilovaného oceľového plechu hrúbky 1 mm. Vnútorná podšívka vyrobená výhradne z plastu. Vstupy káblov hore a dole cez vstavané plastové prírubové dosky. Predrazenie v plastovej časti na zadnej strane. Prípojnicové priechodky ako príruba na oboch stranách, ktoré je možné otvoriť bez náradia v spodnej časti ako možnosť pripojenia prípojníc z rôznych skríň alebo v spojení s káblovou pripojovacou skrinkou a pripájacou sadou. Okrem prieniku v NAR, ďalšie otvory v oblasti AAR (pre výšku 1100 a 1400 mm) a RfZ (pre výšku 1100 mm). Dvere v jednej rovine s vnútornými, nastaviteľné pánty, je možné vyklápať vpravo alebo vľavo s uhlom otvorenia 110°. Zámok dverí s vačkou. Zámok dverí zameniteľný s inými zámkami. Skrinku je možné pripevniť vedľa seba a na seba. Veľkosť skrine od 1 do 5 polí so 72 až 540 priestorovými jednotkami (PU). Poznámka: Podľa VDE-AR-N 4100:2019-04 sa hlavné vedenie musí vložiť zospodu alebo zboku do spodného pripojovacieho priestoru elektromernej skrine a tam pripojiť. Výška: __ mm (1100 mm alebo 1400 mm) Šírka: __ mm Hĺbka: 205 / 160 mm, farba RAL: 9010 Stupeň ochrany 44, trieda ochrany II Menovitý prúd systému prípojníc 250 A Verzia podľa VDE-AR-N 4100: 2019-04 Merací systém pre __ metrové priestory. Podľa technických podmienok pripojenia (TAB) VNB __ pre: __ elektronické elektromery v domácnosti (eHZ) alebo __ elektromery s 3-bodovým uchytením (3HZ). __ pre referenčné systémy s bežnou spotrebou domácnosti max. 63 A (10 mm²) podľa DIN 18015-1 ( __ byty, __ všeobecné, __ rezerva, __ tepelné čerpadlo) __ pre aplikácie s trvalým prúdom max. 32 A (10 mm²) podľa podľa VDE-AR-N 4100: 2019-04 (napr. FV do 22 kW) __ pre aplikácie so stálym prúdom

Tento text bol preložený strojovo.
