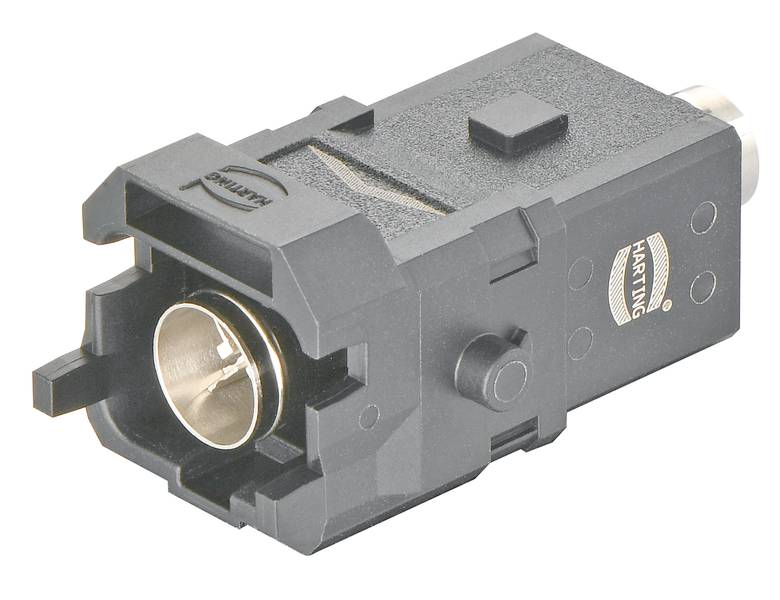

HARTING 09 10 008 3001 09100083001 vložka pinového konektora, seria Han® 1A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Rad
Han® 1A
Pripojenie
krimpované
Počet kontaktov
8
Farba
sýta čierna (RAL 9005)
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
45,52 €
3
3% = 1,48 €
44,04 €
5
5% = 2,07 €
43,45 €
10
5% = 2,46 €
43,06 €
25
6% = 2,91 €
42,61 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (45,52 € / kus)
45,52 €
bez DPH.
Technické parametre
- Séria: Han® 1A
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 8
- Typ zamykania: zaskakovací zámok
- Menovitý prúd: 0,5A
- Izolačný odpor:> 108Ω
- Hraničná teplota: -30... +90 °C
- Cykly párenia: ≥ 100
- Materiál vložka: polyamid (PA)
- Farebná vložka: RAL 9005 (tmavá čierna)
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: EN 45545-2 Požiarna ochrana v železničných vozidlách IEC 61373 Kategória 1 IEC 61984;
- Čistá hmotnosť: 19 g
- Menovité napätie: 48V
- Menovité impulzné napätie: 0,8 kV
- Stupeň znečistenia: 3
- Poznámky: Konfigurácia Han® 1A, ktorá pozostáva iba z kontaktných vložiek (s alebo bez odľahčenia ťahu, 09 10 000 5300), je nezapuzdrený konektor podľa IEC 61984. Ochranu pred úrazom elektrickým prúdom musí zabezpečiť užívateľ typom inštalácie.;Kontaktné vložky sa nesmú zasúvať ani odpájať pod napätím/zaťažením.;Po odpojení kontaktov nesmú byť pod napätím.
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Prenosová rýchlosť: 10 Mbit/s; 100 Mbit/s; 1 Gbit/s; 2,5 Gbit/s; 5 Gbit/s; 10 Gbit/s
- Pohlavie: Pen
- Prierez vodiča: 0,08... 0.25 mm²
- Tienenie: pomocou sťahovacích pások
- prídavné kontakty: + tienenie
- Prenosové vlastnosti: Cat 6A Class EA do 500 MHz
- Trieda ochrany podľa IEC 60529: IP20
- Veľkosť: 1A
- Schválenia: DNV GL
- Kategória výrobku
vložka pinového konektora
- Farba
sýta čierna (RAL 9005)
- Rad
Han® 1A
- Pripojenie
krimpované
- Pólov
8
- Počet kontaktov
8
- Prierez vodiča (min.)
0.08 mm²
- Prierez vodiča (max.)
0.25 mm²
- Cykly zapojenie
≥ 100
- Séria
Han® 1A
- Obsah
1 ks
- Max. teplota
+90 °C
- Min. teplota
-30 °C
48 V
NIE
8
Pin
-30-90 °C
V0
0.8 kV
Crimp connection
Other
3
NIE
0.08-0.25 mm²
0.08-0.25 mm²
NIE
Other
Thermoplastic
0.5 A
Thermoplastic
100
8
Na stiahnutie
Datasheet
Datasheet 3007855 HARTING 09 10 008 3001 09100083001 vložka pinového konektora, seria Han® 1A, 1 ks
Datasheet 3007855 HARTING 09 10 008 3001 09100083001 vložka pinového konektora, seria Han® 1A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007855 HARTING 09 10 008 3001 09100083001 vložka pinového konektora, seria Han® 1A, 1 ks
Popis
Vložky, krimpovací spoj, kolík, polyamid (PA), RAL 9005 (tmavá čierna), menovitý prúd: 0,5 A, veľkosť: 1 A, kontakty: 8 + tienenie
