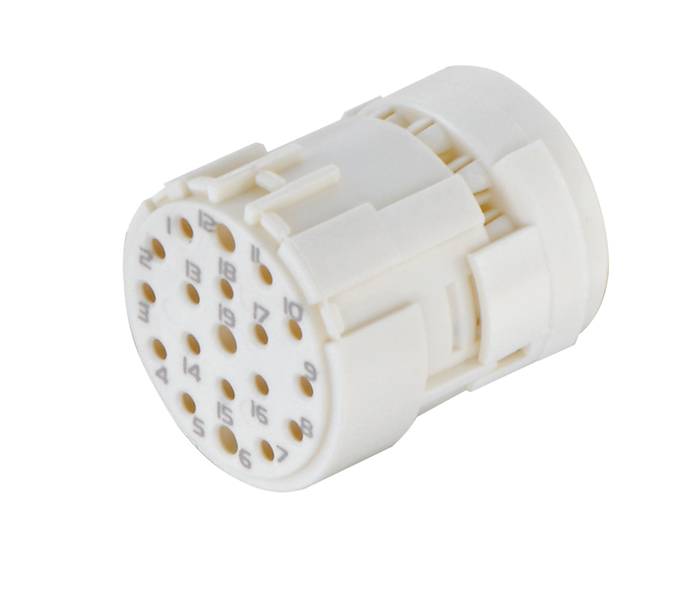

HARTING 09 15 119 3101 09151193101 vložka M23, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka M23
Počet kontaktov
19
Pripojenie
krimpované
Obsah
1 ks
Typ
09 15 119 3101
Datasheety: (PDF)
4 Ks
Počet
Celkom (17,99 € / kus)
17,99 €
s DPH
Už len 4 Ks skladom!
Technické parametre
- Séria: M23 kruhový konektor
- Komponent: vložky
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 19
- Izolačný odpor:> 106Ω
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Materiál vložka: polyamid (PA)
- Farebná vložka: biela
- Trieda horľavosti materiálu podľa UL 94: V-0
- Čistá hmotnosť: 3,886 g
- Názov: Signál
- Počet signálnych kontaktov: 16
- Poznámky: Krimpovacie kontakty objednajte samostatne 16x 1 mm;
- Počet špeciálnych kontaktov: 3
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie žena
- Prierez vodiča: 0,08... 1,5 mm²
- Menovitý prúd (signál): 8 A
- Špecifikácia špeciálnych kontaktov: Pomocný kontakt
- Menovité napätie (signál): 100 V
- Menovité impulzné napätie (signál): 1,5 kV
- Stupeň znečistenia (signál): 3
- Menovitý prúd špeciálneho kontaktu: 10 A
- Menovité napätie pre špeciálny kontakt: 100 V
- Menovité impulzné napätie špeciálneho kontaktu: 1,5 kV
- Stupeň znečistenia špeciálneho kontaktu: 3
- Typ
09 15 119 3101
- Kategória výrobku
vložka M23
- Počet kontaktov
19
- Pripojenie
krimpované
- Farba
biela
- Obsah
1 ks
- Číslo výrobcu
09151193101
- Pólov
19
- Druh obalu
Piece
19
Bus
-40-125 °C
V0
Crimp connection
Other
0.08-1.5 mm²
0.08-1.5 mm²
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Na stiahnutie
Datasheet
Datasheet 3007795 HARTING 09 15 119 3101 09151193101 vložka M23, 1 ks
Datasheet 3007795 HARTING 09 15 119 3101 09151193101 vložka M23, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007795 HARTING 09 15 119 3101 09151193101 vložka M23, 1 ks
Popis
Vložky, lisovacie pripojenie, zásuvka, polyamid (PA), biela, kontakty: 19, prierez vodiča: 0,08...1,5 mm²
