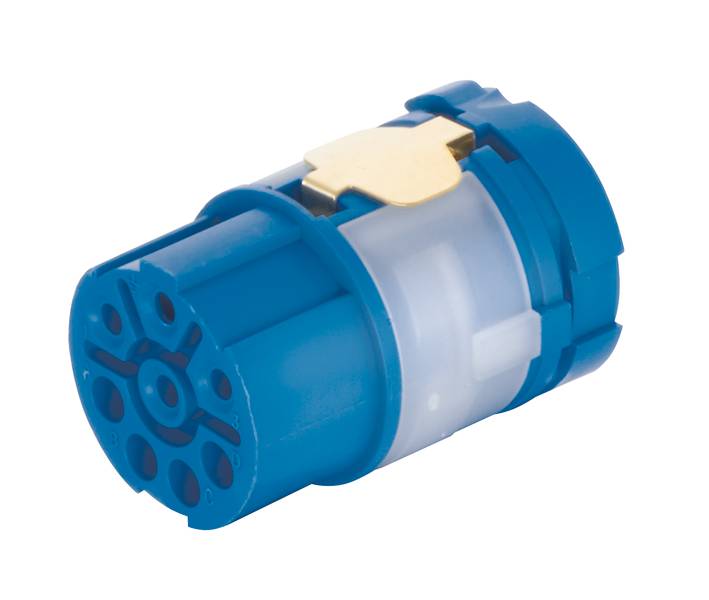

HARTING 09 15 608 3101 09156083101 vložka M23, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka M23
Prevedenie
zásuvka
Počet kontaktov
8 + PE
Pripojenie
krimpované
Obsah
1 ks
Datasheety: (PDF)
1 Ks
Počet
Celkom (9,99 € / kus)
9,99 €
s DPH
Už len 1 Ks skladom!
Technické parametre
- Séria: M23 kruhový konektor
- Komponent: vložky
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 8
- Izolačný odpor:> 1013Ω
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Skúšobné napätie Ueff: 4 kV
- Materiál vložka: polyamid (PA)
- Farebná vložka: modrá
- Trieda horľavosti materiálu podľa UL 94: V-0
- Čistá hmotnosť: 9,32 g
- Názov: Sila
- Počet signálnych kontaktov: 4
- Počet napájacích kontaktov: 3
- Poznámky: Krimpovacie kontakty objednajte samostatne.;4x 2 mm;4x 1 mm
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie žena
- Prierez vodiča: 0,14... 4 mm²
- ďalšie kontakty: kontakt PE
- Menovitý prúd (signál): 8 A
- Menovitý prúd (výkon): 28 A
- Menovité napätie (výkon): 600 V
- Menovité napätie (signál): 300 V
- Menovité impulzné napätie (signál): 2,5 kV
- Stupeň znečistenia (signál): 3
- Menovité impulzné napätie (výkon): 4 kV
- Stupeň znečistenia (výkon): 3
- Typ
09 15 608 3101
- Kategória výrobku
vložka M23
- Prevedenie
zásuvka
- Počet kontaktov
8 + PE
- Pripojenie
krimpované
- Farba
modrá
- Obsah
1 ks
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Počet pólov
áno
- Materiál puzdra
polyamid
- Hmotnosť
9.32 g
- Číslo výrobcu
09156083101
- Izolačný materiál
polyamid
- Pólov
8
- Maximálny prierez
4 mm²
- Prierez min
0.14 mm²
- Rozsah prierezov
0.14 - 4 mm²
8
Bus
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
NIE
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Na stiahnutie
Datasheet
Datasheet 3007776 HARTING 09 15 608 3101 09156083101 vložka M23, 1 ks
Datasheet 3007776 HARTING 09 15 608 3101 09156083101 vložka M23, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3007776 HARTING 09 15 608 3101 09156083101 vložka M23, 1 ks
Popis
Vložky, lisovacie pripojenie, zásuvka, polyamid (PA), modrá, kontakty: 8 kontaktov PE, prierez vodiča: 0,14...4 mm²
