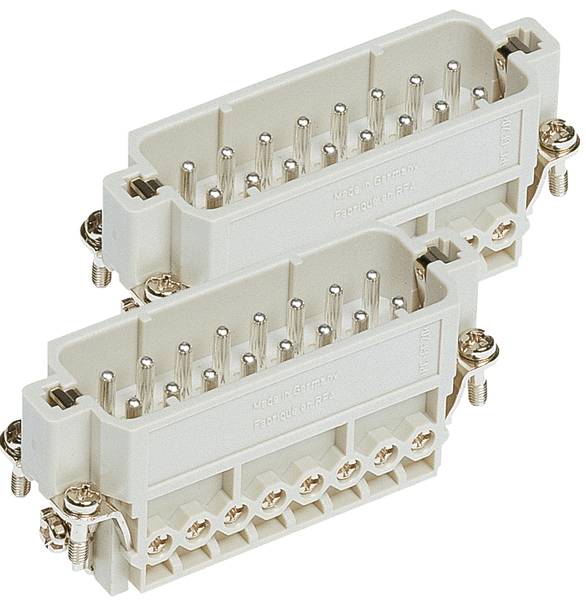

HARTING 09 20 016 2616 09200162616 vložka pinového konektora, seria Han® A, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vložka pinového konektora
Rad
Han® A
Pripojenie
skrutkovací
Počet kontaktov
32 + PE
Prierez vodiča (min.)
0.75 mm²
Datasheety: (PDF)
6 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
21,13 €
3
4% = 0,92 €
20,21 €
5
6% = 1,28 €
19,85 €
10
7% = 1,53 €
19,60 €
25
9% = 1,80 €
19,33 €
50
10% = 2,11 €
19,02 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (21,13 € / kus)
21,13 €
bez DPH.
Už len 6 Ks skladom!
Technické parametre
- Séria: Han A®
- Typ pripojenia: skrutkové pripojenie
- Počet kontaktov: 32
- Menovitý prúd: 16A
- Izolačný odpor:> 1010Ω
- Kontaktný odpor: ≤ 1 mΩ
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 500
- Materiál vložky: polykarbonát (PC)
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: postriebrená
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60664-1;IEC 61984
- Čistá hmotnosť: 65,6 g
- Menovité napätie: 250V
- Menovité impulzné napätie: 4 kV
- Stupeň znečistenia: 3
- Poznámky: Na kompletnú montáž sú potrebné dve vložky!
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Pohlavie: Pen
- Prierez vodiča: 0,75... 2,5 mm²
- Popis: dodatočná potlač
- Uťahovací moment: 0,5 Nm
- Veľkosť: 32A
- Schválenia: DNV GL
- PE kontakt: áno
- Menovité napätie podľa UL: 600 V
- Označenie kontaktu: 33 ... 48
- s ochranou drôtu: áno
- Kategória výrobku
vložka pinového konektora
- Farba
kremencová sivá (RAL 7032)
- Rad
Han® A
- Vlastnosti
postriebrené kontakty
- Pripojenie
skrutkovací
- Pólov
32
- Počet kontaktov
32 + PE
- Prierez vodiča (min.)
0.75 mm²
- Prierez vodiča (max.)
2.5 mm²
- Cykly zapojenie
≥ 500
- Séria
Han A®
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Počet pólov
áno
250 V
ÁNO
32
Pin
-40-125 °C
V0
4 kV
Screw connection
Silver
3
NIE
0.75-2.5 mm²
0.75-2.5 mm²
ÁNO
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
32
Na stiahnutie
Datasheet
Datasheet 3008016 HARTING 09 20 016 2616 09200162616 vložka pinového konektora, seria Han® A, 1 ks
Datasheet 3008016 HARTING 09 20 016 2616 09200162616 vložka pinového konektora, seria Han® A, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3008016 HARTING 09 20 016 2616 09200162616 vložka pinového konektora, seria Han® A, 1 ks
Popis
Vložky, skrutkové spojenie, kolík, polykarbonát (PC), RAL 7032 (kamienka šedá), menovitý prúd: 16 A, veľkosť: 32 A, kontakty: 32
