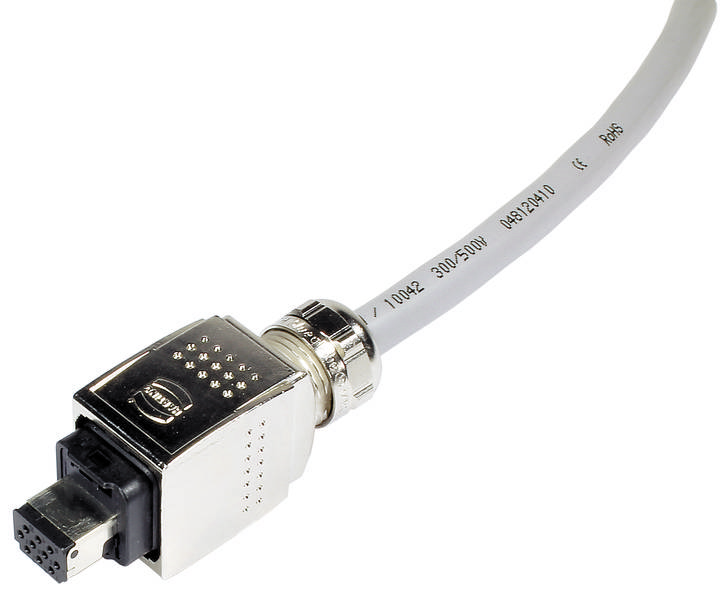

HARTING 09352620401 sada konektora Počet kontaktov: 10 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
sada konektora
Počet kontaktov
10
Pripojenie
krimpované
Obsah
1 ks
Menovitý prúd - filter
5 A
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
68,28 €
3
3% = 1,89 €
66,39 €
5
4% = 2,65 €
65,63 €
10
5% = 3,15 €
65,13 €
25
5% = 3,72 €
64,56 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (68,28 € / kus)
68,28 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Séria: Han® PushPull (V14)
- Komponent: Súpravy konektorov
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 10
- Typ zamykania: PushPull
- Mriežka, pripojovacia strana: 2,4 mm;
- Menovitý prúd: 5 A
- Izolačný odpor:> 109Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -40... +85 °C
- Cykly párenia: ≥ 500
- Skúšobné napätie Ueff: 1,5 kV (kontakt-kontakt 1,5 kV (kontakt-zem));
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 61076-3-117 Variant 14 (V14);IEC 61076-3-119 čelná strana konektora;EN 45545-2
- Čistá hmotnosť: 1g
- Názov: Signál
- Rozteč, zásuvná strana: 2,4 mm;
- Vôľa: ≥ 1,1 mm
- Povrchová vzdialenosť: ≥ 1,1 mm
- Vlastnosti: intuitívne zamykanie
- Menovité napätie: 50V
- Menovité impulzné napätie: 1,5 kV
- Stupeň znečistenia: 3
- Poznámky: Pri inštalácii systému PROFINET postupujte podľa pokynov na inštaláciu PROFINET.
- Sila vkladania: 50 N
- Sila ťahu: 50 N
- Prierez vodiča: AWG 26... AWG 18
- Popis: Kompatibilný s AIDA
- Tienenie: plne tienené, 360° kontakt tienenia
- Trieda ochrany podľa IEC 60529: IP65;IP67
- PROFINET: áno
- Odolnosť voči vibráciám: 10-500 Hz, 5 g, 0,35 mm, 10 cyklov podľa IEC 61373 Kategória 1 Trieda B
- Schválenia: DNV GL
- Odolnosť proti otrasom: 50 g/11 ms, 10 otrasov/os a smer
- Rozsah upnutia: 7... 11 mm
- Materiál puzdra: liaty zinok
- Povrch puzdra: poniklovaný
- Vonkajší priemer jadra: ≤ 2,1 mm
- Priemer kábla: 7... 11 mm
- Materiál O-krúžku: NBR
- Materiál tesnenia kábla: TPE
- Typ
09 35 262 0401
- Kategória výrobku
sada konektora
- Počet kontaktov
10
- Pripojenie
krimpované
- Obsah
1 ks
- Menovitý prúd
5 A
- Menovitý prúd - filter
5 A
- Menovité napätie
50 V
- Ø kábla do
11 mm
- Ø kábla od
7 mm
- Materiál puzdra
zinkový odliatok
- Číslo výrobcu
09352620401
- Priemer kábla (rozsah)
7 - 11 mm
- Pólov
10
IP65
IP67
Push Pull
50 V
10
Other
Zinc
Other
-40-85 °C
Other
1.5 kV
Crimp connection
Other
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65
Other
Other
Other
5 A
Na stiahnutie
Datasheet
Datasheet 3001281 HARTING 09352620401 sada konektora Počet kontaktov: 10 1 ks
Datasheet 3001281 HARTING 09352620401 sada konektora Počet kontaktov: 10 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3001281 HARTING 09352620401 sada konektora Počet kontaktov: 10 1 ks
Popis
Konektory, sady konektorov kompatibilné s AIDA, krimpovacie pripojenie, menovitý prúd: 5 A, kontakty: 10, PushPull, upínací rozsah: 7 ... 11 mm
