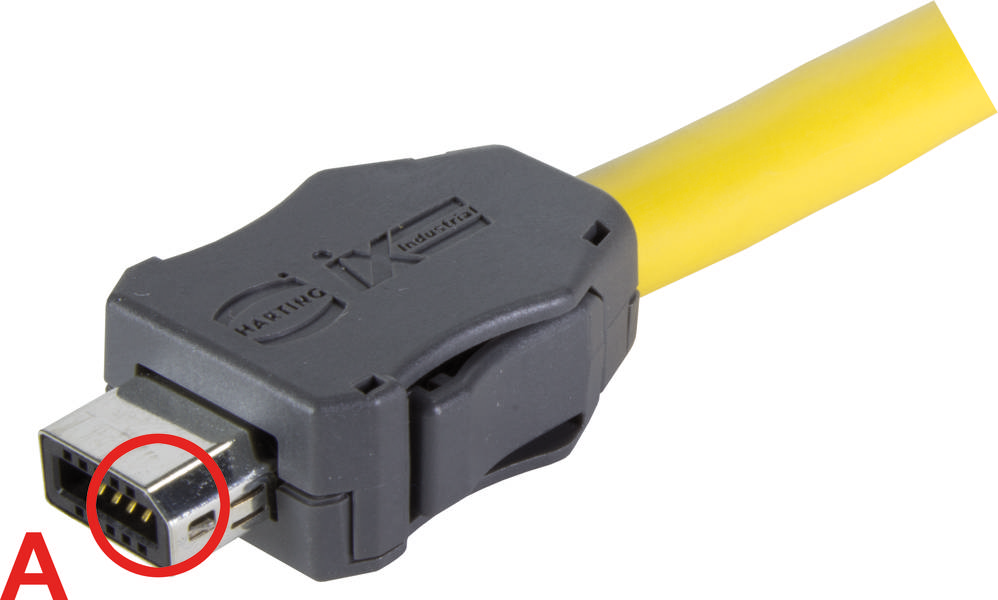

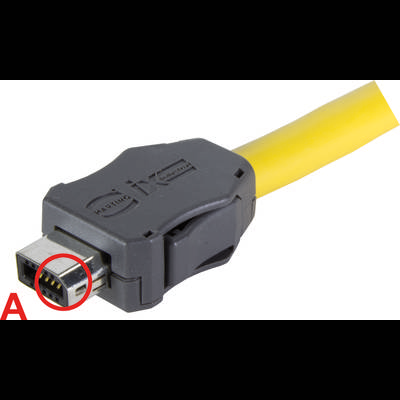

HARTING 09451812562XL káblový konektor Počet kontaktov: 8 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
káblový konektor
Počet kontaktov
8
Pripojenie
prípojka IDC
Obsah
1 ks
Menovitý prúd - filter
3 A
Datasheety: (PDF)
84 Ks
Počet
Celkom (15,99 € / kus)
15,99 €
s DPH
Technické parametre
- Séria: HARTING ix Industrial®
- Komponent: káblový konektor
- Typ pripojenia: Izolačné pripojenie IDC
- Počet kontaktov: 8
- Menovitý prúd: 3 A pri použití so 4 kontaktmi (1,2,6,7)
- Izolačný odpor:> 500 MΩ
- Kontaktný odpor: ≤ 30 mΩ
- Hraničná teplota: -40... +85 °C
- Cykly párenia: ≥ 5 000
- Skúšobné napätie Ueff: 0,5 kV
- Materiál vložka: polyamid (PA)
- Farba vložky: čierna;
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Au ≥ 0,2 µm nad Ni ≥ 2 µm na strane pripojenia Au ≥ 0,03 µm nad Ni ≥ 2 µm na strane pripojenia;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 61076-3-124;EN 45545-2;IEEE 802.3af Power over Ethernet (PoE);IEEE 802.3at Power over Ethernet (PoE+);IEEE 802.3bt Power over Ethernet (4PPoE)
- Čistá hmotnosť: 4,32 g
- Meno: Dáta
- Menovité napätie: 50 V AC; 60 V DC
- Kódovanie: Typ A
- Sila vkladania: ≤ 25 N
- Ťažná sila: ≤ 25 N
- Prenosová rýchlosť: 10 Mbit/s; 100 Mbit/s; 1 Gbit/s; 2,5 Gbit/s; 5 Gbit/s; 10 Gbit/s
- Prierez vodiča: AWG 24/7
- Popis: rovný
- Tienenie: plne tienené, 360° kontakt tienenia
- ďalšie kontakty: + 2x GND
- Prenosové vlastnosti: Cat 6A Class EA do 500 MHz
- Odolnosť tienenia: ≤ 100 mΩ
- Skladovacia teplota: -30... +60 °C
- Relatívna vlhkosť: 95 % nekondenzujúca (prevádzka 95 % nekondenzujúca (skladovanie/preprava)
- Trieda ochrany podľa IEC 60529: IP20
- Materiál tienenie: nehrdzavejúca oceľ;Ni ≥ 1 µm na strane pripojenia, tienenie (puzdro);Ni ≥ 0,2 µm na strane pripojenia, tienenie (plášť)
- PROFINET: áno
- Materiál puzdra: polykarbonát (PC)
- Farba krytu: šedá
- Vonkajší priemer jadra: 1,1 ... 1,25 mm
- Priemer kábla: 5,5... 7,2 mm
- Prídržná sila: ≥80N uzamknutie
- Typ
09 45 181 2562 XL
- Kategória výrobku
káblový konektor
- Počet kontaktov
8
- Pripojenie
prípojka IDC
- Farba
čierna
sivá
- Obsah
1 ks
- Menovitý prúd
3 A
- Menovitý prúd - filter
3 A
- Menovité napätie
50 V/AC
60 V/DC
- Materiál kontaktu
zliatina medi
- Ø kábla do
7.2 mm
- Ø kábla od
5.5 mm
- Materiál puzdra
polykarbonát
- Číslo výrobcu
09451812562XL
- Priemer kábla (rozsah)
5.5 - 7.2 mm
- Pólov
8
IP20
Other
8
Other
Other
Other
-40-85 °C
V0
Insulation displacement connection
Nickel/gold
IP20
NIE
Polyamide (PA)
Other copper alloys
Other
1.5 A
Na stiahnutie
Datasheet
Datasheet 3001221 HARTING 09451812562XL káblový konektor Počet kontaktov: 8 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3001221 HARTING 09451812562XL káblový konektor Počet kontaktov: 8 1 ks
Popis
Konektor, priamy káblový konektor, prípoj so samorezom IDC, menovitý prúd: 1,5 A, kontakty: 8 + 2x GND, zliatina medi
