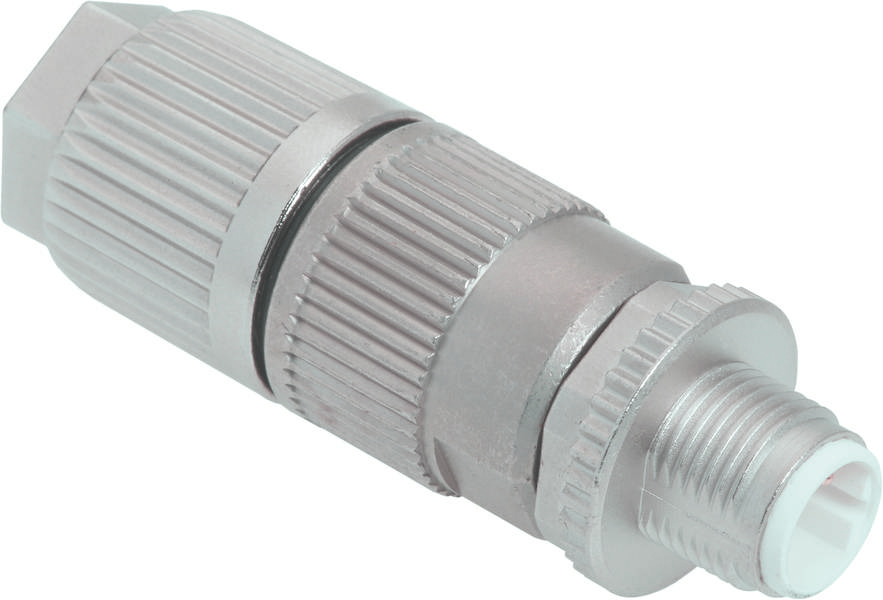

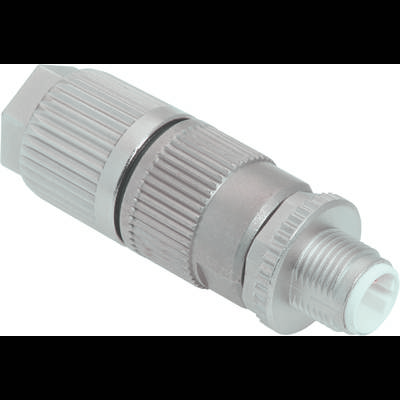

HARTING 21 03 241 1301 21032411301 káblový konektor, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
káblový konektor
Počet kontaktov
2
Pripojenie
pripojovacia technológia HARAX®
Obsah
1 ks
Typ
21 03 241 1301
Datasheety: (PDF)
9 Ks
Počet
Celkom (47,99 € / kus)
47,99 €
s DPH
Už len 9 Ks skladom!
Technické parametre
- Séria: M12 kruhový konektor
- Komponent: káblový konektor
- Typ pripojenia: Technológia pripojenia HARAX®
- Počet kontaktov: 2
- Typ uzamykania: skrutkový zámok
- Menovitý prúd: 4 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -40... +85 °C
- Cykly párenia: ≥ 100
- Skupina izolačných materiálov: I (600 ≤ CTI)
- Materiál vložka: polyamid (PA)
- Materiálové kontakty: mosadz
- Kontaktná plocha: Au nad Ni na spojovacej strane
- Normy: IEC 61076-2-101
- Čistá hmotnosť: 55 g
- Označenie: M12-L
- Menovité napätie: 32V
- Menovité impulzné napätie: 1,5 kV
- Stupeň znečistenia: 3
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Kódovanie: B kódovanie
- Pohlavie: Pen
- Prierez vodiča: AWG 24... AWG 22
- Popis: rovný
- Tienenie: tienené
- Trieda ochrany podľa IEC 60529: IP65 / IP67 pri zapojení
- Uťahovací moment: 0,6 Nm
- Materiál puzdra: liaty zinok
- Vonkajší priemer jadra: ≤ 2,6 mm
- Priemer kábla: 4,5... 8,8 mm
- Kategória prepätia: III
- Veľkosť kľúča (ryhovaná skrutka / ryhovaná matica): 17
- Typ
21 03 241 1301
- Kategória výrobku
káblový konektor
- Počet kontaktov
2
- Pripojenie
pripojovacia technológia HARAX®
- Obsah
1 ks
- Uzávierka
Skrutkový zámok
- Ø kábla do
8.8 mm
- Ø kábla od
4.5 mm
- Materiál puzdra
zinkový odliatok
- Číslo výrobcu
21032411301
- Priemer kábla (rozsah)
4.5 - 8.8 mm
- Pólov
2
Gland nut
32 V
ÁNO
Zinc
Other
-40-85 °C
Insulation piercing connection
Nickel/gold
III
0.25-0.34 mm²
0.25-0.34 mm²
0.25-0.34 mm²
0.25-0.34 mm²
IP65/IP67
4 A
4.5-8.8 mm
100
Na stiahnutie
Datasheet
Datasheet 3000811 HARTING 21 03 241 1301 21032411301 káblový konektor, 1 ks
Datasheet 3000811 HARTING 21 03 241 1301 21032411301 káblový konektor, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3000811 HARTING 21 03 241 1301 21032411301 káblový konektor, 1 ks
Popis
Káblový konektor, rovný, kolík, B kódovanie, spojovacia technika HARAX, polyamid (PA), kontakty: 2, mosadz Au nad Ni na zásuvnej strane
