HARTING 21 03 896 1415 21038961415 káblový konektor, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
káblový konektor
Počet kontaktov
4 + PE
Pripojenie
krimpované
Obsah
1 ks
Typ
21 03 896 1415
Datasheety: (PDF)
3 Ks
Počet
Celkom (34,99 € / kus)
34,99 €
s DPH
Už len 3 Ks skladom!
Technické parametre
- Séria: M12 kruhový konektor
- Komponent: káblový konektor
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 4
- Typ uzamykania: skrutkový zámok
- Menovitý prúd: 12 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 100
- Skupina izolačných materiálov: I (600 ≤ CTI)
- Materiál vložka: polyamid (PA)
- Normy: IEC 61076-2-111
- Čistá hmotnosť: 6 g
- Názov: Sila
- Počet napájacích kontaktov: 3
- Menovité napätie: 630 V
- Menovité impulzné napätie: 6 kV
- Stupeň znečistenia: 3
- Poznámky: Krimpovacie kontakty objednajte samostatne.
- Počet špeciálnych kontaktov: 1
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Kódovanie: S kódovanie
- Pohlavie: Pen
- Prierez vodiča: 0,5... 2,5 mm²
- Popis: rovný
- Tienenie: tienené
- Trieda ochrany podľa IEC 60529: IP65 / IP67 pri zapojení
- Uťahovací moment: 0,6 Nm
- Materiál puzdra: liaty zinok
- Priemer kábla: 5,1... 10,1 mm
- Kategória prepätia: III
- Veľkosť kľúča (ryhovaná skrutka / ryhovaná matica): 17
- Špecifikácia špeciálnych kontaktov: PE kontakt
- Typ
21 03 896 1415
- Kategória výrobku
káblový konektor
- Počet kontaktov
4 + PE
- Pripojenie
krimpované
- Obsah
1 ks
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Uzávierka
Skrutkový zámok
- Počet pólov
áno
- Ø kábla do
10.1 mm
- Ø kábla od
5.1 mm
- Materiál puzdra
zinkový odliatok
- Hmotnosť
6 g
- Číslo výrobcu
21038961415
- Izolačný materiál
polyamid
- Priemer kábla (rozsah)
5.1 - 10.1 mm
- Pólov
4
- Maximálny prierez
2.5 mm²
- Prierez min
0.5 mm²
- Rozsah prierezov
0.5 - 2.5 mm²
- Vlastnosti
tienený
Gland nut
630 V
ÁNO
Zinc
Other
-40-125 °C
Crimp connection
Other
III
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
IP65/IP67
NIE
12 A
5.1-10.1 mm
100
3
Na stiahnutie
Datasheet
Datasheet 3008427 HARTING 21 03 896 1415 21038961415 káblový konektor, 1 ks
Datasheet 3008427 HARTING 21 03 896 1415 21038961415 káblový konektor, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3008427 HARTING 21 03 896 1415 21038961415 káblový konektor, 1 ks
Popis

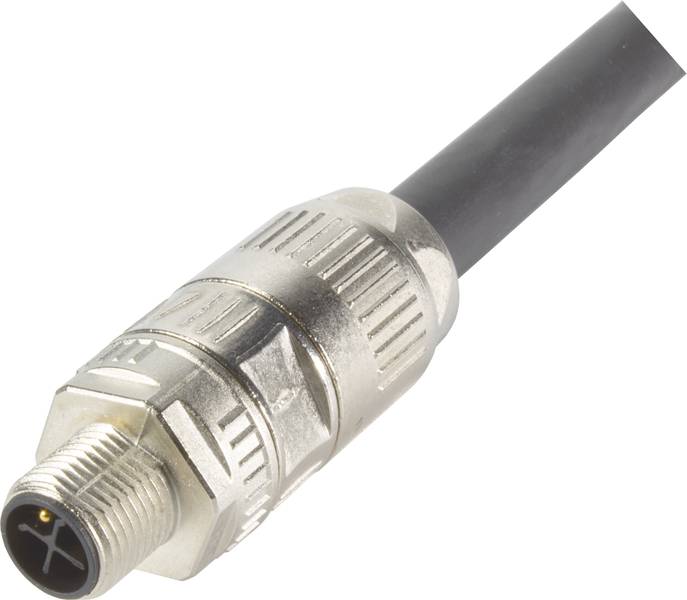

Káblový konektor, rovný, kolík, S kódovanie, krimpovacie pripojenie, polyamid (PA), kontakty: 4, prierez vodiča: 0,5...2,5 mm²
