HellermannTyton TY5K3-PA66HS-NA úchytka zásuvná 152-11309 Priemer káblového zväzku (rozsah) 9.30 mm (max) s klinovým sok

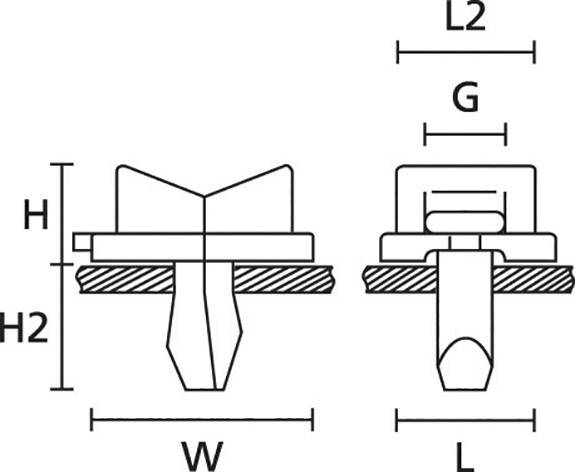

Technický výkres upevňovacej svorky s rozmermi: šírka (W), výška (H, H2), dĺžka (L), vzdialenosť (G, L2). Bočný pohľad a čelný pohľad.

Ilustračný obrázok

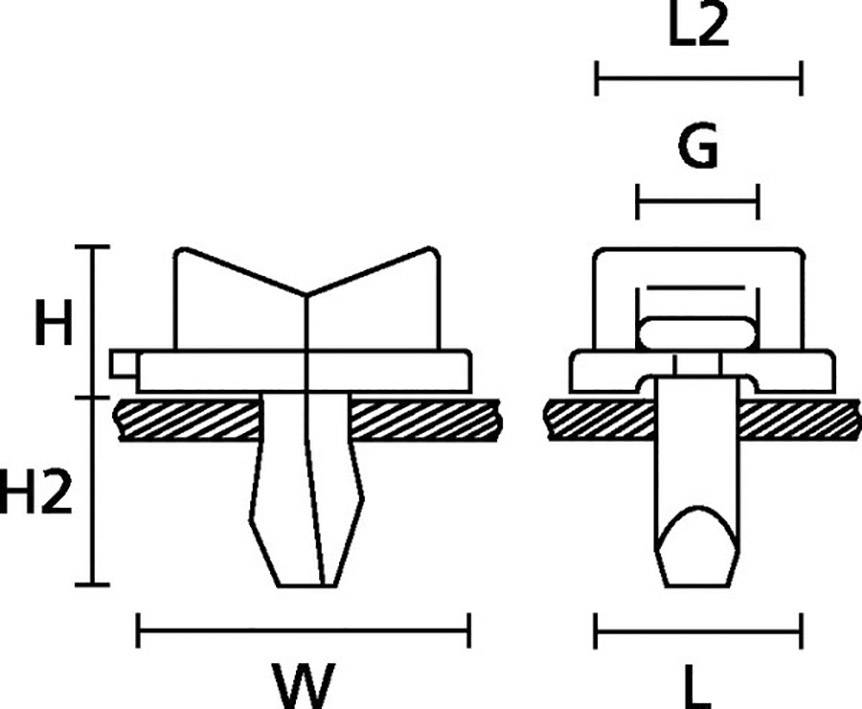

Technický výkres konektora s rozmermi: výška (H), šírka (W), celková dĺžka (L), L2 a vzdialenosť (G).

1/2

Ilustračný obrázok

Kategória výrobku

úchytka

Spôsob montáže príchytky

zásuvná

Priemer zväzku (max.)

9.30 mm

Materiál

polyamid

Vlastnosti

s klinovým soklom

tepelne stabilizovaná

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

25 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1,21 € / kus)

1,21 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Klinový podstavec 18x22 mm, žiaruvzdorný, prírodný

prírodná
úchytka
zásuvná
Priemer káblového zväzku (rozsah) 9.30 mm (max)

Dodatočné informácie:

Technické parametre

Kategória výrobku: úchytka

Vlastnosti: s klinovým soklom
tepelne stabilizovaná

Spôsob montáže príchytky: zásuvná

Priemer káblového zväzku (rozsah): 9.30 mm (max)

Priemer zväzku (max.): 9.30 mm

Materiál: polyamid

Montážny priemer (max.): 5.90 mm

Farba: prírodná

Obsah: 1 ks

Číslo výrobcu: 152-11309

Šírka: 22 mm

V: 10 mm

Spĺňa RoHS: áno

Typ: TY5K3-PA66HS-NA

Na stiahnutie

Datasheet

Datasheet 1996115 HellermannTyton TY5K3-PA66HS-NA úchytka zásuvná 152-11309 Priemer káblového zväzku (rozsah) 9.30 mm (max) s klinovým sok

Popis

Časovo úsporné riešenie upevnenia. Základňa sa skladá z dvoch častí. Jednoducho zatlačte do montážneho otvoru. Dá sa kombinovať s rôznymi sťahovacími páskami. Klinové podstavce TY5 sa používajú všade tam, kde je potrebné efektívne upevnenie a vysoká bezpečnosť upevnenia aj pri vibráciách (napr. V leteckom priemysle). Po inštalácii zostáva dvojdielny klin pevne zakotvený v otvore

Tento text bol preložený strojovo.
