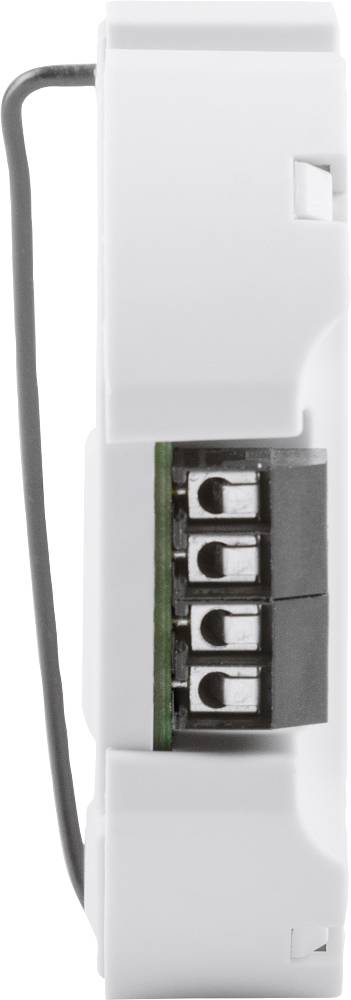

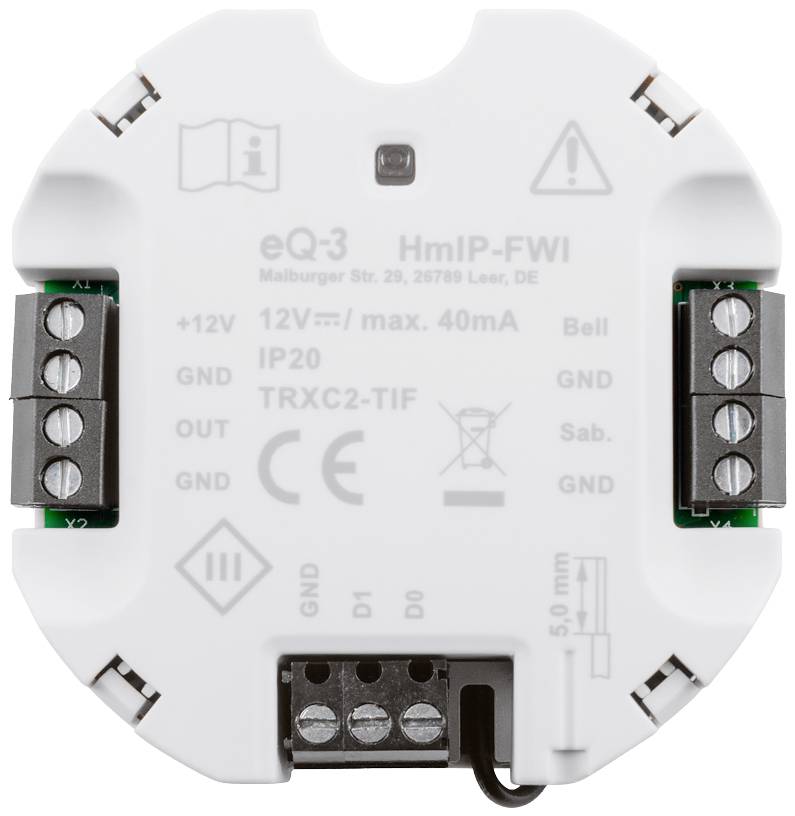

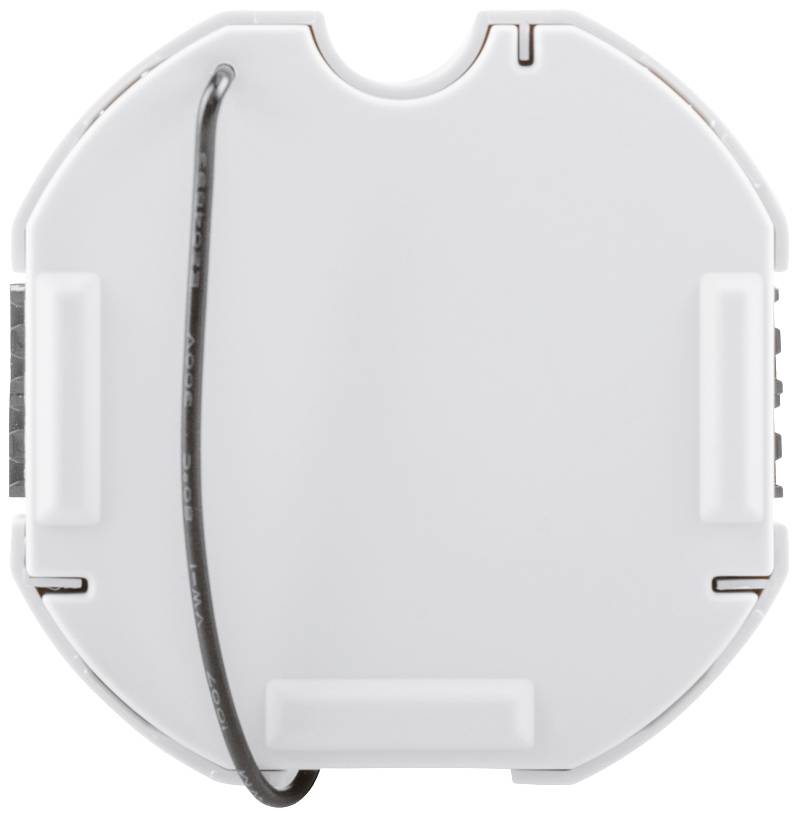

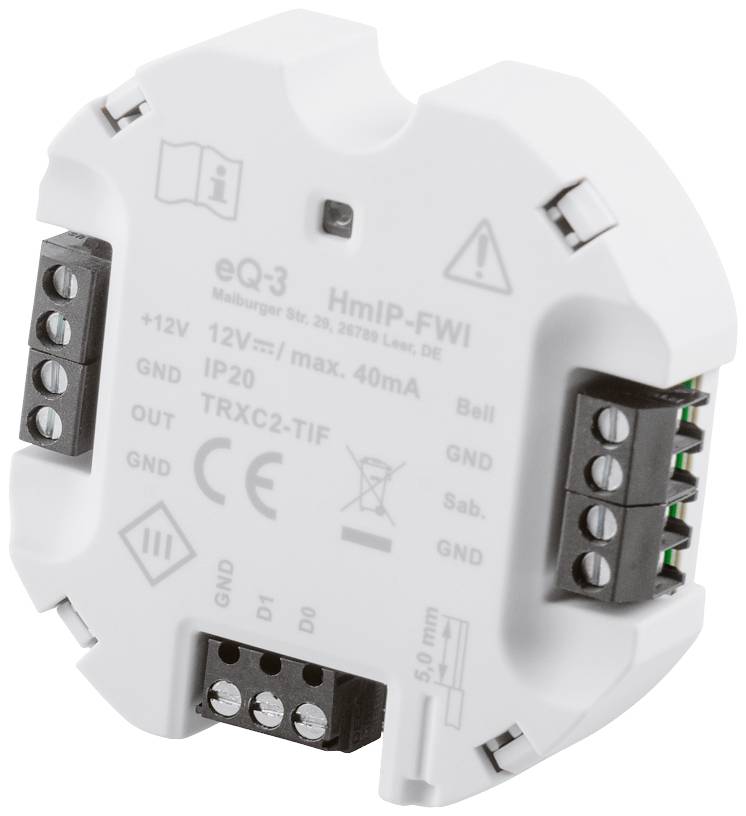

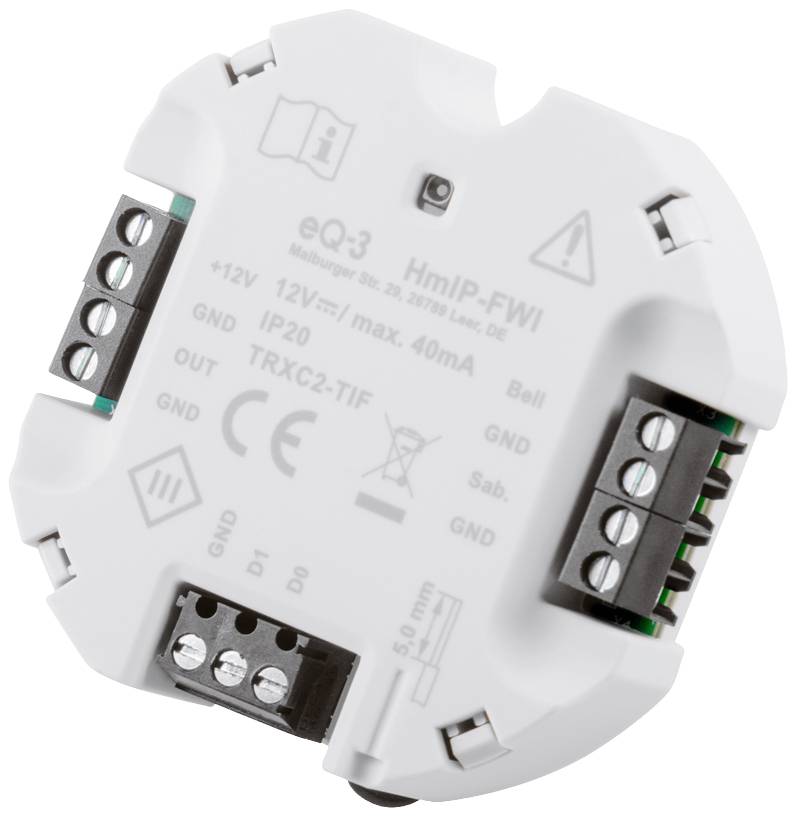

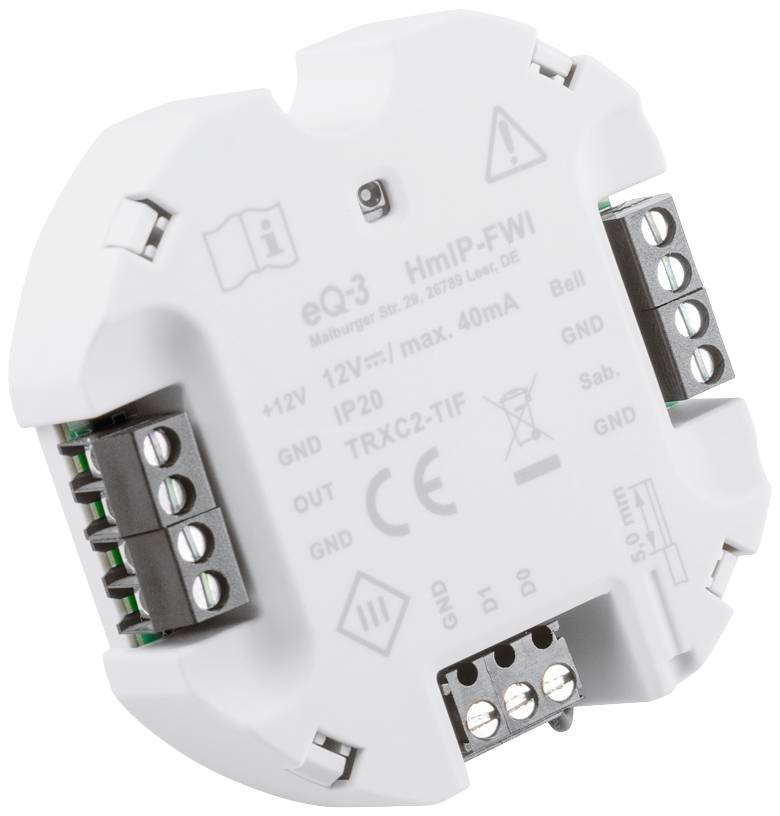

Homematic IP bezdrôtový rozhranie HmIP-FWI
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Rozhranie Homematic IP Wiegand - 155182A0
- Integrácia zariadení s podporou Wiegand do systému inteligentnej domácnosti Homematic IP
- Osem virtuálnych vstupných kanálov, ktoré možno individuálne prepojiť s kódmi Wiegand
- Vďaka kompaktnému dizajnu sa zmestí do všetkých štandardných zásuviek pod omietku
Technické parametre
- Napájacie napätie: 5 - 12 VDC
- Spotreba energie kľudový výstup s otvoreným odtokom: 60 mW
- Maximálne spínacie napätie: 20V
- Maximálny prúd: 200mA
- Teplota okolia: -10 až +55 °C
- Rádiofrekvenčné pásmo: 868,0 - 868,6 MHz; 869,4 - 869,65 MHz
- Typ a prierez kábla: 0,2 - 1,5 mm
- Inštalácia: len do rozvodných skríň (prístrojových skríň) podľa DIN 49073-1 alebo nástenných skríň podľa DIN 60670-1 (napr. Abox 025 alebo Abox 040)
- Kategória výrobku
rozhranie
- Séria
Homematic IP
- Bezdrôtový štandard (Smart Home)
špecifikácia výrobcu
- Namiesto použitia
do interiéru
IP20
- Napájanie
230 V
- Prenos dát (Smart Home)
bezdrôtový
- Kanály
8
- Frekvencia
868 MHz
210 m
- Spôsob montáže
na omietku
pod omietku
- Šírka
52 mm
- V
52 mm
- Hĺbka
14 mm
- Hmotnosť
20 g
- Rozmer.
(š x v x h) 52 x 52 x 14 mm
- Základná stanica
požadovaná
- Smer toku signálu
obojsmerný (bi)
n.rel.
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2585940 Homematic IP bezdrôtový rozhranie HmIP-FWI
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2585940 Homematic IP bezdrôtový rozhranie HmIP-FWI
Popis
Rozhranie Wiegand umožňuje integráciu koncových zariadení s podporou Wiegand do systému inteligentnej domácnosti Homematic IP, ako je kódový zámok, snímač odtlačkov prstov alebo čítačka kariet a transpondérov. Rozhranie je možné nastaviť podľa individuálnych požiadaviek a prostredníctvom aplikácie Homematic IP je možné integrovať zariadenia s podporou Wiegand. Vďaka tomu je prístup do inteligentného domu bezpečný a pohodlný zároveň.
Rozhranie Wiegand má osem virtuálnych vstupných kanálov, ktoré možno individuálne prepojiť s kódmi Wiegand. Wiegand kód môže ovládať jeden alebo viac virtuálnych vstupných kanálov a spúšťať akcie. V kombinácii s príslušnými zariadeniami Homematic IP je možné ovládať osvetlenie, garážovú bránu alebo režim alarmu.
Okrem Wiegand vstupov má zariadenie vstup pre pripojenie zvončekového tlačidla a vstup, na ktorý je možné pripojiť sabotážny kontakt. Cez spínací výstup je možné pripojiť LED alebo zvonček. Vďaka kompaktnému dizajnu sa rozhranie Wiegand hodí do všetkých štandardných zásuviek pod omietku. Zásuvky pod omietku s hĺbkou viac ako 50 mm sú ideálne pre pohodlnú inštaláciu.
Všestranné možnosti zapojenia ponúkajú individuálne použitie s nasledujúcimi zariadeniami s podporou Wiegand:
kódový zámok
snímač odtlačkov prstov
Čítačka kariet a transpondérov
zvonček na dverách
sabotážny kontakt.
Tento text bol preložený strojovo.
Rozhranie Wiegand má osem virtuálnych vstupných kanálov, ktoré možno individuálne prepojiť s kódmi Wiegand. Wiegand kód môže ovládať jeden alebo viac virtuálnych vstupných kanálov a spúšťať akcie. V kombinácii s príslušnými zariadeniami Homematic IP je možné ovládať osvetlenie, garážovú bránu alebo režim alarmu.
Okrem Wiegand vstupov má zariadenie vstup pre pripojenie zvončekového tlačidla a vstup, na ktorý je možné pripojiť sabotážny kontakt. Cez spínací výstup je možné pripojiť LED alebo zvonček. Vďaka kompaktnému dizajnu sa rozhranie Wiegand hodí do všetkých štandardných zásuviek pod omietku. Zásuvky pod omietku s hĺbkou viac ako 50 mm sú ideálne pre pohodlnú inštaláciu.
Všestranné možnosti zapojenia ponúkajú individuálne použitie s nasledujúcimi zariadeniami s podporou Wiegand:
kódový zámok
snímač odtlačkov prstov
Čítačka kariet a transpondérov
zvonček na dverách
sabotážny kontakt.
Tento text bol preložený strojovo.
Prevedenie
- Integrácia koncových zariadení s podporou Wiegand, ako napr kódový zámok, snímač odtlačkov prstov alebo čítačka kariet/transpondérov do systému inteligentnej domácnosti Homematic IP

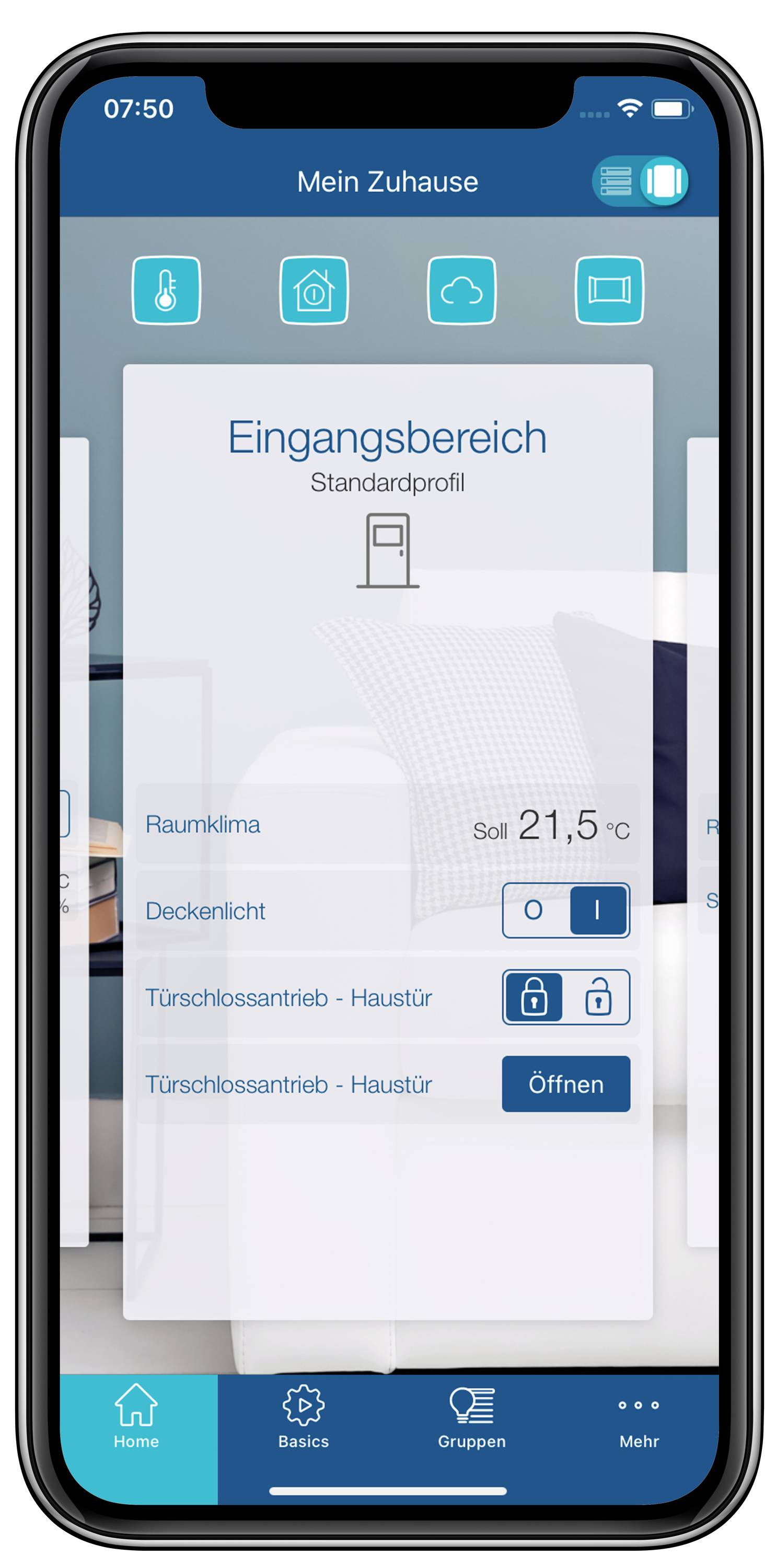

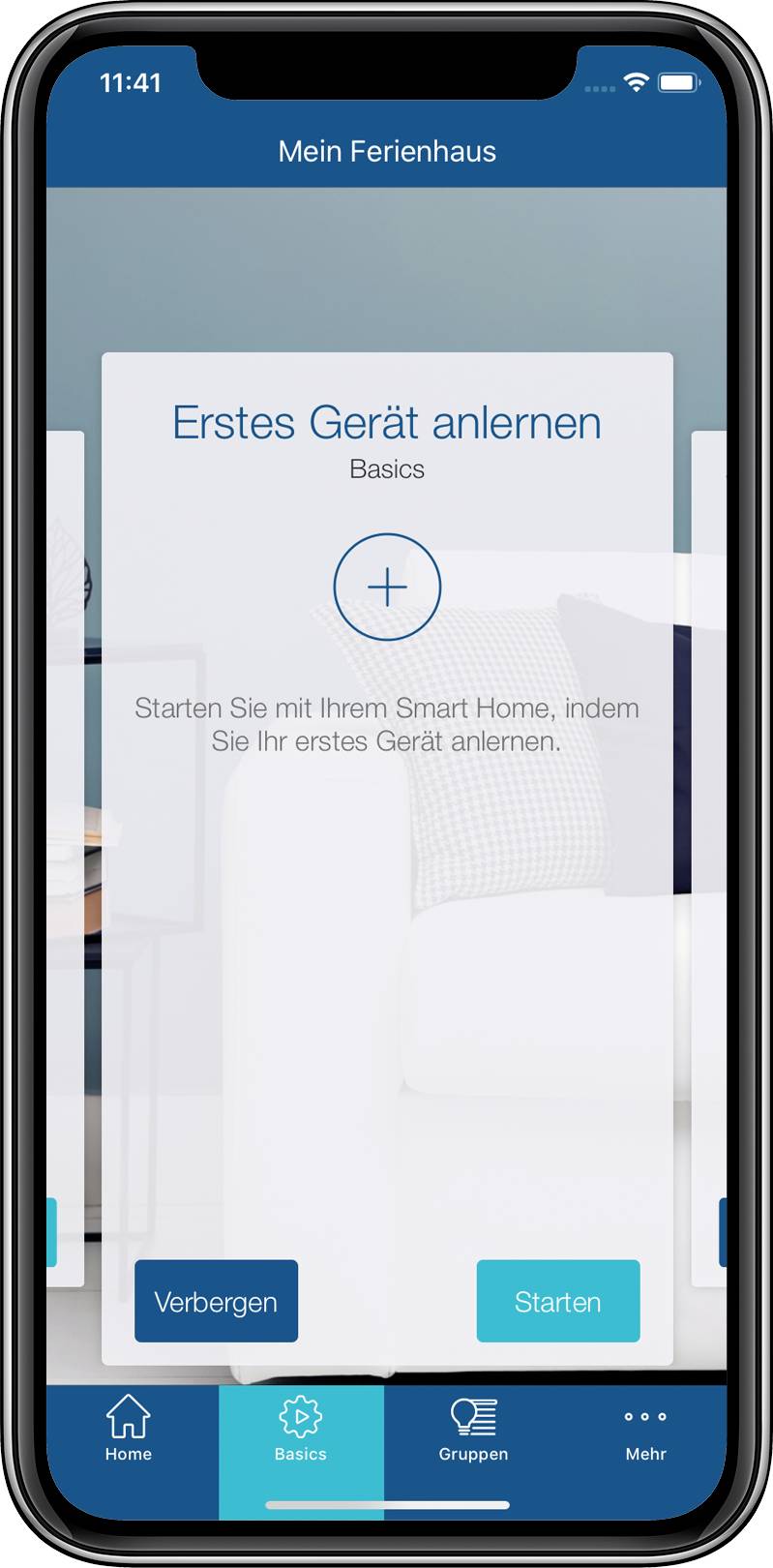

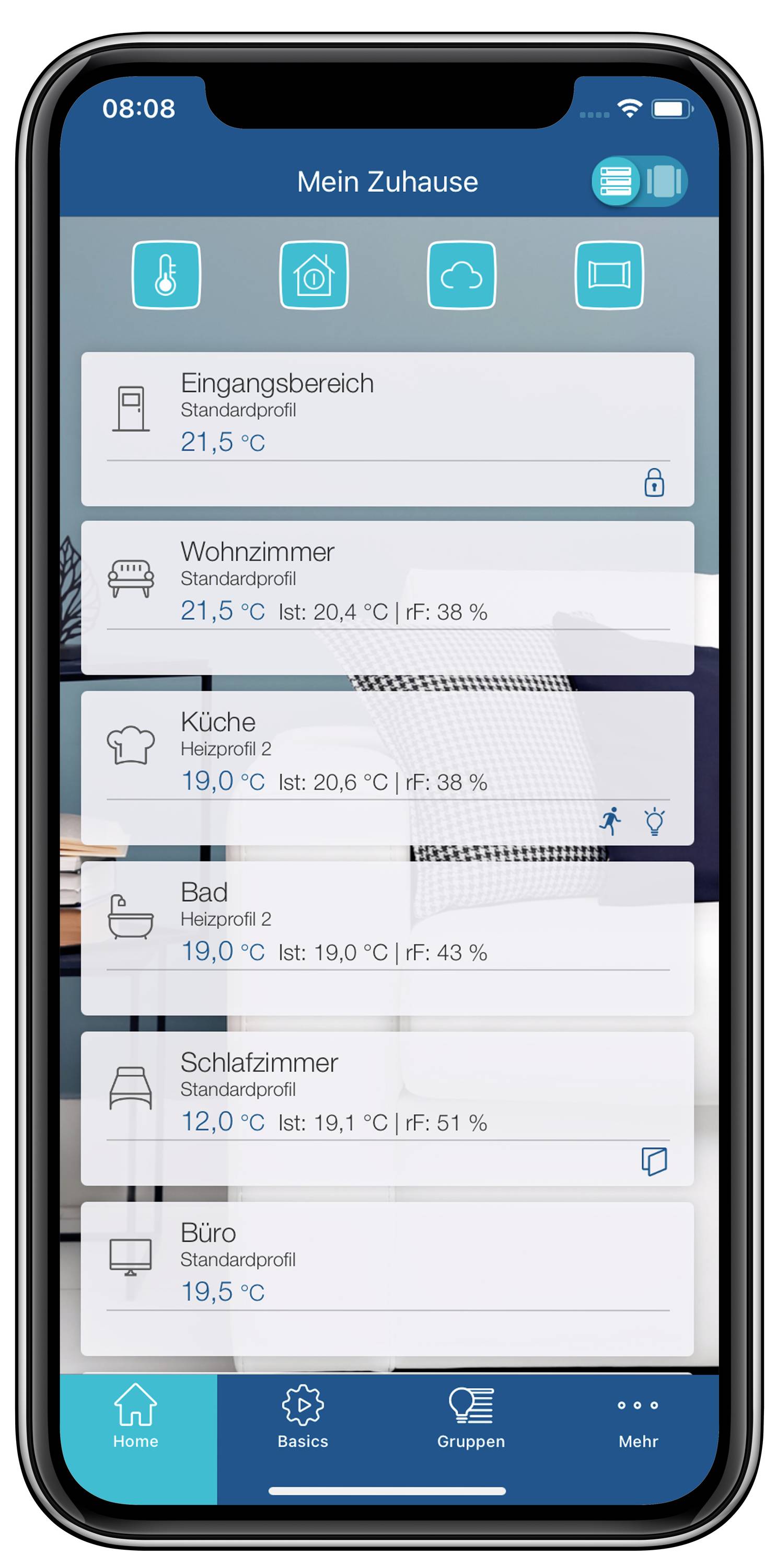

- Početné možnosti ovládania zariadení s podporou Wiegand cez bezplatnú aplikáciu Homematic IP a ich kombinovanie s inými zariadeniami Homematic IP
- V spojení s ostatnými zariadeniami Homematic IP ovládajú kódy osvetlenie, garážovú bránu alebo režim alarmu
- Každý má jeden vstup na pripojenie tlačidla zvončeka a sabotážneho kontaktu. Cez spínací výstup je možné pripojiť LED alebo zvonček.
Rozsah dodávky
- Rozhranie Homematic IP Wiegand
- návod na použitie.
Požiadavky na systém
- Prevádzka vyžaduje pripojenie k jednému z nasledujúcich riešení:
- Homematic IP Access Point s bezplatnou aplikáciou pre smartfóny a cloudovou službou
- Centrálny CCU3 s lokálnym používateľským rozhraním WebUI
- Partnerské riešenia tretích strán.
- Upozornenie: Tento produkt už nie je kompatibilný s ovládacím panelom CCU2
