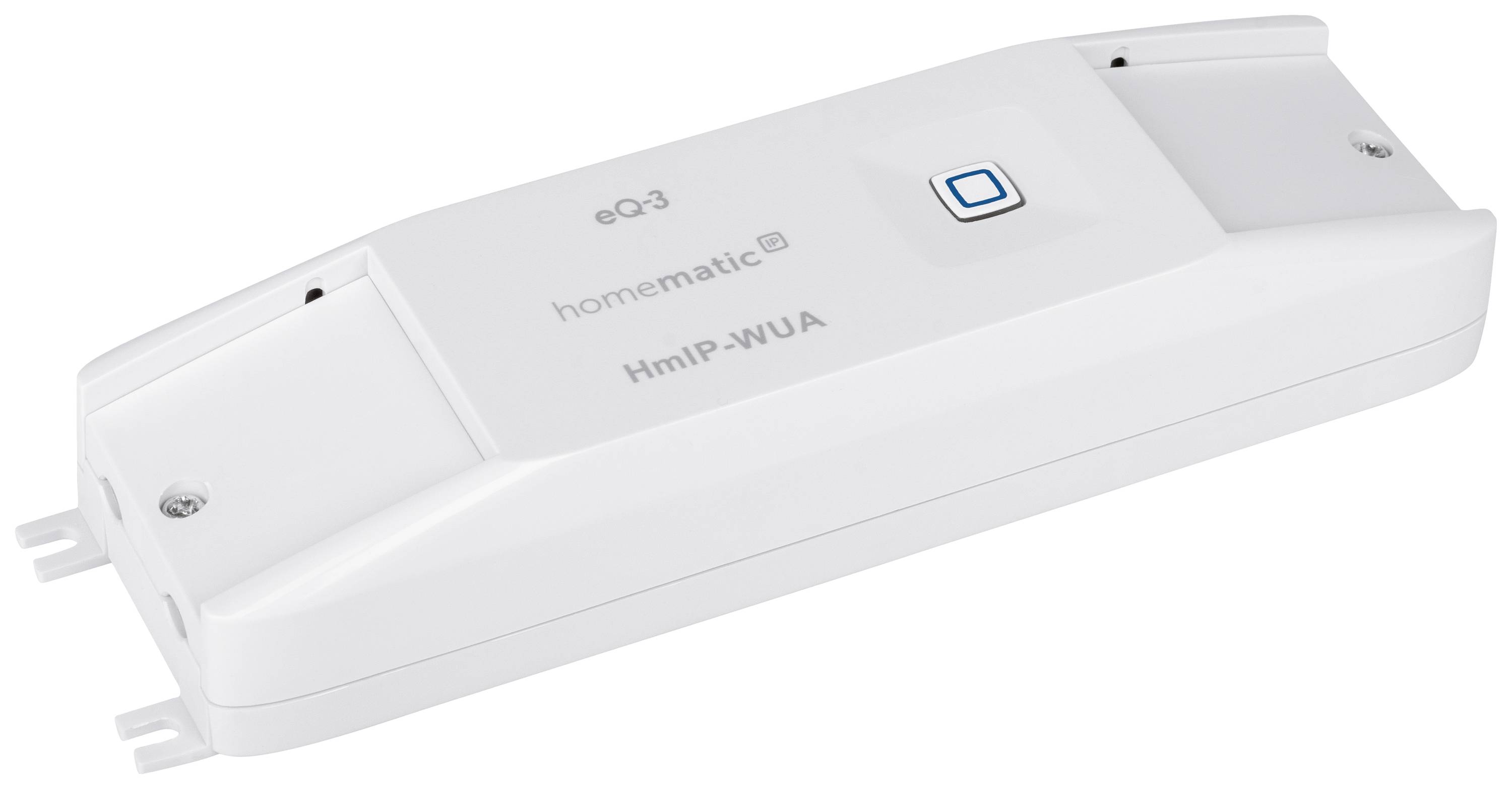

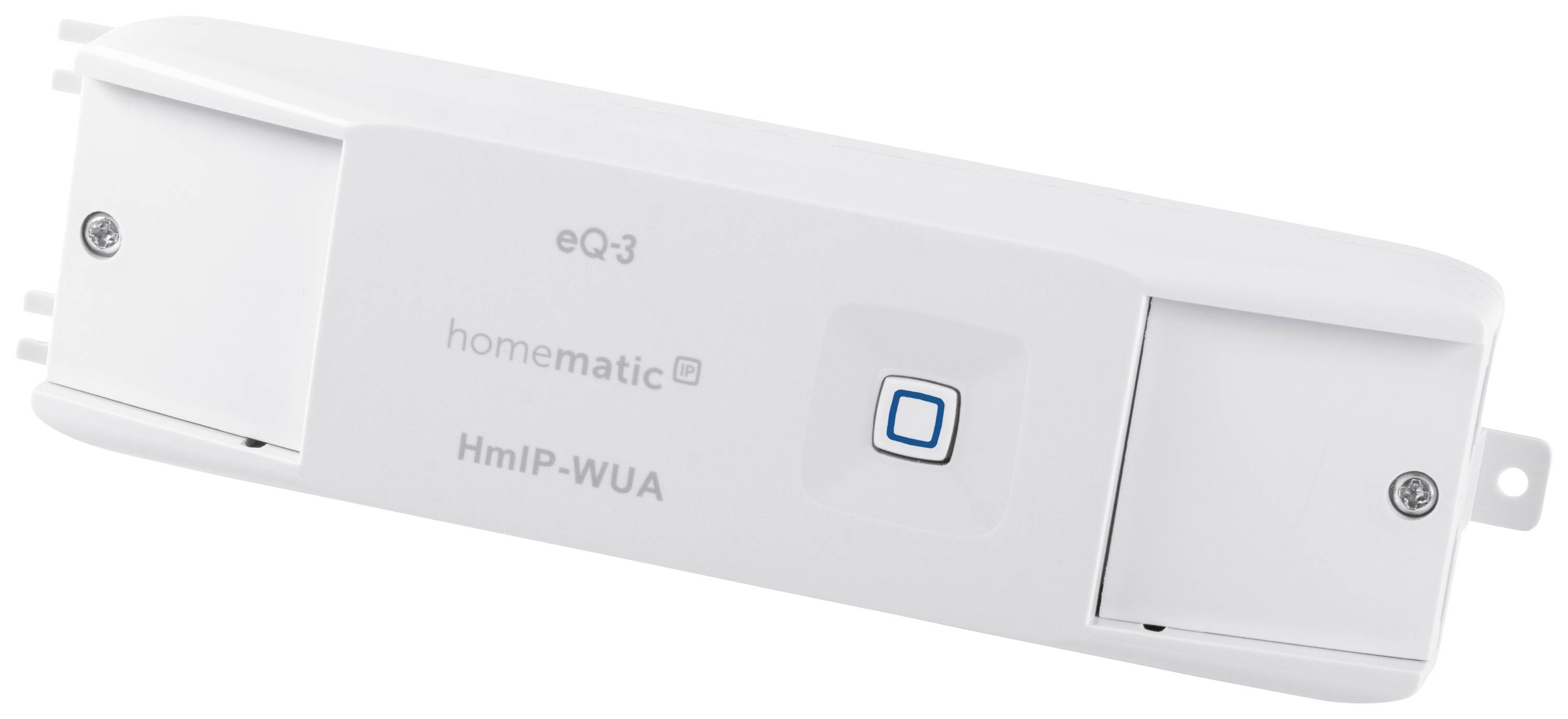

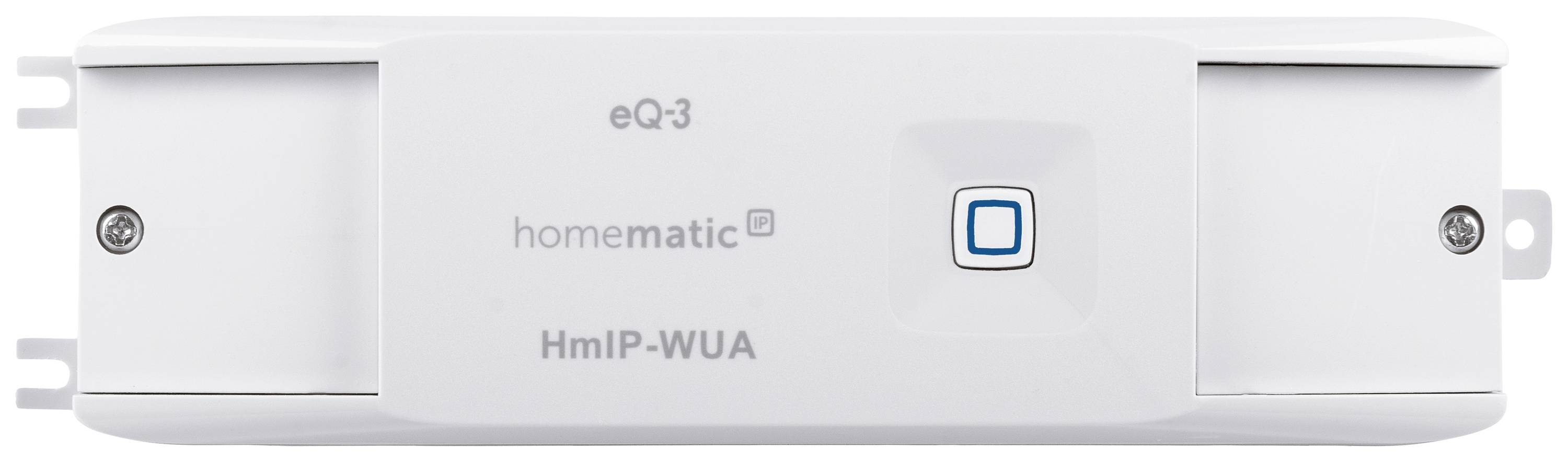

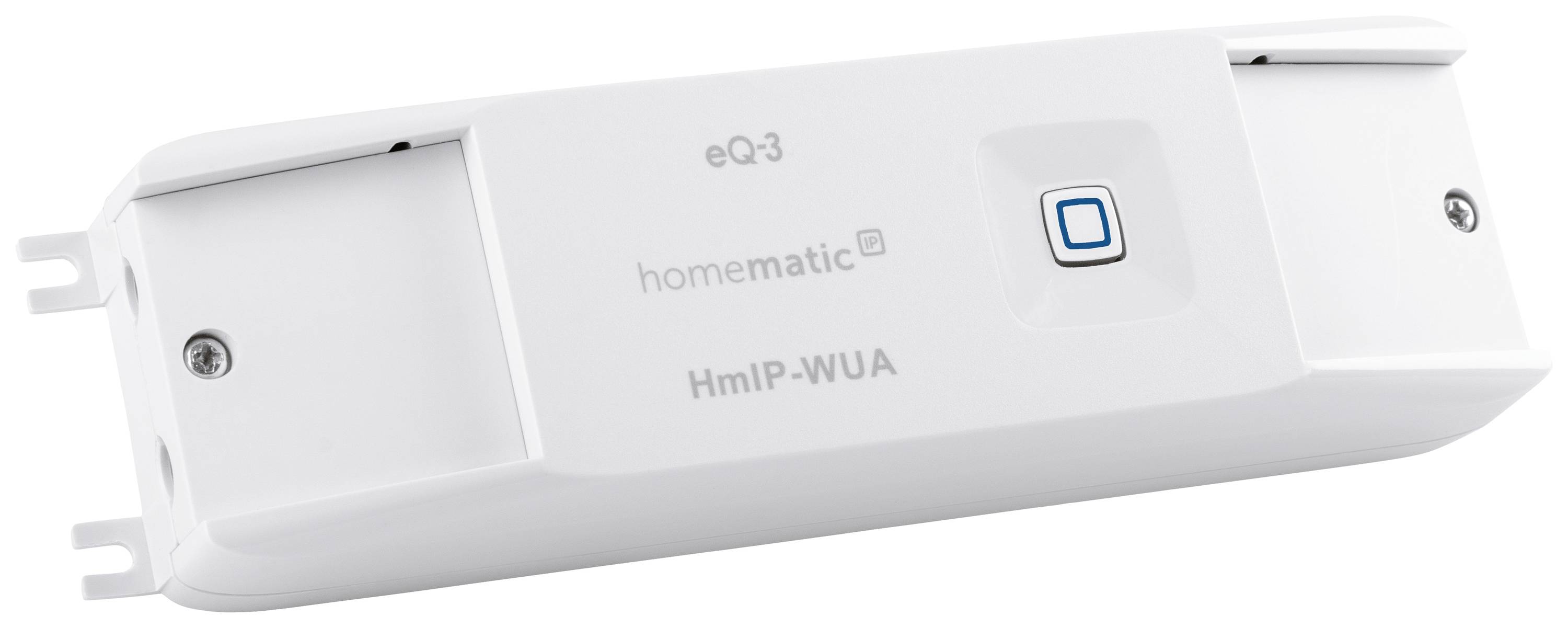

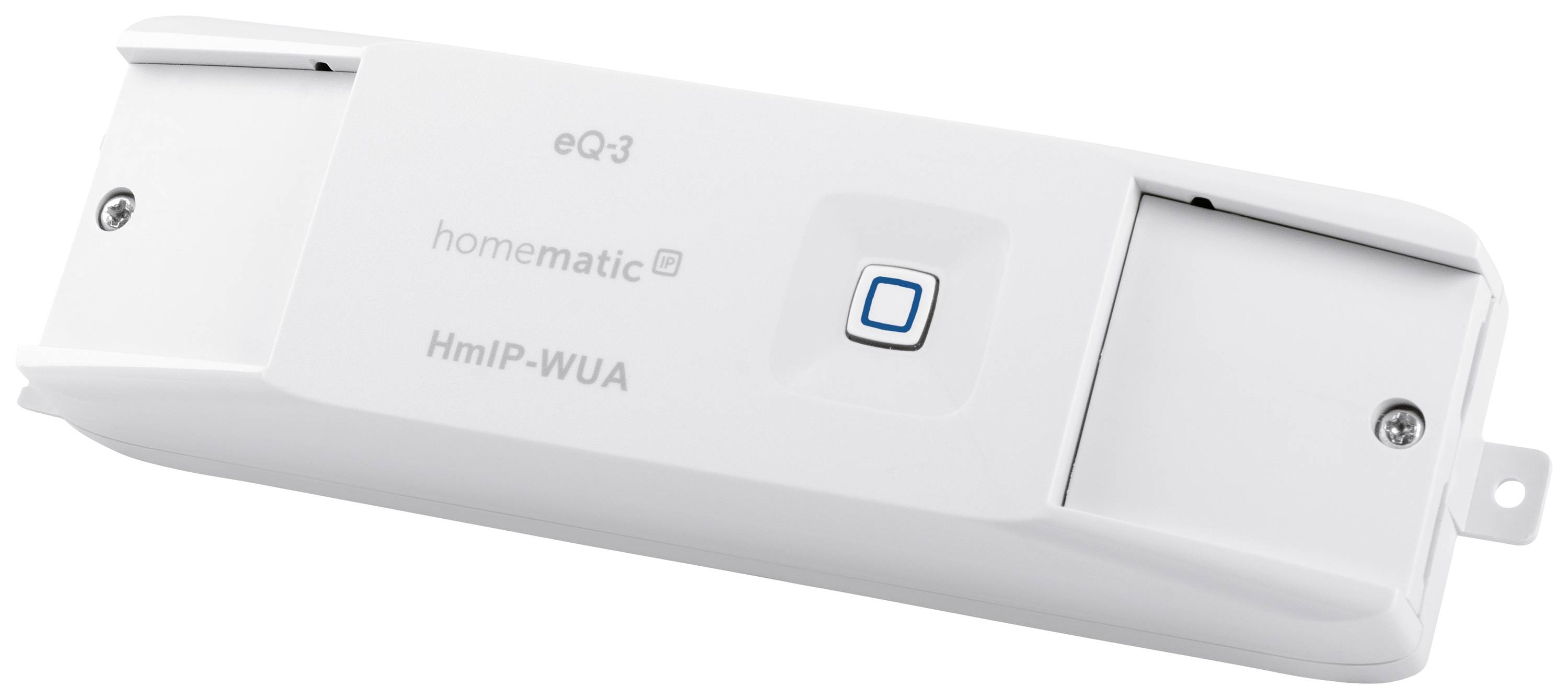

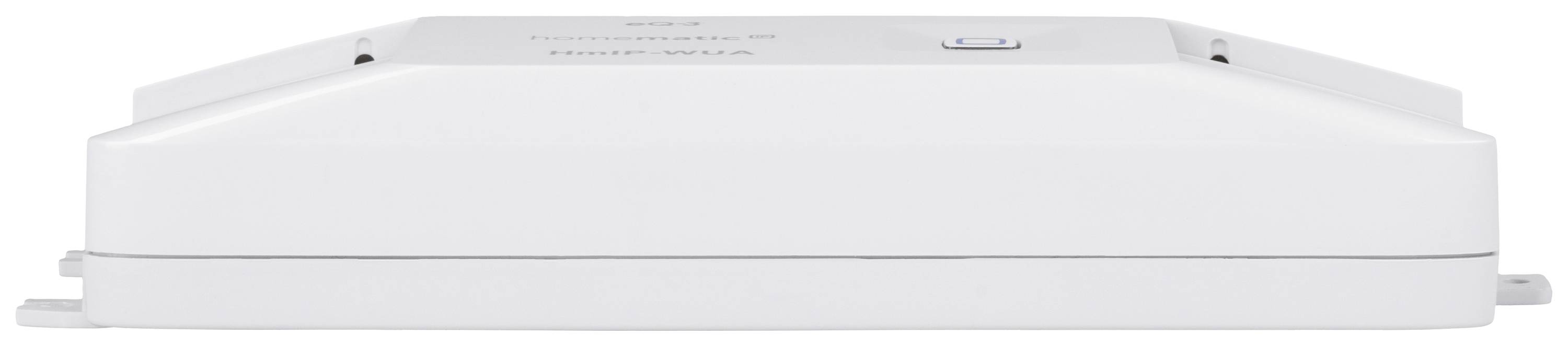

Homematic IP bezdrôtový Univerzálny akčný člen HmIP-WUA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Hlavné benefity
Univerzálny spínač Homematic IP - 0-10 V - 154761A0
- Dva paralelné spínacie výstupy
- Pohodlné a flexibilné ovládanie
- Prídavné relé
- Jednoduchá montáž

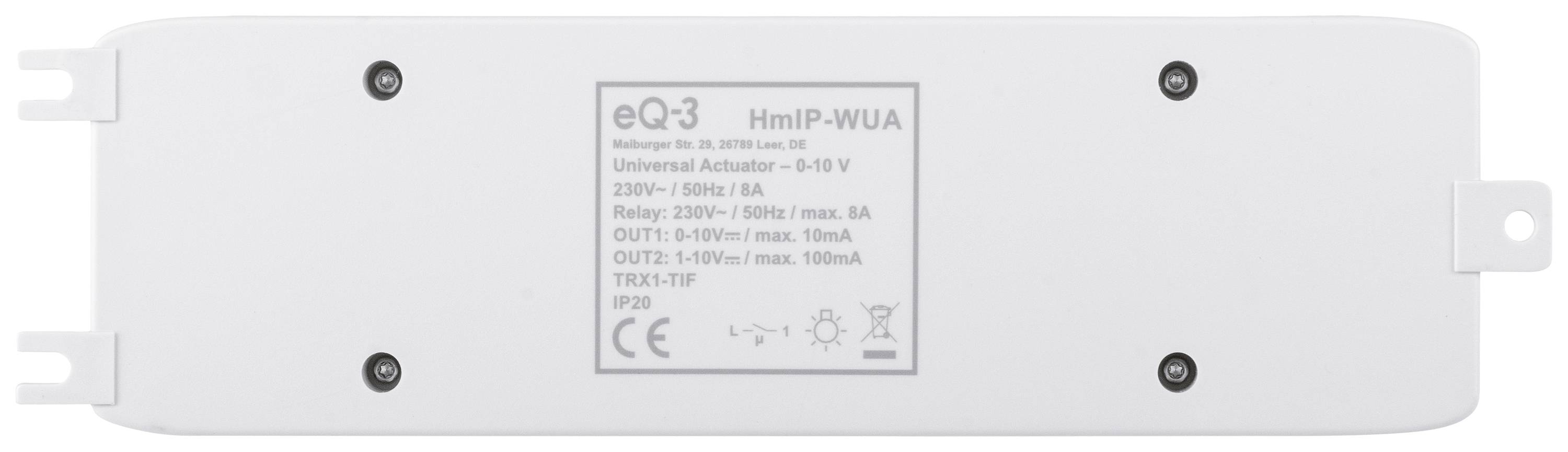

Technické parametre
- Napájacie napätie: 230 V~/50 Hz
- Prúdový odber: 8 A max./16 mA typ.
- Spínané napätie: 230 V~
- Spotreba energie v režime nečinnosti: 200 mW

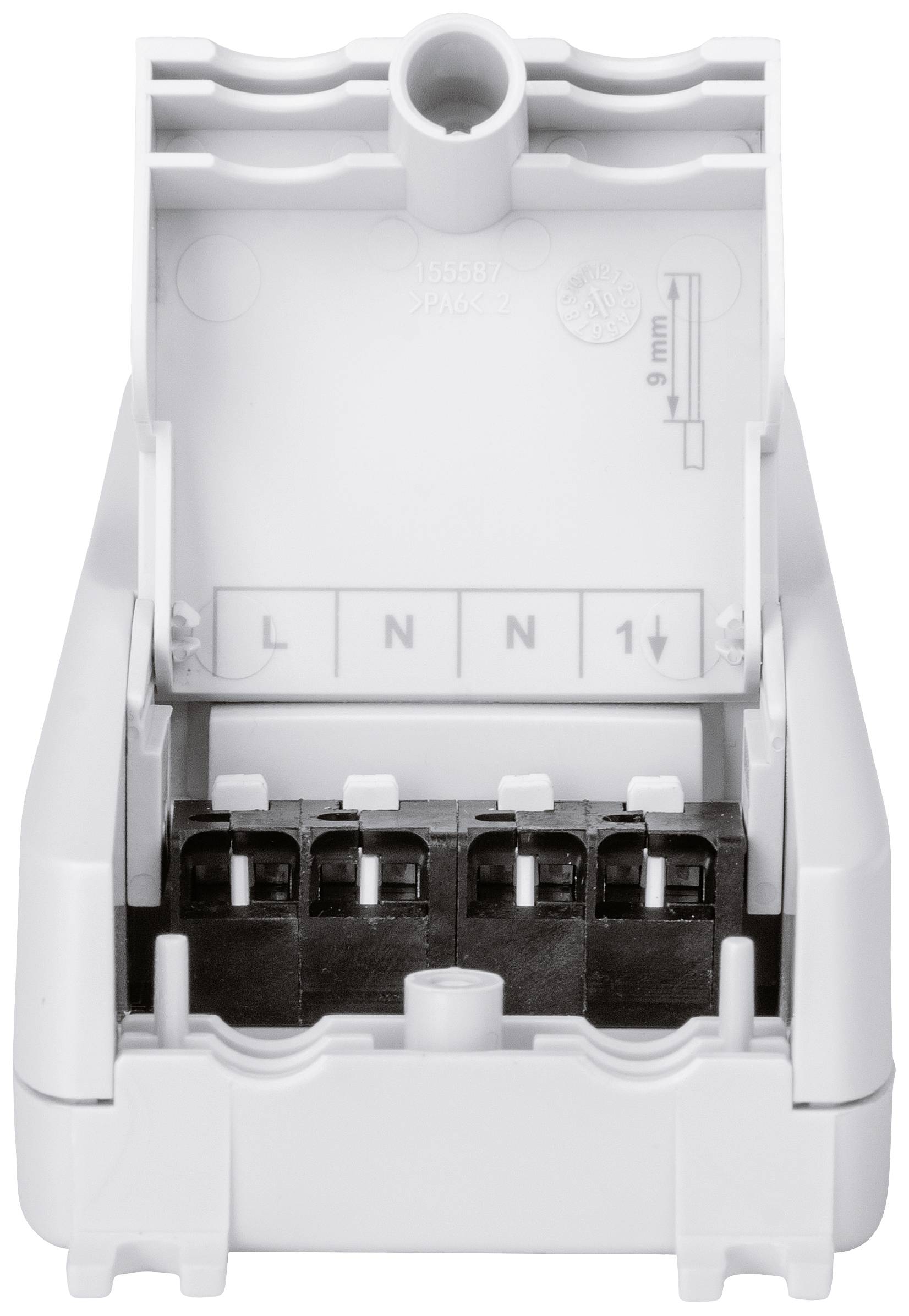

- Prierez kábla: 230 V svorky 1,5-2,5 mm², 0-10 V svorky 0,25-1,5 mm²
- Teplota okolia: 5 až 35 °C
- Rádiofrekvenčné pásmo: 868,0 - 868,60 MHz; 869,4 - 869,65 MHz
- Relé: normálne otvorené, 1-pólové, μ-kontakt
- Kategória výrobku
Univerzálny akčný člen
- Séria
Homematic IP
- Bezdrôtový štandard (Smart Home)
špecifikácia výrobcu
- Namiesto použitia
do interiéru
IP20
- Napájanie
230 V
- Prevádzkové napätie
230 V
- Prenos dát (Smart Home)
bezdrôtový
- Frekvencia
868 MHz
240 m
- Spôsob montáže
montáž na stenu
montáž do stropného podhľadu
- Farba
biela
- Šírka
51 mm
- V
31 mm
- Hĺbka
187 mm
- Hmotnosť
145 g
- Rozmer.
(š x v x h) 51 x 31 x 187 mm
- Základná stanica
požadovaná
- Smer toku signálu
obojsmerný (bi)
n.rel.
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2633064 Homematic IP bezdrôtový Univerzálny akčný člen HmIP-WUA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2633064 Homematic IP bezdrôtový Univerzálny akčný člen HmIP-WUA
Popis
Univerzálny spínač Homematic IP napájaný zo siete je súčasťou systému inteligentnej domácnosti Homematic IP a umožňuje ovládanie riadeného vetrania obytného priestoru (KWL) alebo analógových ovládateľných stmievačov. Pohon možno jednoducho ovládať pomocou aplikácie Homematic IP, v ktorej sa dajú ľahko nastaviť aj časové profily.

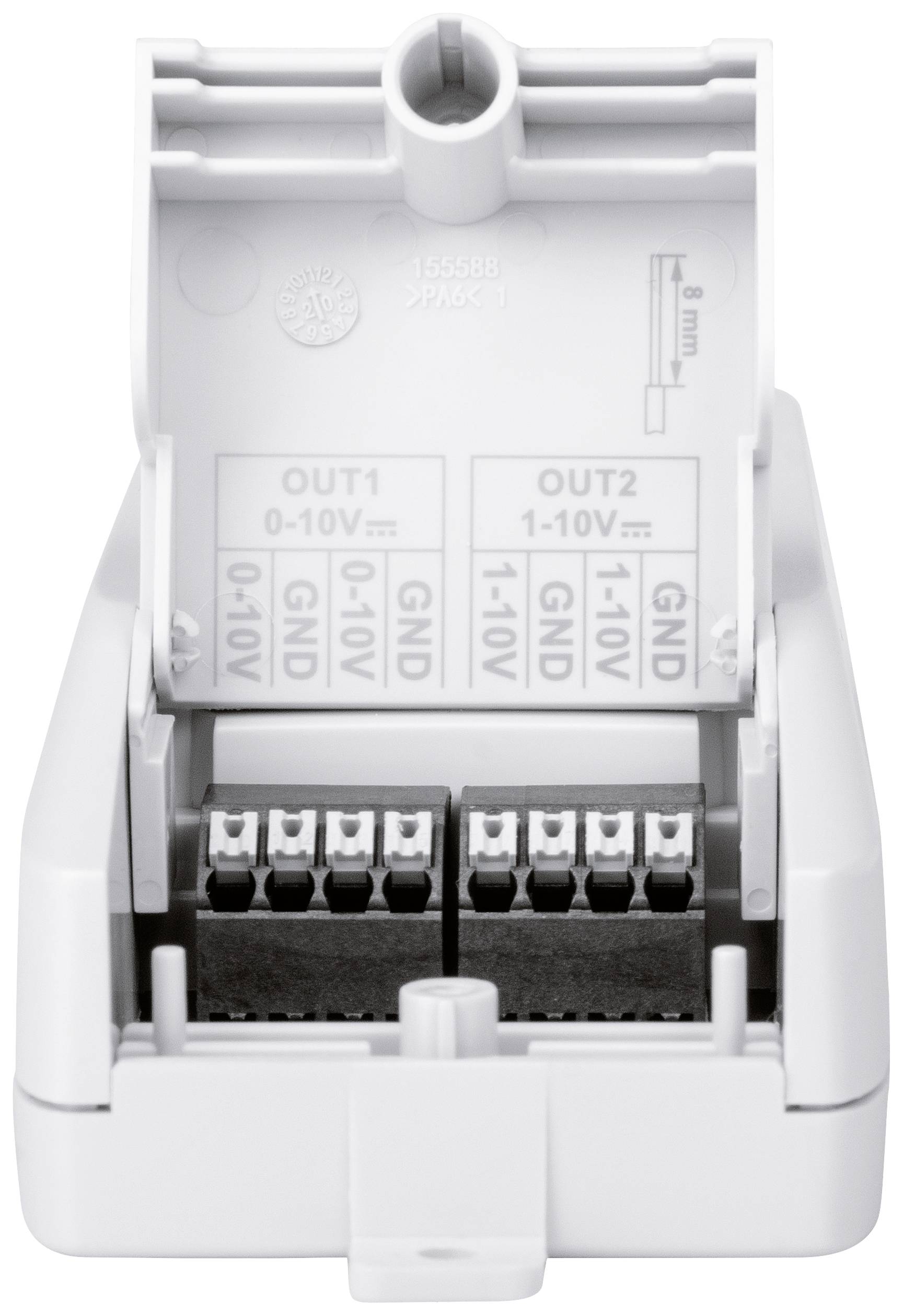

Univerzálny spínací aktor má spínací výstup s rozhraním 0-10 V, ktorý možno použiť napríklad na pohodlné ovládanie elektronických predradníkov alebo riadené vetranie obytných priestorov. K paralelnému rozhraniu 1-10 V je možné pripojiť aj spotrebič, napríklad stmievač.
Ak je ovládač pripojený k prepínaču Homematic IP, zosilnené vetranie sa dá jednoducho implementovať stlačením tlačidla. Časové profily zabezpečujú, že vetranie obytného priestoru cez deň funguje na normálnej úrovni a v noci sa znižuje výkon. To šetrí energiu a znižuje nepríjemný hluk ventilácie. Po pripojení bežného spotrebiča je možné ho zapnúť alebo vypnúť aj pomocou prídavného relé hneď vedľa napájacieho zdroja. Na rozdiel od bežných pohonov je tak možné pripojené zariadenie úplne odpojiť od napájania.
Univerzálny spínač Homematic IP možno namontovať na stenu alebo do medzistropu pomocou štandardných skrutiek a hmoždiniek vďaka bočným montážnym konzolám.
Tento text bol preložený strojovo.
Univerzálny spínací aktor má spínací výstup s rozhraním 0-10 V, ktorý možno použiť napríklad na pohodlné ovládanie elektronických predradníkov alebo riadené vetranie obytných priestorov. K paralelnému rozhraniu 1-10 V je možné pripojiť aj spotrebič, napríklad stmievač.
Ak je ovládač pripojený k prepínaču Homematic IP, zosilnené vetranie sa dá jednoducho implementovať stlačením tlačidla. Časové profily zabezpečujú, že vetranie obytného priestoru cez deň funguje na normálnej úrovni a v noci sa znižuje výkon. To šetrí energiu a znižuje nepríjemný hluk ventilácie. Po pripojení bežného spotrebiča je možné ho zapnúť alebo vypnúť aj pomocou prídavného relé hneď vedľa napájacieho zdroja. Na rozdiel od bežných pohonov je tak možné pripojené zariadenie úplne odpojiť od napájania.
Univerzálny spínač Homematic IP možno namontovať na stenu alebo do medzistropu pomocou štandardných skrutiek a hmoždiniek vďaka bočným montážnym konzolám.
Tento text bol preložený strojovo.
Prevedenie
- Univerzálny spínač Homematic IP napájaný zo siete s rozhraním 0-10 V a 1-10 V umožňuje individuálne ovládanie riadeného vetrania obytného priestoru (KWL) alebo analógovo ovládateľných stmievačov prostredníctvom aplikácie Homematic IP.
- Pripojené záťaže je možné zapnúť alebo vypnúť pomocou prídavného relé
- Robustné puzdro umožňuje montáž na stenu alebo do medzistropu.
Rozsah dodávky
- Homematic IP univerzálny pohon 0-10V
- návod na použitie.
Rady
Upozornenie: Tento produkt už nie je kompatibilný s ovládacím panelom CCU2.
Požiadavky na systém
- Na prevádzku je potrebné jedno z nasledujúcich riešení:
- Homematic IP Access Point s bezplatnou aplikáciou pre smartfóny a cloudovou službou
- Centrálny CCU3 s lokálnym používateľským rozhraním WebUI
- Partnerské riešenia tretích strán.
