Housing MCV 1,5/ 3-G-3,81 P26 THR 1707434 Phoenix Contact

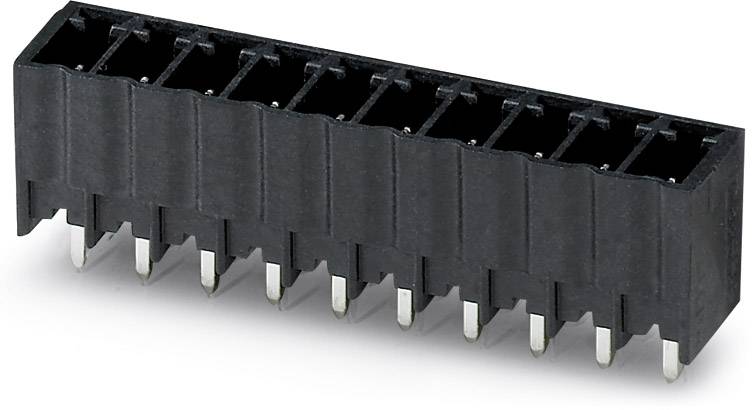

Čierny, obdĺžnikový elektrický konektor s desiatimi kovovými kolíkmi určený na montáž na dosku plošných spojov.

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

MCV

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

17 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (0,82 € / kus)

40,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Housing MCV 1,5/ 3-G-3,81 P26 THR

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: MCV

Vlastnosti: pre reflow proces
so skrutkovým uzáverom
uzavretý

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 3

Počet pólov: 3

Šírka: 12.82 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

Rozmer.: (d x š x v) 7.25 x 12.82 x 11.80 mm

Pripojenie: tlačené

Číslo výrobcu: 1707434

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: pocínované

Menovité napätie: 160 V

V: 11.80 mm

Dĺžka: 7.25 mm

Smer zástrčky: kolmo k DPS

Typ: MCV 1,5/ 3-G-3,81 P26 THR

Na stiahnutie

Datasheet

Datasheet 568608 Housing MCV 1,5/ 3-G-3,81 P26 THR 1707434 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 568608 Housing MCV 1,5/ 3-G-3,81 P26 THR 1707434 Phoenix Contact

Popis

Header, Nominal current: 8 A, Rated voltage (III/2): 160 V, Number of positions: 3, Pitch: 3.81 mm, Color: Black, Contact surface: Tin, Assembly: SMD/THT/THR, User information and design recommendations for through hole reflow technology can be found under ¿Downloads¿
