HT Instruments PV SERVICE-PACK W5 digitálne/y merač parametrov fotovoltaických zariadení, grafický displej

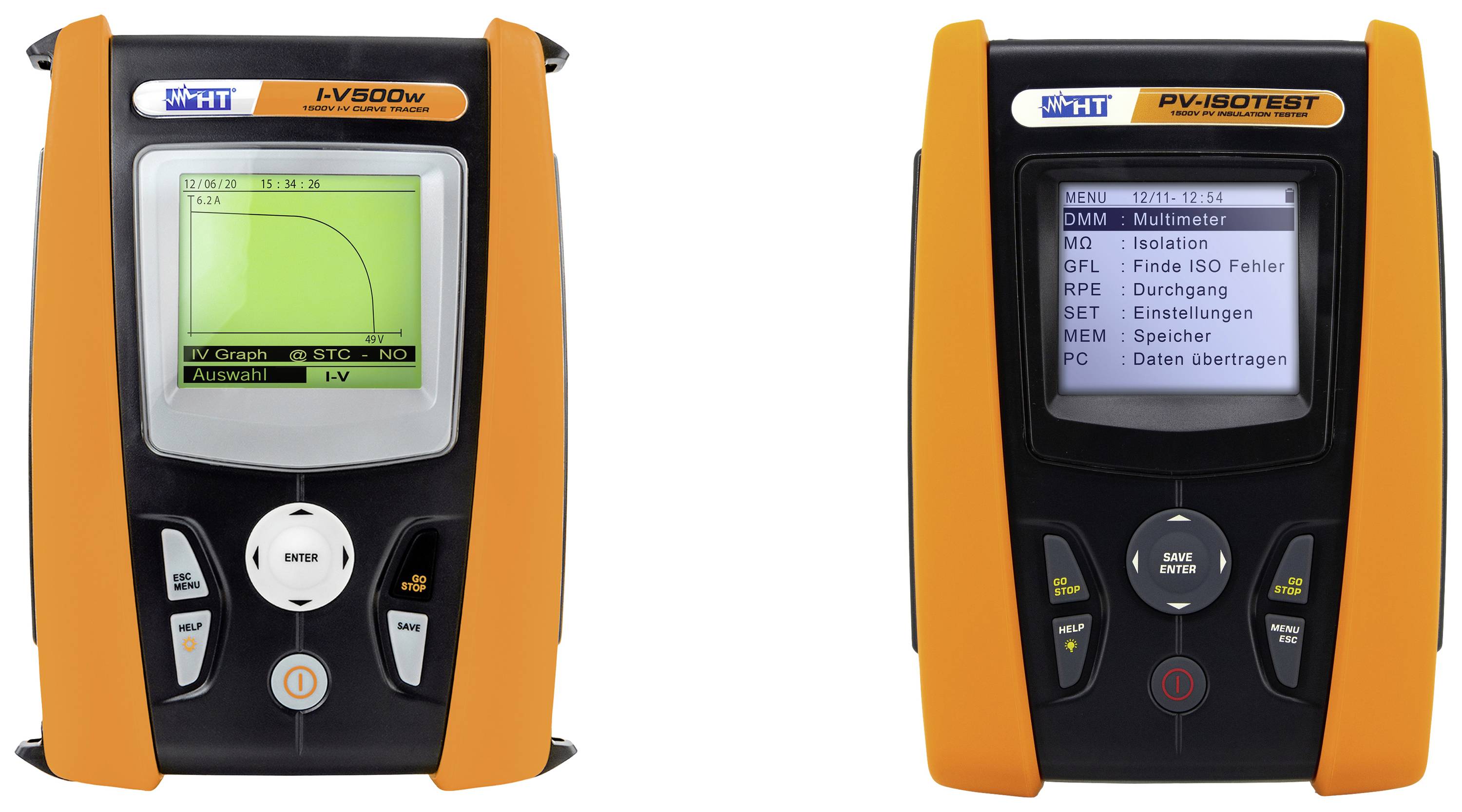

Dva prenosné testovacie prístroje s oranžovými akcentmi; vľavo prístroj s IV-krivkou na displeji; vpravo prístroj s menu možnosťami na obrazovke.

Doručenie: Pi 2. 10.

1 Set(y)

Počet

Set(y)

Celkom (5 264,23 € / kus)

5 264,23 €

bez DPH.

Doprava zadarmo

Už len 1 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Min. meraná hodnota V / DC: 3.0 V

Kategória výrobku: merač parametrov fotovoltaických zariadení

Max. meraná hodnota V / DC: 1500 V

Min. meraná hodnota V / AC: 3.0 V

Max. meraná hodnota V / AC: 1000 V

Max. meraná hodnota A / DC: 15 A

Rozhranie: USB

V: 75 mm

Šírka: 165 mm

Dĺžka: 235 mm

Hmotnosť: 1200 g

: bez certifikátu

Meranie prúdu: AC/DC

Typ: PV SERVICE-PACK W5

Displej: digitálne/y

Rozmer.: (d x š x v) 235 x 165 x 75 mm

Vlastnosti: grafický displej

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2587910 HT Instruments PV SERVICE-PACK W5 digitálne/y merač parametrov fotovoltaických zariadení, grafický displej

Popis

I-V500w
I-V500w umožňuje určenie prúdovo-napäťovej charakteristiky jednotlivých fotovoltaických modulov, ako aj modulového reťazca do max.1500 V a 15A. Prúdový výkon (Mpp), špičkový výkon, skratový prúd a napätie naprázdno sa zobrazí po stlačení tlačidla na grafickom displeji a automaticky sa prevedie na štandardné testovacie podmienky (STC). Zobrazí sa tiež IU a krivka výkonu nameraná a prevedená na STC. Z porovnania medzi nameranou a špecifikovanou charakteristickou krivkou výrobcu (v databáze modulov I-V400w je možné súčasne uložiť až 35 modulov s ich technickými údajmi) je možné okamžite vyvodiť závery o aktuálnej kvalite FV moduly. Po meraní možno namerané údaje a charakteristickú krivku uložiť s 3 referenčnými číslami (systém, reťazec, číslo modulu) a textovým komentárom v I-V400w a preniesť do PC alebo iPadu/tabletu cez opticky izolované rozhranie alebo cez W-Lan na ďalšie spracovanie (protokol) sú hodnotené. I-V400w má databázu s charakteristikami najbežnejších FV modulov. Túto databázu môže používateľ kedykoľvek rozšíriť alebo aktualizovať priamo alebo cez rozhranie PC pomocou softvéru TOPVIEW*.
PV ISOTEST
• Meranie izolácie do 1500V DC aj na živých systémoch
• Lokalizácia poruchy izolácie na FV reťazci pomocou novej funkcie GFL
• Nízkoodporové meranie (ochranný vodič) s testovacím prúdom 200mA
• Meranie polarizačného indexu (PI) a pomeru dielektrickej absorpcie (DAR)
• Meranie zložiek striedavého napätia vo FV reťazci
PV-ISOTEST je skutočnou inováciou v našom exkluzívnom sortimente PV meracích prístrojov!
PV-ISOTEST zisťuje izolačný odpor jednotlivého modulu, stringu alebo aj celého FV poľa s testovacím napätím do 1500 V DC v súlade s EN62446 (VDE0126-23).
Kvôli prítomnosti napätia reťazca vyžadujú konvenčné testery izolácie vhodný adaptér na skratovanie kladných a záporných svoriek testovaného FV reťazca. S PV-ISOTEST nie je potrebné používať externé zariadenie. PV-ISOTEST vykonáva merania izolácie v plnej autonómii a sebestačnosti. Okrem toho vám PV-ISOTEST pomocou novej funkcie GFL (Ground Fault Locator) ukáže aj presnú polohu poruchy izolácie v reťazci FV systému.

Tento text bol preložený strojovo.
