Idec RF1V-3A1BL-D24, RF1V-3A1BL-D24 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Obdĺžnikové, priehľadné relé s medenou cievkou a viacerými kovovými vývodmi. Sú viditeľné značenia a čísla.

Ilustračný obrázok

Technický výkres obdĺžnikového elektronického komponentu s maximálnymi rozmermi 40 x 24 x 13 milimetrov.

Technický výkres obdĺžnikového strojného dielu s viacerými otvormi a presnými rozmermi v milimetroch.

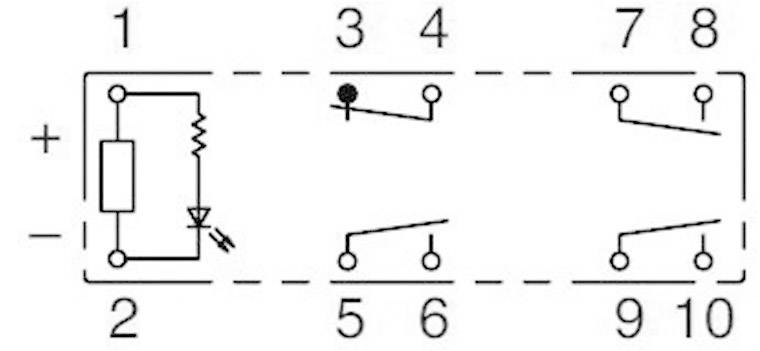

Diagram elektrického relé so cievkou, odporom a diódami. Svorky sú číslované od 1 do 10, zobrazujú polohy spínačov.

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

3 spínacie

1 rozpínací

Spínacie napätie (max.)

30 V/DC

250 V/AC

Doručenie: Pi 2. 10.

59 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (30,07 € / kus)

30,07 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: RF1V-3A1BL-D24

Menovité napätie cievky: 24 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 1600 Ω

Typ kontaktu: 3 spínacie
1 rozpínací

Materiál kontaktu: AgSnO2

Spínacie napätie (max.): 30 V/DC
250 V/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 180 W
1500 VA

Pripojenie: spájkovacie piny

Reakčná doba: 8 ms

Čas rozpadu: 20 ms

Min. teplota: -40 °C

Max. teplota: +85 °C

Dĺžka: 40 mm

Šírka: 13 mm

V: 24 mm

Rozmer.: (d x š x v) 40 x 13 x 24 mm

Obsah: 1 ks

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504691 Idec RF1V-3A1BL-D24, RF1V-3A1BL-D24 relé do DPS, monostabilný, 1 cievka, 30 V/DC, 250 V/AC, 6 A, 1 ks

Popis

Nútene vedené kontaktné relé sa používajú v bezpečnostných obvodoch na monitorovanie výstupov bezpečnostných spínačov (napr. IDEC HS5B, HS5D, HS6B), svetelných závesov a tlačidiel núdzového zastavenia (napr. IDEC XA1E, XW1E, YW1B). Môžu byť tiež použité na rozšírenie výstupov bezpečnostných relé a bezpečnostných ovládacích zariadení (napr. IDEC FS1A). Normy a schválenia: EN50205, EN61810-1, UL508, CSA C22.2 č.14.
