ifm Electronic inkrementálne rotačný snímač 1 ks RV3100 magnetické upínacia

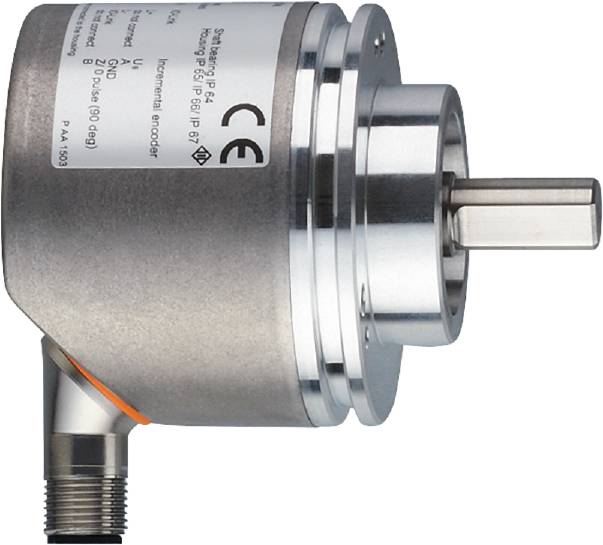

Strieborný valcovitý senzor, so zobrazenými CE a Ex certifikátmi, s elektrickým pripojením a kovovým stĺpikom, určený pre priemyselné použitie.

Ilustračný obrázok

Kategória výrobku

rotačný snímač

Vyhotovenie (senzory)

inkrementálne

Min. prevádzkové napätie

4.75 V/DC

Prevádzkové napätie max.

30 V/DC

Pripojenie

zástrčka M12, 5-pólová

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (231,71 € / kus)

231,71 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

ifm RV3100 pevný hriadeľ enkóder

Definovaná sekvencia impulzov pre spoľahlivú detekciu rýchlosti
Pre presné určenie polohy a meranie vzdialenosti
Vysoká odolnosť proti nárazom a vibráciám vďaka princípu magnetického snímania
Rozlíšenie voľne programovateľné od 1... 10 000
Pohodlná komunikácia a parametrizácia cez IO-Link

Technické parametre

Rozmery [mm]: Ø 58 / L = 79,5
Systém skenovania: magnetický
Rozlíšenie: 1...10000; (parametrizovateľné; výrobné nastavenie: 1024) riadkov
Princíp činnosti rotačný snímač: inkrementálny
Uhol snímača presnosti [°]: 0,1
Revízia IO-Link: 1.1
Typ prenosu IO-Link: COM2 (38,4 kBaud)
Teplota okolia-1 [°C]: -40...85
Montážna príruba: upínacia príruba
Čas oneskorenia v pohotovostnom režime [s]: 0,5
Prevádzkové napätie [V]: 4,75...30 DC
Referenčný teplotný krútiaci moment [°C]: 20
Elektrická verzia: HTL/TTL
Hmotnosť [g]: 392 000
Komunikačné rozhranie: IO-Link
Ochrana proti skratu: áno
Skladovacia teplota [°C]: -40...85
Max. počiatočný krútiaci moment [Nm]: 1
Maximálne elektrické otáčky [ot./min]: 12000
Max. mechanické otáčky [ot./min]: 12000
Max. axiálne zaťaženie hriadeľa na konci hriadeľa [N]: 40
Max. zaťaženie hriadeľa radiálne na konci hriadeľa [N]: 60
Max. prípustná relatívna vlhkosť [%]: 95; (Kondenzácia nie je povolená)
Min. doba cyklu procesu [ms]: 2.3
MTTF: 292
Možnosti parametrizácie: Rozlíšenie; smer otáčania; HTL; TTL
Fázový posun A a B [°]: 90
Frekvencia spínania [kHz]: 1000
Trieda ochrany: IP 65; IP66; (Strana krytu: IP 67; Strana hriadeľa: IP 64)
Trieda ochrany: III
Režim SIO: áno
Zástrčka: Rozloženie kolíkov: 0063 - Zástrčka: 1 x M12, radiálna, možno použiť aj axiálne; Kódovanie: A; Telo rukoväte: 1.4401 (nehrdzavejúca oceľ / 316); Max. dĺžka kábla: 100 m; (IO-Link: max. 20 m)
Spotreba prúdu [mA]:< 150
Prúdová zaťažiteľnosť na výstup [mA]: 50
Ochrana proti prepólovaniu: áno
Konštrukcia hriadeľa: pevný hriadeľ
Priemer hriadeľa [mm]: 10
Materiál hriadeľa: nehrdzavejúca oceľ
