ifm Electronic LT3922, LT3922 hladinové a teplotné čidlo, 18 - 30 V/DC, 1 ks

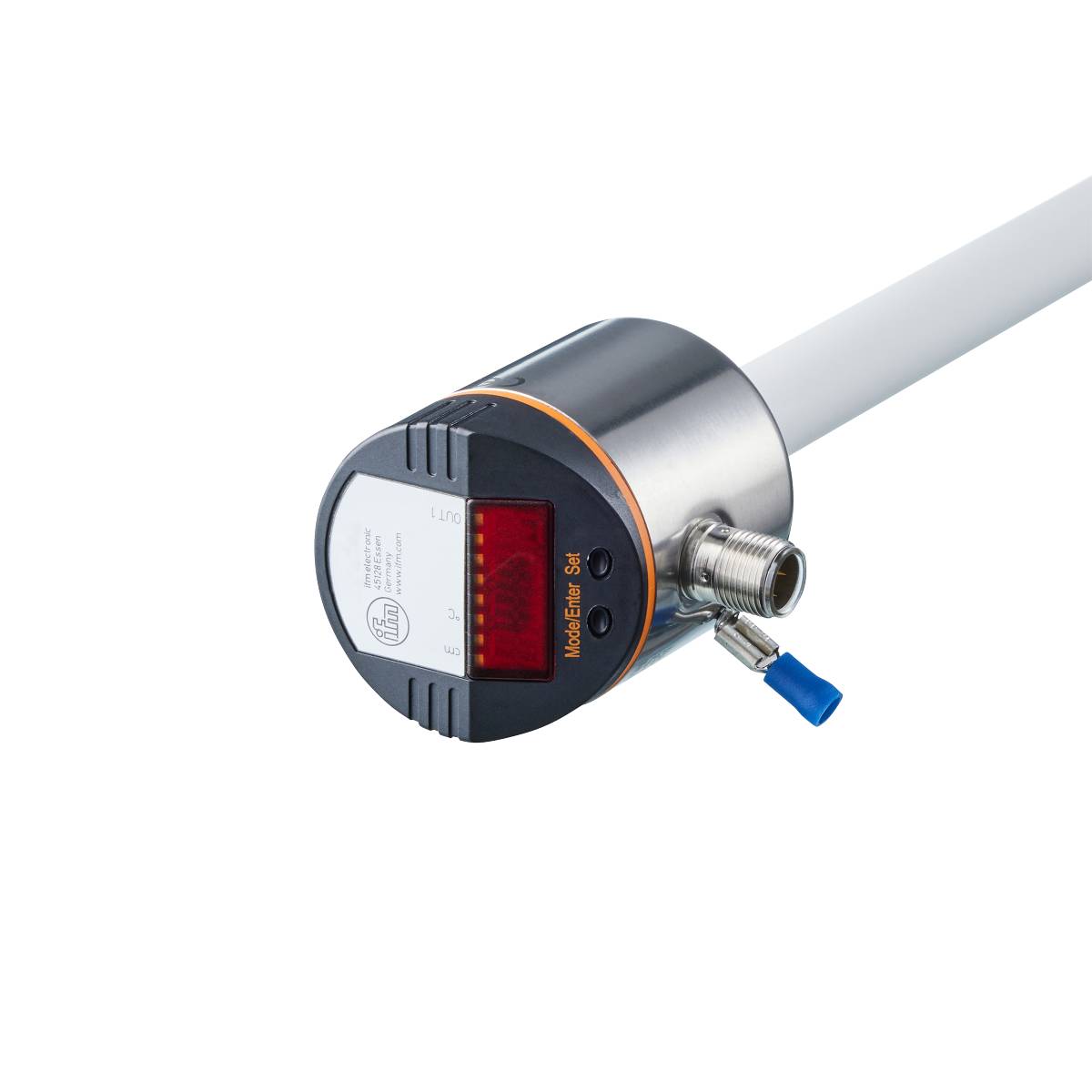

Snímač s digitálnym displejom a kovovým krytom, namontovaný na potrubie. Vhodný pre priemyselné aplikácie na meranie tlaku alebo prietoku.

Ilustračný obrázok

Kategória výrobku

hladinové a teplotné čidlo

Min. prevádzkové napätie

18 V/DC

Prevádzkové napätie max.

30 V/DC

Typ

LT3922

Prevádzkové napätie

18 - 30 V/DC

Datasheety: (PDF)

Doručenie: Pi 25. 9.

Počet

Celkom (592,68 € / kus)

592,68 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

ifm LT3922 Elektronický snímač hladiny a teploty

Spoľahlivé monitorovanie hladiny v kontajneroch a nádržiach
Na použitie vo vode, olejoch a chladiacich mazivách
Pohodlné nastavenie spínacej funkcie a spínacích bodov
Monitorovanie hladiny a teploty iba jedným zariadením
Ľahko čitateľný 4-miestny LED displej
Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link

Technické parametre

Rozmery [mm]: Ø 16
Aktívna plocha A [mm]: 195
Analógové výstupné napätie [V]: 0...10, invertovateľné
Analógový výstupný prúd [mA]: 4...20, invertovateľný
Dynamika odozvy T09 - sledovanie teploty [s]: 90
Počet analógových výstupov: 1
Počet digitálnych výstupov: 1
Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
Displej: Zobrazovacia jednotka: 2 x LED, zelená (cm, °C); Stav spínania: 1 x LED, žltá; Namerané hodnoty: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
Pevnosť v tlaku [MPa]: 0,05
Revízia IO-Link: 1.1
Štandard SDCI: IEC 61131-9
Dĺžka lišty L [mm]: 264
Typ prenosu IO-Link: COM2 (38,4 kBaud)
Teplota okolia-1 [°C]: 0...60
Výrobné nastavenie: Minerálne oleje
Opakovateľnosť: ±2
Rozlíšenie [mm]: 5
Rozlíšenie - sledovanie teploty [K]: 0,5
Rozlíšenie spínaného výstupu - sledovanie teploty [K]: 0,5
Konštrukcia ochrany proti skratu: tepelná, taktovaná
Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
Výstupný signál: spínací signál; analógový signál; IO Link
Požadovaná trieda hlavného portu: A
Čas oneskorenia pripravenosti [s]:< 3
Prevádzkové napätie [V]: 18...30 DC
Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
Dielektrická konštanta média:> 2
Elektrická verzia: PNP/NPN
Celkové výstupy: 2
Hmotnosť [g]: 290 900
Hysterézia OP - rozsah nastavenia [mm]: 2
V krokoch po - Rozsah nastavenia [mm]: 5
V krokoch po - Monitorovanie teploty [°C]: 0,5
Neaktívna plocha I1 / I2 [mm]: 53 / 16
Komunikačné rozhranie: IO-Link
Ochrana proti skratu: áno
Skladovacia teplota [°C]: -25...80
Max. záťaž [Ω]: 500
Max. pokles napätia spínací výstup DC [V]: 2,5
Médiá: Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja; voda; médiá podobné vode
Stredná teplota - chladiace mazivo [°C]: 0...35; (s potrubím klimatizácie E43100 35...65)
Teplota média - olej [°C]: 0...70
Teplota média - voda [°C]: 0...35; (s potrubím klimatizácie E43100 35...65)
Krátkodobá stredná teplota - olej [°C]: 0...90; (< 1 hodina)
Rozsah merania - sledovanie teploty [°C]: -20...90
Chyba merania: ± 5
Min. záťažový odpor [Ω]: 2000
Min. doba cyklu procesu [ms]: 4,5
MTTF: 223
Nevhodné pre: vysoko vodivé médiá; priľnavé médiá; granule; hromadný tovar; kyseliny; Lye
Napätie nulového signálu [V]: 0
Prúd nulového signálu [mA]: 4,0
Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; prúdový/napäťový výstup; SP/rP poloha; úprava operácie; výber médií; nastavenie posunu; Oneskorenie preraďovania/podraďovania
Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
Analógové procesné dáta: 4
Binárne údaje o procese: 1
Referenčný bod OP - rozsah nastavenia [mm]: 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - VYP.
Spínací bod rP - rozsah nastavenia [mm]: 20...195
Spínací bod rP - sledovanie teploty [°C]: -20...89,5
Spínací bod SP - rozsah nastavenia [mm]: 25...200
Spínací bod SP - sledovanie teploty [°C]: -19,5...90
Presnosť spínacieho bodu - sledovanie teploty [K]: ± 1,5
Trieda ochrany: IP 67
Trieda ochrany: III
Režim SIO: áno
Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A
Prúdová spotreba [mA]:< 50
Dôkaz preťaženia: áno
Ochrana proti prepólovaniu: áno
Plné napätie signálu [V]: 10
Prúd plného signálu [mA]: 20
Materiály prichádzajúce do styku s médiom: PP
