ifm Electronic SM6004, SM6004 magnetické indukčné čidlo prietoku, 20 - 30 V/DC, 1 ks

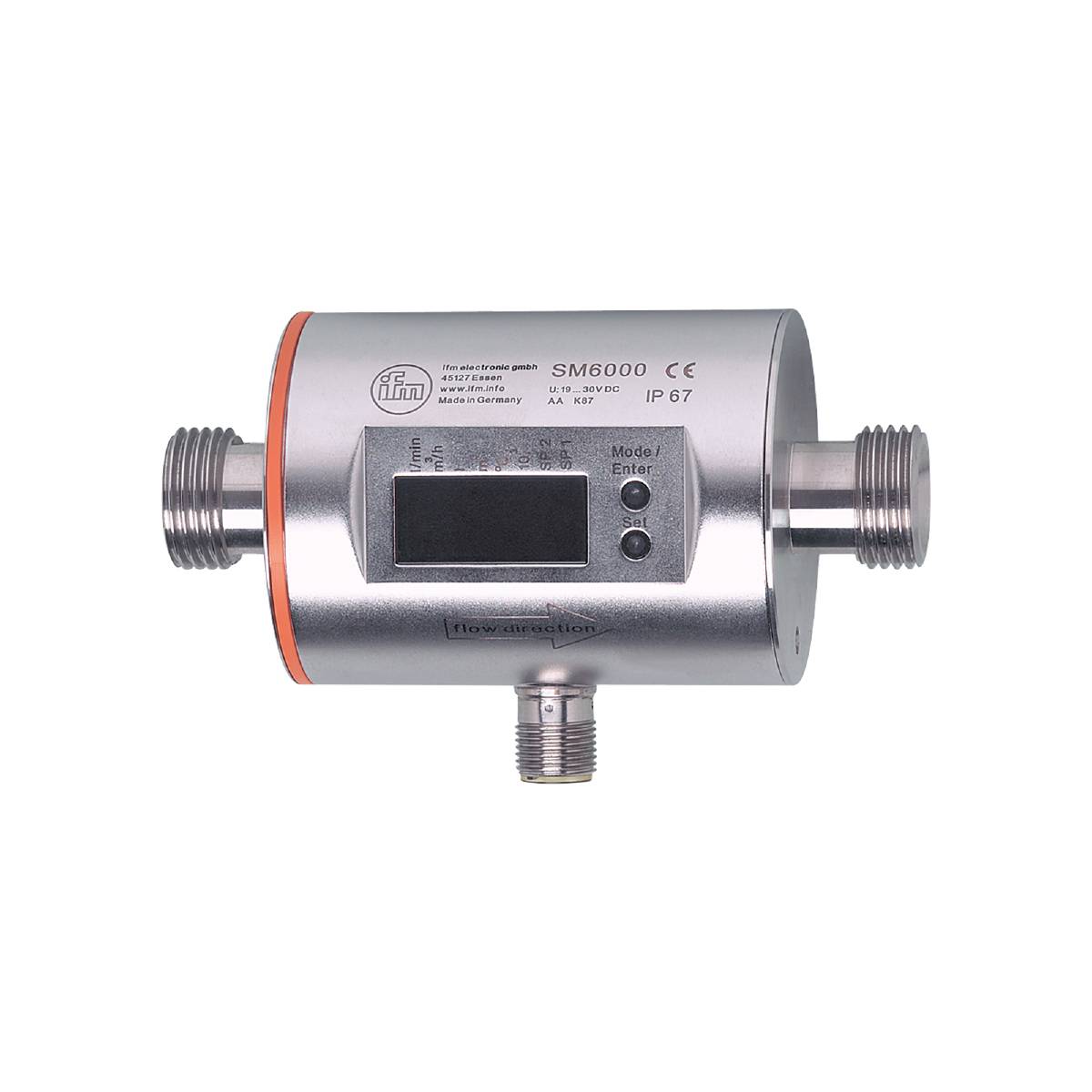

Kovový prietokomer s digitálnym displejom, model SM6000 od spoločnosti IFM Electronic, zobrazuje pripojenie a stupeň krytia IP67.

Ilustračný obrázok

Kategória výrobku

magnetické indukčné čidlo prietoku

Min. prevádzkové napätie

20 V/DC

Prevádzkové napätie max.

30 V/DC

Typ

SM6004

Prevádzkové napätie

20 - 30 V/DC

Datasheety: (PDF)

Doručenie: Št 29. 10.

Počet

Celkom (719,51 € / kus)

779,17 €

-8 %

719,51 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

ifm SM6004 magneto-indukčný snímač prietoku

Presné meranie prietoku, spotreby a teploty média
Vysoká presnosť, reprodukovateľnosť a dynamika merania
Na použitie vo vodou chladených chladiacich okruhoch
S dvoma presnými analógovými výstupmi
Ľahko čitateľný 4-miestny LED displej

Technické parametre

Analógový výstupný prúd [mA]: 4...20; (škálovateľné)
Analógový koncový bod - sledovanie teploty [°C]: 0...80
Analógový koncový bod AEP [gpm]: 1,32...6,6
Analógový koncový bod AEP [l/min]: 5...25
Analógový štartovací bod - sledovanie teploty [°C]: -20...60
Analógový počiatočný bod ASP [gpm]: 0...5,28
Analógový počiatočný bod ASP [l/min]: 0...20
Dynamika odozvy T05 / T09 - monitorovanie teploty [s]: T09 = 20 (Q> 1 l/min)
Doba odozvy - monitorovanie prietoku [s]: 0,15; (dAP = 0, T19)
Počet analógových výstupov: 2
Počet vstupov a výstupov: Počet analógových výstupov: 2
Displej: Zobrazovacia jednotka: 6 x LED, zelená (l/min, m³/h, gpm, gph, °C, °F); Namerané hodnoty: alfanumerický displej, 4 číslice; Programovanie: alfanumerický displej, 4 číslice
Rozsah zobrazenia [gpm]: -7,92...7,92
Rozsah zobrazenia [l/min]: -30...30
Zobrazovacia jednotka: l/min; m³/h; gpm; gph; °C; °F
Pevnosť v tlaku [MPa]: 1,6
Teplota okolia-1 [°C]: -10...60
Použitie: na priemyselné použitie
Rozlíšenie [gpm]: 0,01
Rozlíšenie [l/min]: 0,02
Rozlíšenie - sledovanie teploty [°C]: 0,2
Výstupný signál: analógový signál
Čas oneskorenia pripravenosti [s]: 5
Zvláštnosť: Pozlátené kontakty
Prevádzkové napätie [V]: 20...30 DC; (podľa SEL/PEL)
Hodnota procesu tlmenia dAP - monitorovanie prietoku [s]: 0...3
Pevnosť v tlaku [bar]: 16
Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
Presnosť - monitorovanie teploty [K]: ± 2,5 (Q> 1 l/min)
Presnosť (v meracom rozsahu) - monitorovanie prietoku: ± (2% MW + 0,5% MW)
Celkové výstupy: 2
Hmotnosť [g]: 481 500
V krokoch po - Monitorovanie teploty [°C]: 0,2
Skladovacia teplota [°C]: -25...80
MAWP pre aplikácie podľa CRN [bar]: 17.7
Maximálna záťaž [Ω]: 500
Médiá: Vodivé kvapalné médiá; voda; médiá na vodnej báze
Teplota média [°C]: -10...70
Rozsah merania [gpm]: 0,03...6,6
Rozsah merania [l/min]: 0,1...25
Rozsah merania - sledovanie teploty [°C]: -20...80
Inštalácia: Pripojenie k potrubiu pomocou adaptéra
MTTF: 175
Procesné pripojenie: Závitové pripojenie G 1/2 DN15 ploché tesnenie
Veľkosť kroku [gpm]: 0,01
Prírastok [l/min]: 0,02
Trieda ochrany: IP 67
Trieda ochrany: III
Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
Prúdová spotreba [mA]: 120; (24 V)
Dôkaz preťaženia: áno
Ochrana proti prepólovaniu: áno
Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); PEEK; FKM
Opakovateľnosť - monitorovanie prietoku: ± 0,2 % MEW
