ifm Electronic TCC931 prevodník teplôt -25 do 160 °C 1 rozpínací, analógové

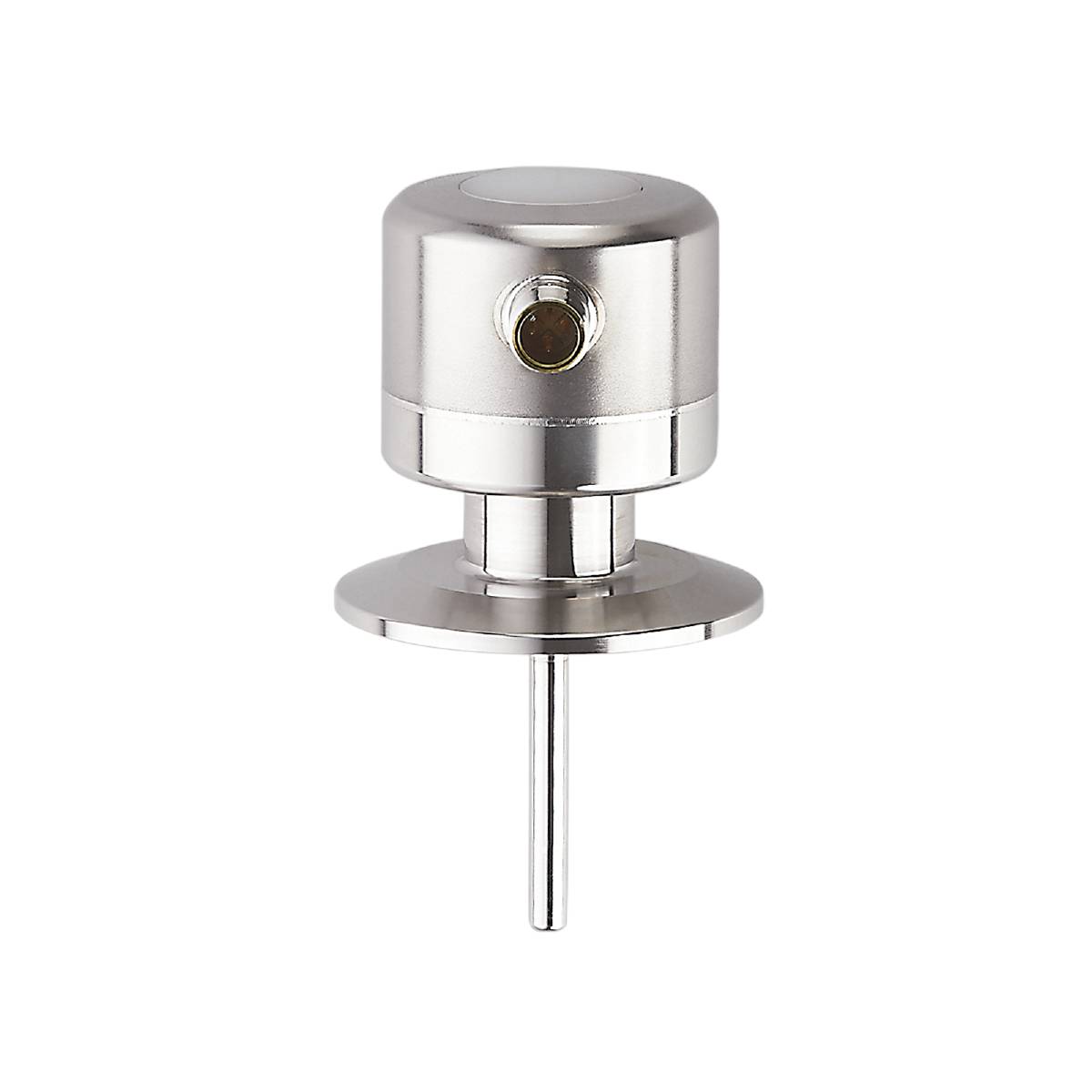

Kovový valec s tyčou pod ním, pravdepodobne technický komponent alebo snímač, pred čiernym pozadím.

Ilustračný obrázok

Kategória výrobku

prevodník teplôt

Min. teplotný rozsah

-25 °C

Max. teplotný rozsah

160 °C

Pripojenie

M12

Typ

TCC931

Datasheety: (PDF)

Doručenie: Št 24. 9.

Počet

Celkom (560,16 € / kus)

560,16 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

teplotný vysielač ifm TCC931

Okamžité hlásenie odchýlok presnosti
Zlepšite zabezpečenie kvality medzi kalibračnými intervalmi
Robustný dizajn pre neustále presné merania v náročných prostrediach
Transparentné monitorovanie snímača zaznamenávaním diagnostických hodnôt
Simulačná funkcia zjednodušuje inštaláciu
Presný analógový výstup a pohodlná komunikácia cez IO-Link

Technické parametre

Rozmery [mm]: Ø 50 / L = 164,8
Analógový výstupný prúd [mA]: 4...20
Dynamika odozvy T05 / T09 [s]: 1,5 / 4
Počet analógových výstupov: 1
Počet digitálnych výstupov: 1
Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
Revízia IO-Link: 1.1
Teplota meracieho prvku: 1 x Pt 1000
Štandard SDCI: IEC 61131-9 CDV
Typ prenosu IO-Link: COM2 (38,4 kBaud)
Teplota okolia-1 [°C]: -25...70
Rozsah merania nastavený z výroby: -10...150 °C / 14...302 °F
Rozlíšenie analógového výstupu - rozlíšenie [K]: 0,05
Verzia ochrany proti skratu: taktovaná
Výstupná funkcia: normálne zatvorená; (diagnostický signál)
Výstupný signál: analógový signál; IO Link; Stav kontroly kalibrácie
Požadovaná trieda hlavného portu: A
Čas oneskorenia pripravenosti [s]: 6
Zvláštnosť: Pozlátené kontakty
Prevádzkové napätie [V]: 18...32 DC; ("trieda dodávok 2" podľa cULus)
Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 100
Diagnostický výstup: stav kontroly kalibrácie a diagnostika chýb
Pevnosť v tlaku [bar]: 160
Inštalačná dĺžka EL [mm]: 100
Elektrická verzia: PNP/NPN
Presnosť analógového výstupu [K]: ± 0,2
Presnosť IO-Link [K]: ± 0,2
Celkové výstupy: 2
Hmotnosť [g]: 416 000
V prírastkoch [K]: 0,05
Teplota rozlíšenia IO-Link [K]: 0,01
Kalibračný kontrolný limit [K]: 0,5...3
Komunikačné rozhranie: IO-Link
Ochrana proti skratu: áno
Skladovacia teplota [°C]: -40...100
Max. záťaž [Ω]: (Ub - 15 V) x 50
Max. pokles napätia spínací výstup DC [V]: 2
Médiá: Kvapalné a plynné médiá
Rozsah merania [°C]: -25...160
Rozsah merania [°F]: -13...320
Min. doba cyklu procesu [ms]: 4.4
MTTF: 329
Kvalita povrchu Ra/Rz povrchov v kontakte s médiom: Ra:< 0,8
Možnosti parametrizácie: zobrazovacia jednotka; Škálovanie analógového výstupu; kontrolný limit kalibrácie; Diagnostický výstup spínacej logiky; Režim simulácie
Profily: digitálny merací senzor, spoločný profil, prenos škvŕn
Procesné pripojenie: Svorka DN50 (2") DIN 32676 (ISO 2852)
Analógové procesné dáta: 1
Binárne údaje o procese: 1
Referenčný prvok: 1 x NTC
Trieda ochrany: IP 68; IP69K
Trieda ochrany: III
Režim SIO: áno
Priemer tyče [mm]: 6
Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
Prúdová spotreba [mA]: 10; (24 V)
Teplotný koeficient analógového výstupu percentuálny rozsah:< ±0,02; (Pri odchýlke od referenčných podmienok 25 ± 5 °C)
Teplotný koeficient IO-Link:< ±0,01; (Pri odchýlke od referenčných podmienok 25 ± 5 °C)
Dôkaz preťaženia: áno
Ochrana proti prepólovaniu: áno
Integrovaný strážny pes: áno
Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); PEEK
