ifm Electronic ultrazvukové tlačidlo M30 PNP UIT504

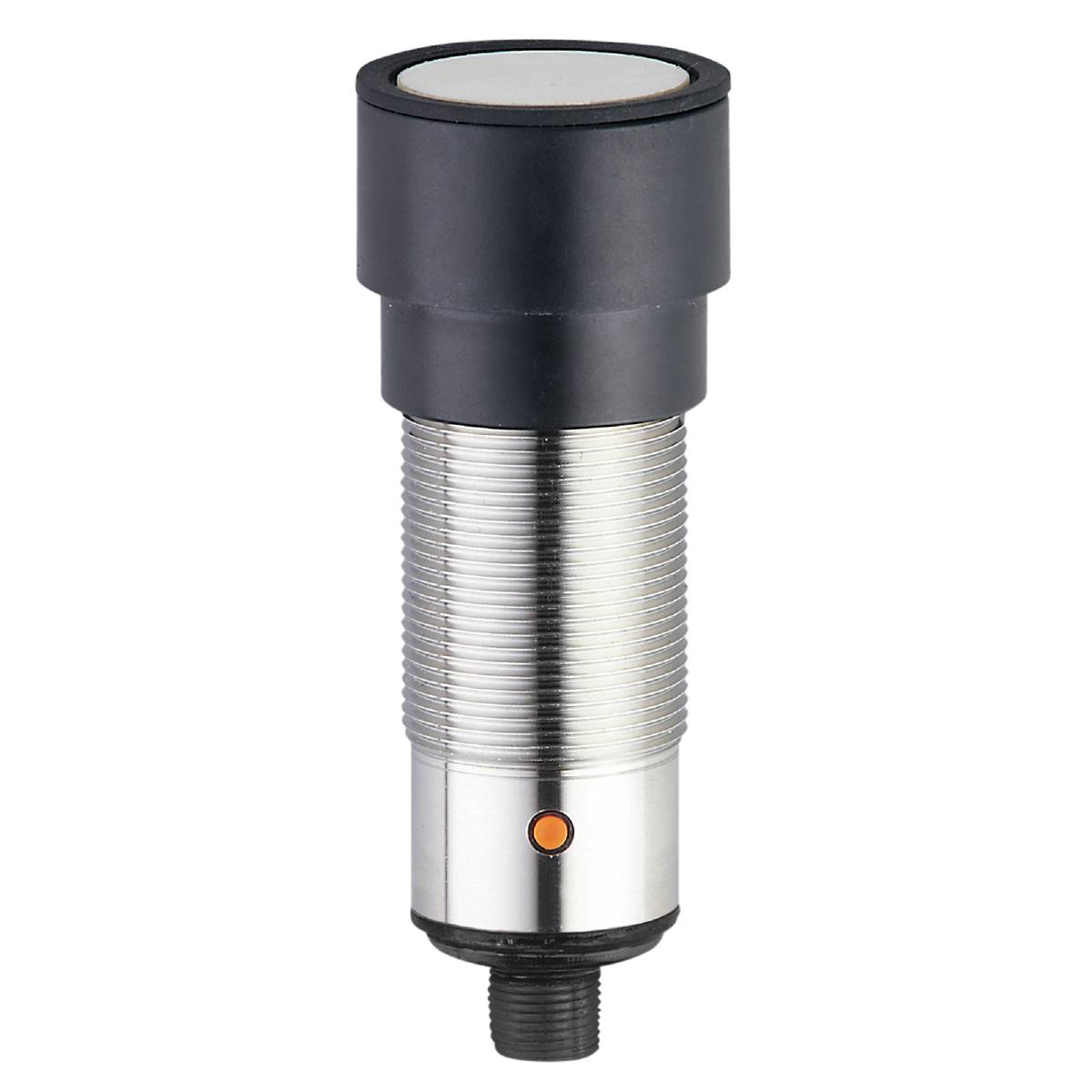

Valcový senzor s čiernym povrchom a kovovým hlavným telom, vhodný na detekciu objektov v automatizovaných procesoch.

Ilustračný obrázok

Kategória výrobku

ultrazvukové tlačidlo

Prevádzkové napätie max.

30 V/DC

Výstupy

PNP

Spínacia vzdialenosť (max.)

6000 mm

Vyhotovenie (senzory)

Ultrazvuk

Datasheety: (PDF)

Doručenie: Št 29. 10.

Počet

Celkom (573,17 € / kus)

573,17 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

ultrazvukový reflexný skener ifm UIT504

Veľmi veľký rozsah detekcie
Intuitívne nastavenie detekčnej oblasti stlačením tlačidla alebo IO-Link
Jasne viditeľná LED na zobrazenie stavu spínania a ozveny
Programovateľná výstupná funkcia normálne otvorené/zatvorené
Bezkontaktná detekcia bez ohľadu na farbu, priehľadnosť alebo kvalitu povrchu objektu
Šírka zvukového lúča sa dá nastaviť pomocou IO-Link

Dodatočné informácie:

Technické parametre

Rozmery [mm]: M30 x 1,5 / L = 103,8
Analógový výstupný prúd [mA]: 4...20
Čas odozvy [ms]:< 600; (analógový výstup)
Počet analógových výstupov: 1
Počet digitálnych výstupov: 1
Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
Displej: Stav spínania: 2 x LED, žltá; Echo: 1 x LED, zelená
Revízia IO-Link: 1.1
Štandard SDCI: IEC 61131-9
Typ prenosu IO-Link: COM2 (38,4 kBaud)
Teplota okolia-1 [°C]: -20...70
Opakovateľnosť: 1%
Uťahovací moment [Nm]: 100
Rozlíšenie [mm]: 3
Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
Výstupný signál: spínací signál; analógový signál; IO Link
Požadovaná trieda hlavného portu: A
Čas oneskorenia pripravenosti [s]:< 0,3
Prevádzkové napätie [V]: 10...30 DC
Slepá zóna [mm]: 350
Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 100
Elektrická verzia: PNP
Puzdro: závitové prevedenie
Celkové výstupy: 2
Hmotnosť [g]: 242 500
Označenie závitu: M30 x 1,5
Poznámky k presnosti/odchýlke: Uvedené hodnoty sú dosiahnuté po dobe zahrievania minimálne 20 minút
Hysterézia [%]:< 3
Funkcie IO-Link (acyklické): Označenie špecifické pre aplikáciu; Počítadlo prevádzkových hodín
Komunikačné rozhranie: IO-Link
Ochrana proti skratu: áno
Skladovacia teplota [°C]: -30...80
Analógový výstup chyby linearity [%]:< 3
Max. odchýlka od 90° uhlového snímača/objektu [°]: ± 4
Maximálna záťaž [Ω]: 500
Max. pokles napätia spínací výstup DC [V]: 2.2
Min. doba cyklu procesu [ms]: 3.2
MTTF: 102
Uhol otvorenia cylindrický [°]: 15; (±2)
Možnosti parametrizácie: Hysterézia / okno; Druhý spínací bod; oneskorenie zapnutia a vypnutia; procesy zapnutia; učiť funkciu; Prepínanie svetlo/tma
Profily: Smart Sensor: Identifikácia zariadenia; Viackanálový snímač s prepínaním dvoch požadovaných hodnôt, typ 0 Generic Profiled Sensor; Premenná údajov o procese; Diagnostika zariadenia; Učiť kanál
Snímacia vzdialenosť [mm]: 350...6000; (Cieľ: 400 x 400 )
Spínacia frekvencia DC [Hz]: 1
Posun spínacieho bodu [%]: -5...5
Trieda ochrany: IP 67
Trieda ochrany: III
Režim SIO: áno
Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A
Spotreba prúdu [mA]:< 30
Funkcia výučby: áno
Teplotná kompenzácia: áno
Dôkaz preťaženia: áno
Ochrana proti prepólovaniu: áno
Frekvencia prevodníka [kHz]: 75
