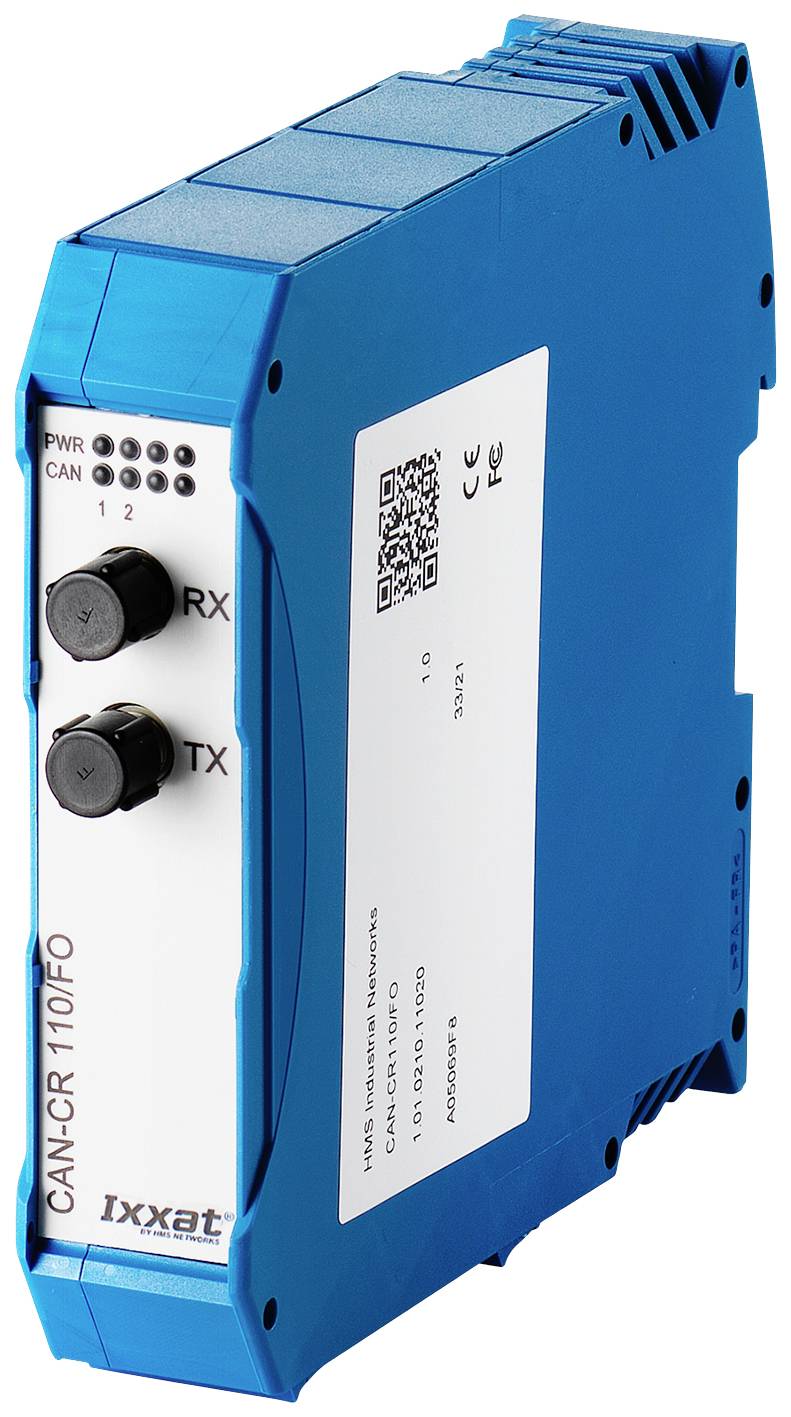

Ixxat CAN-CR110/FO Opakovač CAN/CAN-FD
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (552,03 € / kus)
552,03 €
bez DPH.
Doprava zadarmo
Hlavné benefity
CAN / CAN FD opakovač, skrutkový konektor, optické pripojenie so zakončovacím odporom
- Kábel z optických vlákien umožňuje prenos signálov v prostrediach s vysokou úrovňou EMC
- Rozhrania CAN a CAN FD v jednom zariadení
- Úspora nákladov vďaka jednoduchšiemu zapojeniu
- Vyššia spoľahlivosť systému
- Veľmi malý vplyv na správanie systému v reálnom čase
Technické parametre
- Displeje: proces prenosu / chybný segment (dve duo LED,
- jedna na segment), napájanie (jedna LED)
- Rozhranie zbernice CAN: ISO 11898-2 s tlmivkou CAN. Dve skrutkové spojky.
- Dostupné sú varianty s integrovanými zakončovacími odpormi alebo bez nich.
- Bitové rýchlosti CAN: Až 1 Mbit/s
- Rozhranie zbernice CAN-FD: ISO CAN-FD a nonISO CAN-FD
- Bitové rýchlosti CAN FD: arbitrážna rýchlosť až 1000 kbit/s, rýchlosť prenosu dát až 8000 kbit/s. Dátové rýchlosti sú overené testami. Užívateľsky definované bitové rýchlosti sú možné.
- Upozornenie: Maximálna rýchlosť prenosu dát môže byť prekročená v závislosti od konkrétnych podmienok aplikácie (dĺžka kábla, vykonané nastavenia, vzdialené stanice, ...), ale ani to nie je možné dosiahnuť.
- Prechodové oneskorenie: cca 300 ns (zodpovedá cca 60 metrovej dĺžke zbernice) od medenej prípojky FO opakovača cez optické vlákno po medenú prípojku druhého FO opakovača (bez
- Čas oneskorenia kábla z optických vlákien; približne 5 ns / m)
- FO vysielač: Broadcom HFBR 1404Z, 820 nm
- FO prijímač: Broadcom HFBR 2402Z, 820 nm
- FO linka: F-SMA konektor; Multimode kábel z optických vlákien (iba sklo); Odporúčané: 50/125 µm, 62,5 / 125 µm, tiež kompatibilné s: 100/140 µm, 200 µm (všimnite si maximálnu dĺžku kábla)
- Maximálna dĺžka kábla medzi zosilňovačmi: 50/125 µm: 1500 m, 62,5 / 125 µm: 2000 m
- Napájanie: 9 - 36 V / DC, typ 70 mA, max. 100 mA, cez skrutkové svorky
- Galvanické oddelenie: 1 kV DC / 1 s, 500 V AC / 1 min; CAN 1 a CAN 2 a napájanie sú od seba galvanicky oddelené.
- Rozsah teplôt: -20 ºC ... +70 ºC
- Puzdro, rozmery: plastové puzdro na DIN lištu, 22,5 x 105 x 120 mm
- Kategória výrobku
Opakovač CAN/CAN-FD
- Typ
CAN-CR110/FO
- Min. prevádzková teplota
-20 °C
- Prevádzkové napätie
9 - 36 V/DC
- Prevádzková teplota
-20 °C (min)
- Rozmer.
(š x v) 22.5 mm x 105 mm
- Max. odber prúdu
100 mA
- V
105 mm
- Šírka
22.5 mm
- Číslo výrobcu
1.01.0210.11020
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2497723 Ixxat CAN-CR110/FO Opakovač CAN/CAN-FD
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2497723 Ixxat CAN-CR110/FO Opakovač CAN/CAN-FD
Popis
CAN-CR110 / FO sa používa na galvanické oddelenie dvoch segmentov siete CAN / CAN FD. Ako špeciálna funkcia, opakovač oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže pokračovať v práci. Po odstránení poruchy sa segment automaticky znovu pripojí k sieti. Galvanické oddelenie je realizované ako pre segmenty CAN, tak aj pre napájacie napätie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- CAN-CR110 / FO
- Príručka
