Ixxat CAN-CR210/FO Opakovač CAN FO 24 V/DC

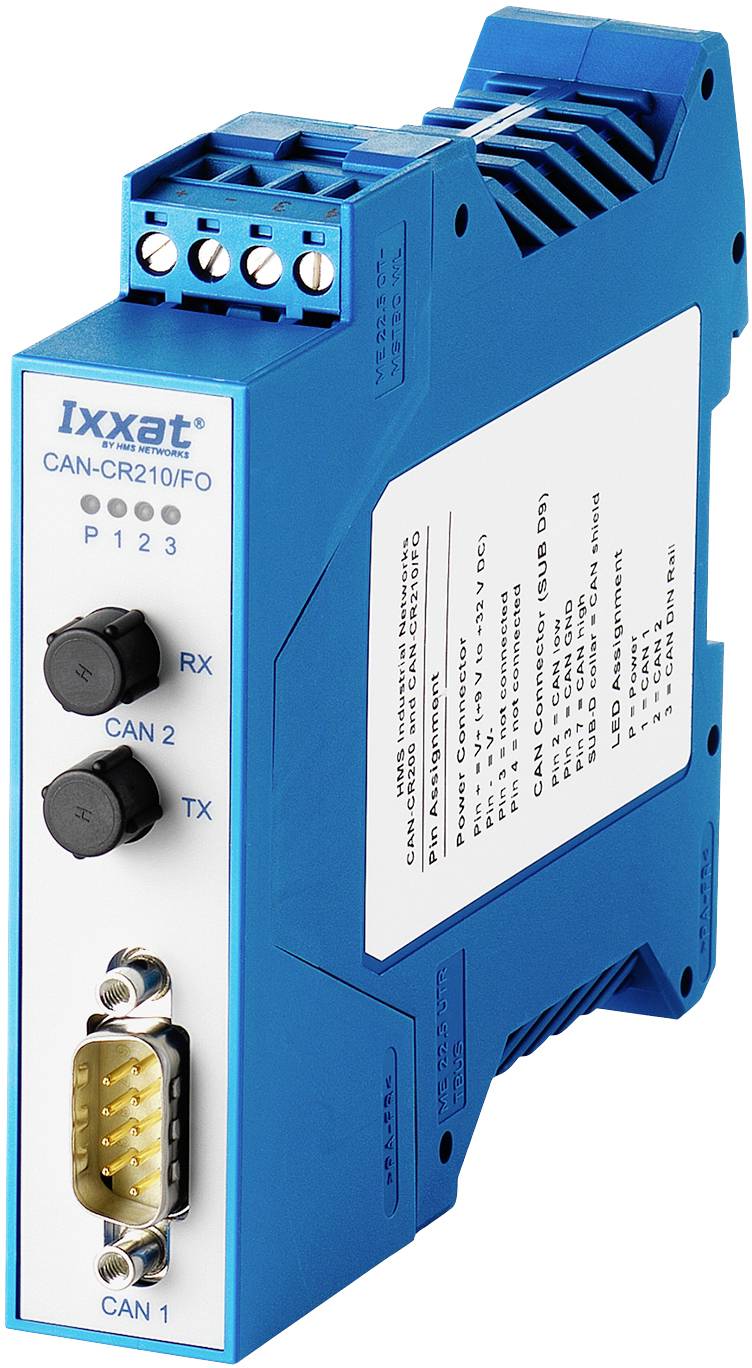

Modré Ixxat CAN-CR210/FO modul s prípojkami a kontrolkami, používané na konverziu a prenos CAN signálov.

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (568,29 € / kus)

568,29 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Opakovač pre CAN, CAN-FD, na báze CAN, vyššie protokoly, optické vlákna s konektorom SMA

Hlavné benefity

Základná zbernica na DIN lištu pre jednoduchú inštaláciu vedľa seba
Kábel z optických vlákien umožňuje prenos signálov v prostrediach s vysokou úrovňou EMC
Vyššia spoľahlivosť systému
Veľmi malý vplyv na správanie systému v reálnom čase

Technické parametre

Displeje: proces prenosu / chybný segment (tri duo LED), napájanie (jedna LED)
Rozhranie zbernice CAN: ISO 11898-2 s tlmivkou CAN, pripojením Sub-D9 a zbernicou typu top hat rail. Integrované zakončovacie odpory CAN (prepínateľné)
FO pripojenie: 2 x F-SMA alebo ST pripojenie pre duplexný kábel, (multimode sklenené vlákno 50/125 µm, 62,5 / 125 µm duplex)
Prenosová rýchlosť: až 1 Mbit/s
Oneskorenie: cca 300 ns (zodpovedá cca 60 metrovej dĺžke zbernice) od medenej prípojky FO opakovača cez optické vlákno k medenej prípojke druhého FO opakovača (bez doby oneskorenia optického kábla; cca 5 ns / m)
Napájanie: 9 - 32 V / DC, 3 W typ., Cez skrutkové svorky
Galvanické oddelenie: 1 kV, 1 sek.; MÔŽETE 1
Rozsah teplôt: -20 ºC ... +70 ºC
Puzdro, rozmery: plastové puzdro na cylindrickú lištu, cca 22,5 x 100 x 115 mm (bez optického pripojenia)

Kategória výrobku: Opakovač CAN FO

Typ: CAN-CR210/FO

Prevádzkové napätie: 24 V/DC

Min. prevádzková teplota: -20 °C

Prevádzková teplota: -20 °C (min)

Rozmer.: (š x v) 22.5 mm x 100 mm

V: 100 mm

Šírka: 22.5 mm

Číslo výrobcu: 1.01.0068.45010

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2497721 Ixxat CAN-CR210/FO Opakovač CAN FO 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2497721 Ixxat CAN-CR210/FO Opakovač CAN FO 24 V/DC

Popis

CAN-CR210 / FO
CAN-CR210 / FO sa používa na konverziu signálu CAN z medi (ISO 11898-2) na káble z optických vlákien. Tým sa dosiahne úplná galvanická izolácia a ochrana pred EM efektmi.

Na nastavenie hviezdicovej alebo stromovej topológie je možné CAN-CR210 / FO zoradiť (aj v spojení s CAN-CR200) a skombinovať tak, aby vytvorili „hviezdicovú spojku“. Spojenie je realizované cez cylindrický železničný autobus. Ako špeciálna funkcia, opakovač oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže pokračovať v práci. Po odstránení poruchy sa segment opäť automaticky zapne.

Tento text bol preložený strojovo.
