Ixxat CAN-CR220 CAN opakovač CAN dátová zbernica , D-SUB9, 24 V/DC

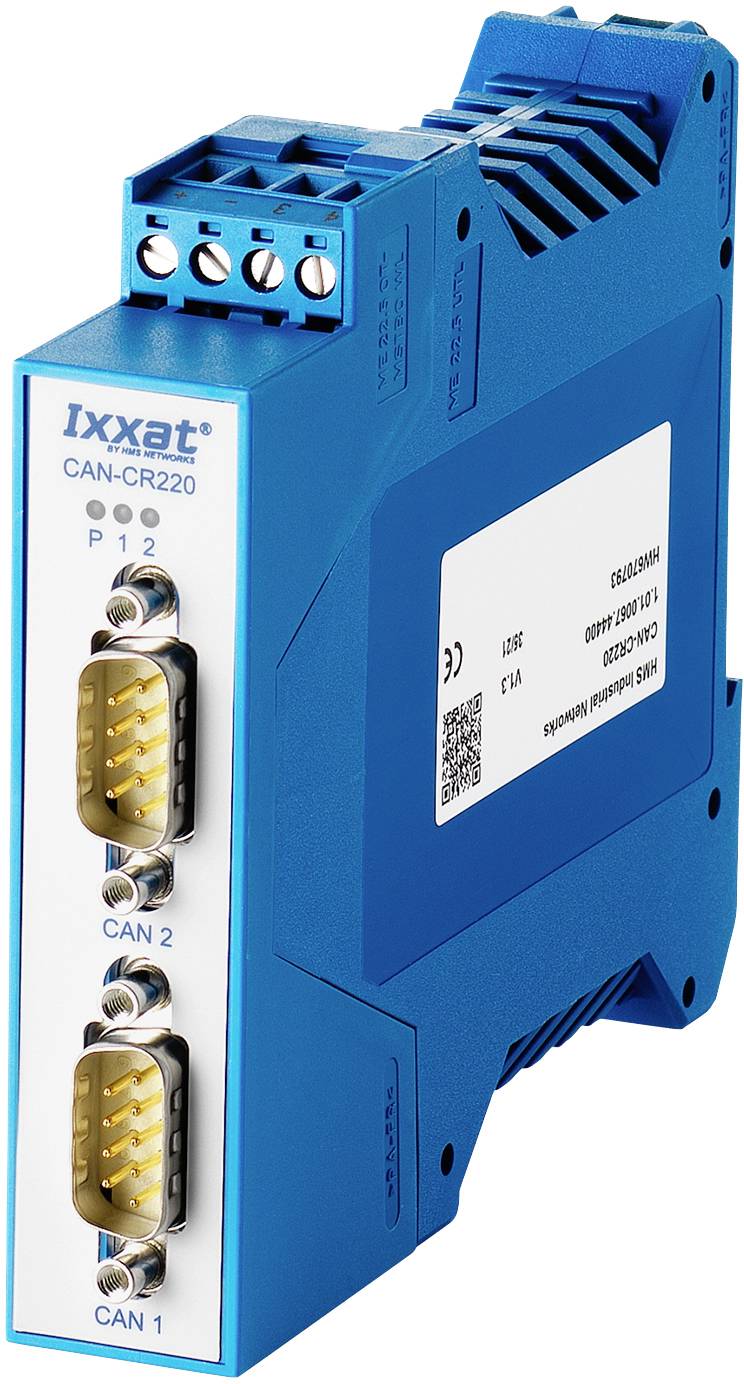

Modré elektrické zariadenie, postavené vertikálne, s dvoma D-Sub portami, označené ako 'Ixxat CAN-CR220', používané pre CAN komunikáciu.

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (491,87 € / kus)

491,87 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CAN-CR220 ISO 11898-2 opakovač CAN s izolačným napätím 4 kV

Ochrana segmentov do 4 kV
DIN / EN 50178 (DIN VDE 0160: 1988-05 a DIN VDE 0160 / A1: 1989-04)
Úspora nákladov vďaka jednoduchšiemu zapojeniu
Vyššia spoľahlivosť systému
Veľmi malý vplyv na správanie systému v reálnom čase

Technické parametre

Displeje: proces prenosu / chybný segment (dve duo LED), napájanie (jedna LED)
Rozhranie zbernice CAN: ISO 11898-2 s tlmivkou CAN. Dva konektory Sub-D9. Integrované zakončovacie odpory CAN (prepínateľné).
Prenosová rýchlosť: až 1 Mbit/s
Prepravné oneskorenie: cca 200 ns (zodpovedá cca 40 metrovej dĺžke zbernice)
Napájanie: 9 - 32 V / DC, 1,5 W typ., Cez skrutkové svorky
Galvanické oddelenie: CAN 1, CAN 2 a napájanie sú od seba galvanicky oddelené.
Izolačné napätie 1.01.0067.44400
- 2,0 kV AC / 1 min.
- 3,2 kV DC / 1 min.
- 3,5 kV AC / 1 sek.
- 4 kV DC / 1 sek.
Izolačné napätie1.01.0067.44300
- 3 kV AC / 3 min.
- 3,75 kV AC / 1 min.
- 4 kV DC / 1 min.
- 4 kV AC / 1 sek.
- 4 kV DC / 1 sek.
Rozsah teplôt: -20 ºC ... +70 ºC
Puzdro, rozmery: plastové puzdro na DIN lištu, cca 22,5 x 100 x 115 mm

Kategória výrobku: CAN opakovač

Rozhranie: CAN dátová zbernica
D-SUB9

Typ: CAN-CR220

Prevádzkové napätie: 24 V/DC

Rozmer.: (š x v) 22.5 mm x 100 mm

Max. odber prúdu: 100 mA

V: 100 mm

Šírka: 22.5 mm

Číslo výrobcu: 1.01.0067.44400

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2497720 Ixxat CAN-CR220 CAN opakovač CAN dátová zbernica , D-SUB9, 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2497720 Ixxat CAN-CR220 CAN opakovač CAN dátová zbernica , D-SUB9, 24 V/DC

Popis

CAN-CR220
CAN-CR220 sa používa na galvanické oddelenie dvoch segmentov siete CAN a ponúka obzvlášť vysoké izolačné napätie 4kV. Je teda z. B. vhodné na použitie v medicínskych aplikáciách. Opakovač oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže pokračovať v práci. Po odstránení poruchy sa segment automaticky znovu pripojí k sieti.

Galvanické oddelenie je implementované pre segmenty CAN aj pre napájacie napätie.

CAN-CR220 bol testovaný podľa DIN / EN 50178 (DIN VDE 0160: 1988-05 a DIN VDE 0160 / A1: 1989-04).
