Ixxat CAN-CR300 Opakovač CAN/CAN-FD

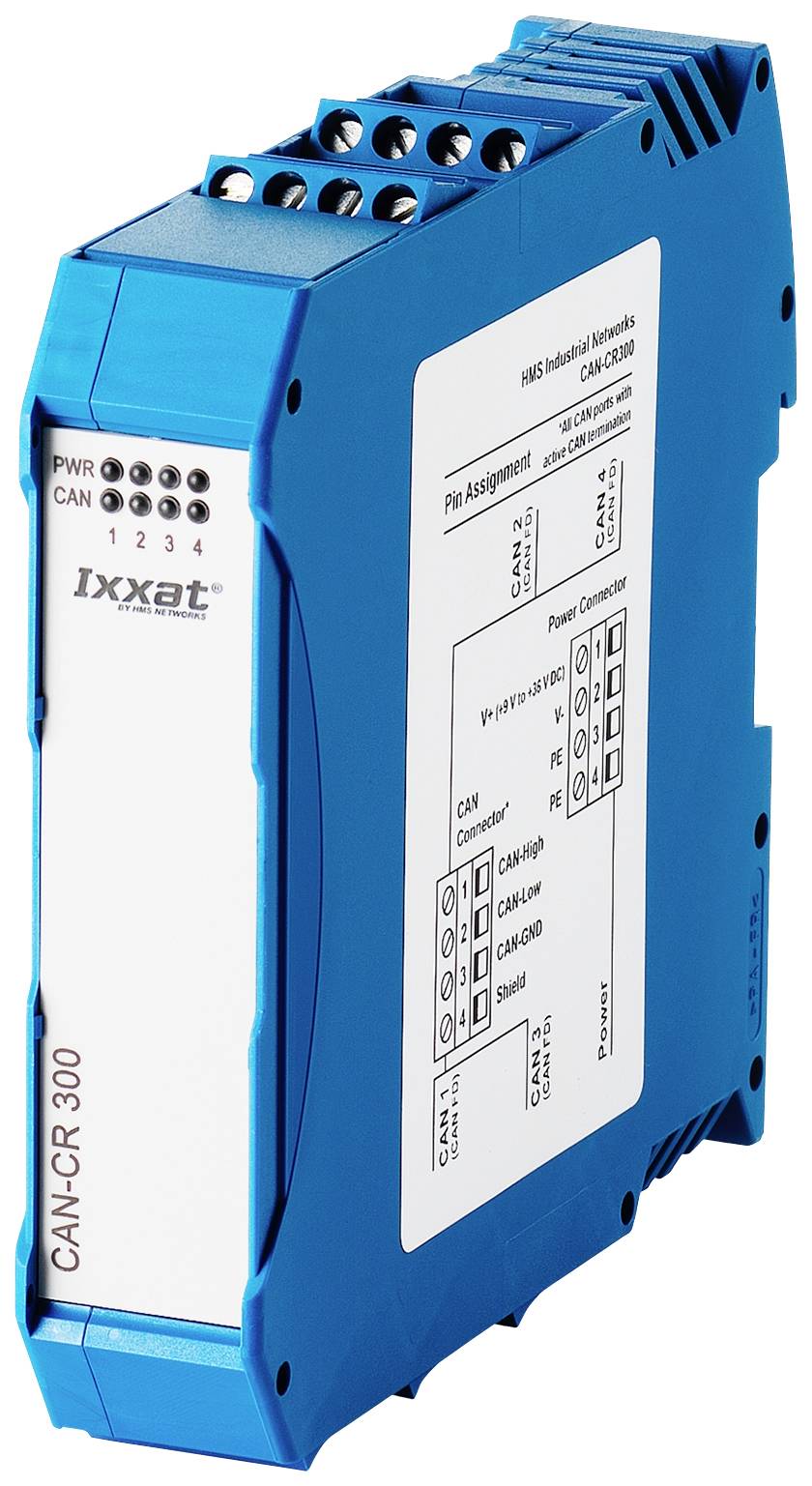

Modrý CAN-repeater od spoločnosti Ixxat, model CAN-CR300, so štyrmi prípojkami. Zariadenie sa používa na zosilnenie signálu v sieťach.

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (686,99 € / kus)

686,99 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CAN / CAN FD opakovač, skrutkový konektor, 4 kanály, integrované zakončovacie odpory zbernice

Rozhrania CAN a CAN FD v jednom zariadení
4 x CAN / CAN-FD
Úspora nákladov vďaka jednoduchšiemu zapojeniu
Vyššia spoľahlivosť systému
Veľmi malý vplyv na správanie systému v reálnom čase

Technické parametre

Displeje: proces prenosu / chybný segment (štyri duo LED, jedna na segment), výkon (jedna LED)
Rozhranie zbernice CAN: ISO 11898-2 s tlmivkou CAN. Dve skrutkové spojky.
Variant CAN dostupný s integrovanými zakončovacími odpormi a bez nich.
Bitová rýchlosť CAN: až 1 Mbit/s
Rozhranie zbernice CAN-FD: ISO CAN-FD a nonISO CAN-FD
Bitové rýchlosti CAN FD: arbitrážna rýchlosť až 1000 kbit/s, rýchlosť prenosu dát až 8000 kbit/s. Dátové rýchlosti sú overené testami. Užívateľsky definované bitové rýchlosti sú možné.
Upozornenie: Maximálna rýchlosť prenosu dát môže byť prekročená v závislosti od konkrétnych podmienok aplikácie (dĺžka kábla, vykonané nastavenia, vzdialené stanice, ...), ale ani to nie je možné dosiahnuť.
Priechodné oneskorenie: Typ. 175 ns (zodpovedá ~ 35 m dĺžke kábla)
Napájanie: 9 - 36 V / DC, typ 90 mA, max. 125 mA, cez skrutkové svorky
Galvanické oddelenie: 1 kV DC / 1 s, 500 V AC / 1 min; Všetky kanály CAN a
Napájacie zdroje sú od seba galvanicky oddelené.
Rozsah teplôt: -20 ºC ... +70 ºC
Puzdro, rozmery: plastové puzdro na DIN lištu, cca 22,5 x 105 x 114 mm

Kategória výrobku: Opakovač CAN/CAN-FD

Typ: CAN-CR300

Prevádzkové napätie: 9 - 36 V/DC

Rozmer.: (š x v) 22.5 mm x 105 mm

V: 105 mm

Šírka: 22.5 mm

Číslo výrobcu: 1.01.0210.40000

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2497729 Ixxat CAN-CR300 Opakovač CAN/CAN-FD

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2497729 Ixxat CAN-CR300 Opakovač CAN/CAN-FD

Popis

CAN-CR300 sa používa na galvanické oddelenie štyroch segmentov siete CAN / CAN FD a na konštrukciu hviezdicových alebo stromových topológií. Ako špeciálna funkcia, opakovač oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže pokračovať v práci. Po odstránení poruchy sa segment automaticky znovu pripojí k sieti. Galvanické oddelenie je realizované ako pre segmenty CAN, tak aj pre napájacie napätie.
