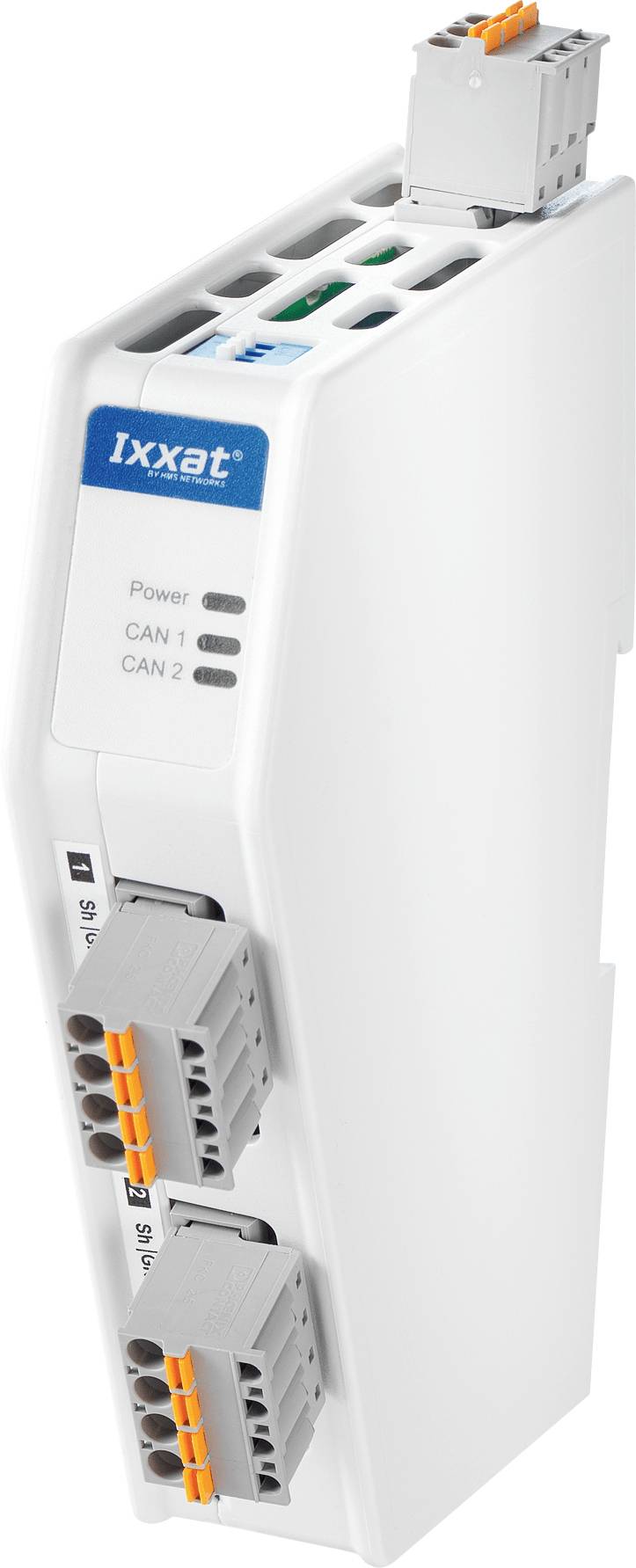

Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (275,61 € / kus)
275,61 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Opakovač CAN/CAN FD so zásuvnými konektormi a izolačným napätím 5 kV
- Ochrana segmentov siete do 5 kV
- Odnímateľné zasúvacie konektory s pružinovým upínacím mechanizmom umožňujú rýchlu inštaláciu a údržbu bez ďalších nástrojov
- Takmer žiadny vplyv na správanie v reálnom čase
- Väčšia flexibilita pri navrhovaní sietí CAN FD
- Odpojí chybný segment, aby zvyšok siete mohol naďalej fungovať
Technické parametre
- Rozhrania: CAN FD, konektor push-in
- Bitové rýchlosti CAN: Až 1 Mbit/s
- Bitové rýchlosti CAN/CAN FD: 14 kBit/s až 8000 kBit/s
- Zakončovací odpor CAN: Pre každý kanál CAN/CAN FD; samostatne prepínateľné pomocou klavírneho spínača
- Oneskorenie prechodu: Typ. 175 ns (zodpovedá cca 35 m dĺžke kábla)
- Galvanické oddelenie: CAN-CAN a CAN-Power s minimálne 5 kV DC po dobu 1 minúty; CAN tieniť proti zemi a napájať na zem aspoň 2 kV DC po dobu 1 minúty
- Kryt: Plastový kryt na DIN lištu
- Kategória výrobku
Opakovač CAN/CAN-FD
- Typ
CAN/FD Repeater Standard
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
-20 °C
- Prevádzkové napätie
10 až 30 V +-0 %
- Prevádzková teplota
-20 do +70 °C
- Rozmer.
(š x v) 27 mm x 109 mm
- V
109 mm
- Šírka
27 mm
- Číslo výrobcu
1.01.0211.20000
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 3407503 Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3407503 Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD
Informácie
Informácie 3407503 Ixxat CAN/FD Repeater Standard Opakovač CAN/CAN-FD
Popis
Ixxat CAN/FD Repeater Standard s dvomi CAN/CAN FD rozhraniami slúži na galvanické oddelenie dvoch segmentov siete CAN a ponúka veľmi vysokú galvanickú izoláciu až do 5 kV, vďaka čomu je vhodný aj pre náročné aplikácie. Môže sa použiť na zvýšenie zaťažiteľnosti zbernice CAN s uzlami, na fyzické prepojenie zbernicových systémov CAN/CAN FD alebo na vloženie galvanického oddelenia.
Opakovač vytvára potrebnú flexibilitu na optimalizáciu štruktúry sietí CAN/CAN FD a na oslobodenie sietí CAN od obmedzení štruktúry zbernice. Integrované zakončovacie odpory zbernice zabraňujú odrazom na koncoch káblov a zabezpečujú optimálnu komunikáciu.
Výhodnou vlastnosťou je, že opakovač CAN oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže naďalej fungovať. Po odstránení poruchy sa segment automaticky znovu pripojí k sieti.
Galvanické oddelenie je realizované ako pre CAN/CAN FD segmenty, tak aj pre napájacie napätie a spoľahlivo zvyšuje ochranu zariadenia pred poškodením elektroniky spôsobeným napäťovými špičkami.
Tento text bol preložený strojovo.
Opakovač vytvára potrebnú flexibilitu na optimalizáciu štruktúry sietí CAN/CAN FD a na oslobodenie sietí CAN od obmedzení štruktúry zbernice. Integrované zakončovacie odpory zbernice zabraňujú odrazom na koncoch káblov a zabezpečujú optimálnu komunikáciu.
Výhodnou vlastnosťou je, že opakovač CAN oddeľuje chybný segment od zvyšku siete, takže zostávajúca sieť môže naďalej fungovať. Po odstránení poruchy sa segment automaticky znovu pripojí k sieti.
Galvanické oddelenie je realizované ako pre CAN/CAN FD segmenty, tak aj pre napájacie napätie a spoľahlivo zvyšuje ochranu zariadenia pred poškodením elektroniky spôsobeným napäťovými špičkami.
Tento text bol preložený strojovo.
