Ixxat CAN-IB600/PCIe karta rozhrania CAN dátová zbernica , D-SUB9, PCIe, 3.3 V

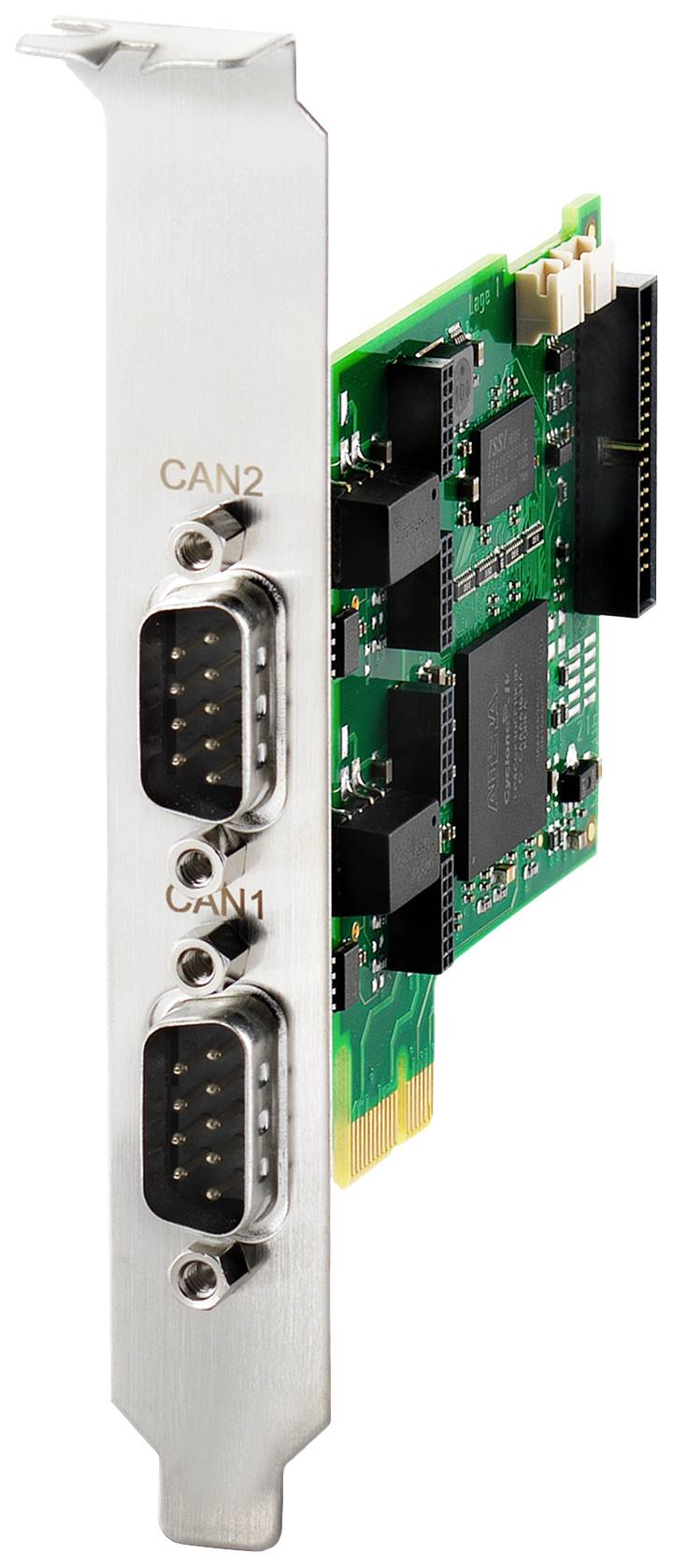

Karta zobrazuje dva CAN konektory, označené ako 'CAN1' a 'CAN2', na zelenej doske plošných spojov.

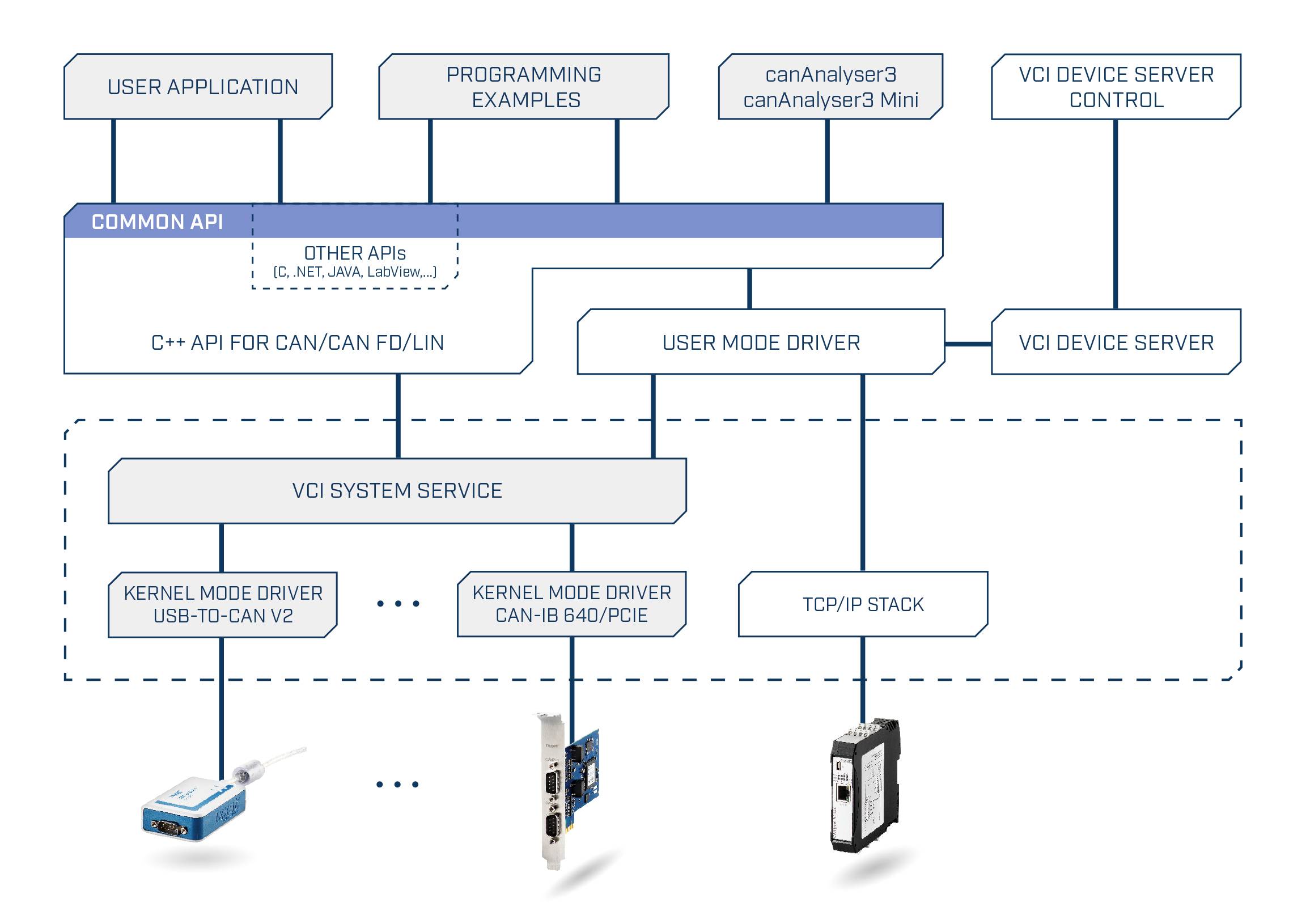

'Diagram architektúry API s používateľskou aplikáciou v hornej časti, prepojenou so systémovou službou VCI a ovládačmi zariadení, znázorňuje prepojenia medzi API, ovládačmi a zariadeniami.'

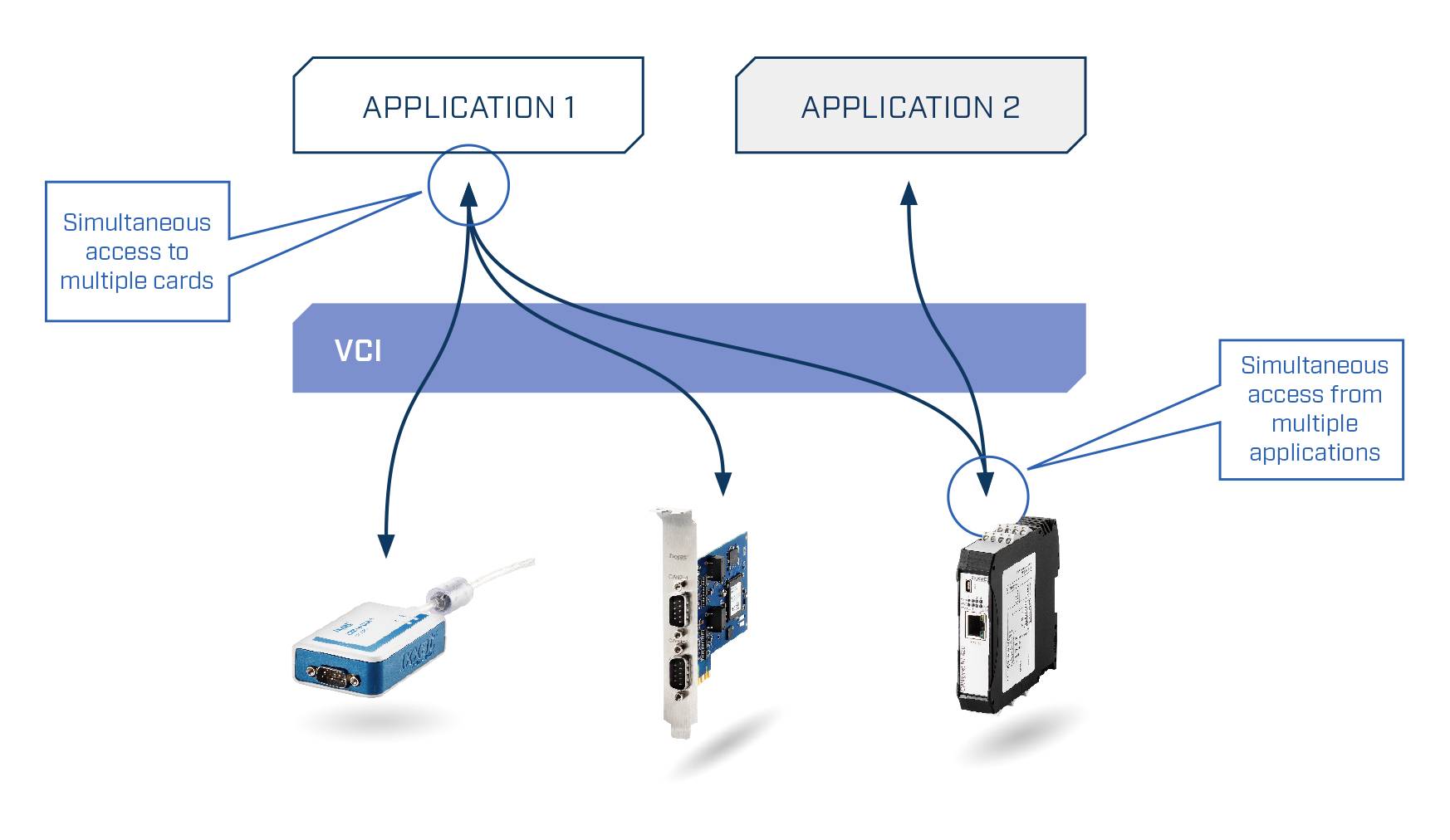

Diagram znázorňuje 'APLIKÁCIA 1' a 'APLIKÁCIA 2' s rozhraním VCI, šípky smerujúce k zariadeniam s popiskami kariet a viacnásobného prístupu.

1/3

Datasheety: (PDF)

Doručenie: Št 10. 9.

1 Ks

Počet

Celkom (1 199,19 € / kus)

1 199,19 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Aktívne rozhranie CAN pre PCI Express

Hlavné benefity

Aktívne rozhranie CAN s 32-bitovým mikrokontrolérom
Dva kanály CAN (vysokorýchlostný CAN alebo CAN FD)
Galvanické oddelenie rozhrania CAN
Nízka rýchlosť CAN (odolný voči poruchám CAN, ISO 11898-3) prostredníctvom voliteľného rozšírenia
LIN cez voliteľné rozšírenie
Jednotné balíčky ovládačov pre všetky rozhrania IXXAT CAN a CAN FD umožňujú ľahkú zmenu typu rozhrania PC
Výkonné programovacie rozhranie pre Windows „VCI“ a „ECI“ pre Linux, QNX, RTX, INtime a VxWorks

Technické parametre

Rozhranie CAN: 2 rozhrania CAN; CAN FD alebo CAN 2,0 A / B; Zástrčka Sub-D9 podľa CiA 303-1, galvanické oddelenie (1 kV, 1 s).

Kategória výrobku: karta rozhrania

Rozhranie: CAN dátová zbernica
D-SUB9
PCIe

Typ: CAN-IB600/PCIe

Prevádzkové napätie: 3.3 V

Max. prevádzková teplota: +70 °C

Min. prevádzková teplota: 0 °C

Prevádzková teplota: 0 do +70 °C

Rozmer.: (š x v) 68.9 mm x 105 mm

Max. odber prúdu: 230 mA

V: 105 mm

Šírka: 68.9 mm

Číslo výrobcu: 1.01.0233.22010

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 1670252 Ixxat CAN-IB600/PCIe karta rozhrania CAN dátová zbernica , D-SUB9, PCIe, 3.3 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1670252 Ixxat CAN-IB600/PCIe karta rozhrania CAN dátová zbernica , D-SUB9, PCIe, 3.3 V

Popis

Vďaka rozhraniu CAN-IB600 / PCIe ponúka HMS rozhranie CAN FD s konceptom modernej a extrémne modulárnej architektúry. Rozhranie je k dispozícii až s dvoma kanálmi CAN. Každý kanál môže odosielať a prijímať správy CAN FD alebo CAN 2.0 A / B. S voliteľnými rozširovacími modulmi je celá rada poľných zberníc, od CAN-FD (formát ISO a non-ISO), CAN (ISO 11898-2), CAN (ISO 11898-3) odolná voči poruchám, až po LIN, pokrytá jednou kartou.

CAN-IB600 / PCIe je aktívne rozhranie a významne odľahčuje hostiteľský počítač počas komunikácie. To znamená, že na karte je možné predspracovať aj veľké množstvo dát a preniesť ich bez straty.
V prípade potreby je možné rozšíriť počet rozhraní pomocou viacerých kariet v jednom počítači.

Výkonné programovacie rozhranie pre Windows „VCI“ a „ECI“ pre Linux, QNX, RTX, INtime a VxWorks.
