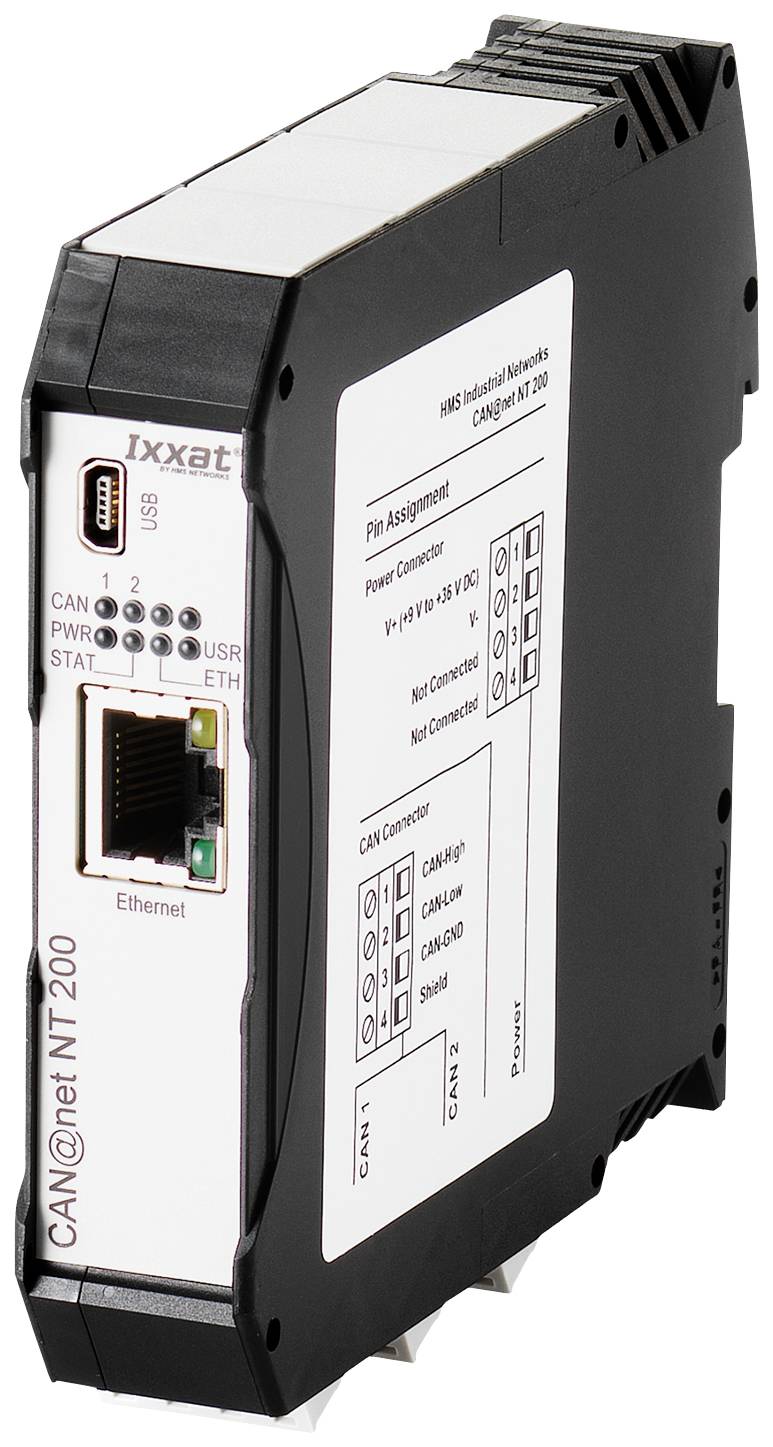

Ixxat CAN@Net NT 200 CAN prevodník Ethernet, RJ-45, USB, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
3 Ks
Počet
Celkom (568,29 € / kus)
568,29 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
CAN @ net NT 200 CAN-Ethernet brána
Hlavné benefity
- 2 x CAN
- Režimy: CAN-Ethernet-CAN Bridge, CAN-Ethernet Gateway, CAN PC-Interface (2 kanály cez Ethernet)
- Výkonný filter, preklad ID, mapovanie údajov a funkcia multiplexu
- Podpora MQTT pre jednoduché cloudové pripojenie (vydavateľ a predplatiteľ)
- Vykonávanie vopred definovaných akcií pomocou „Pravidiel akcie“ riadených udalosťami
- Programovanie akýchkoľvek pravidiel akcie pomocou LUA
- Konfiguračný nástroj Windows pre ľahkú konfiguráciu zariadenia cez USB alebo Ethernet
- Nastaviteľná úroveň zabezpečenia pre prístup k zariadeniu (konfigurácia alebo nahrávanie firmvéru)
- Spoľahlivé použitie v náročných priemyselných podmienkach
- Zvýšenie rozšírenia systému a využitie topológií strom / hviezda
- Vyššia spoľahlivosť systému
- Ochrana segmentov galvanickým oddelením
Technické parametre
- CAN transceiver Texas Instruments SN65HVD251P
- Max. Počet uzlov zbernice: 120
- Zakončovací odpor zbernice CAN Žiadny
- Prenosová rýchlosť CAN štandardná CAN: 5 až 1 000 kBaud
- Galvanické oddelenie 1 kV na 1 s.
- Certifikácia CE, FCC
- Puzdro Polyamidové puzdro na montáž na montážny nosník
- Trieda ochrany IP20
- Rozmery cca 114,5 x 99 x 22,5 mm
- Hmotnosť pribl. 150 g
- Kategória výrobku
CAN prevodník
- Rozhranie
Ethernet
RJ-45
USB
- Typ
CAN@Net NT 200
- Prevádzkové napätie
24 V/DC
- Max. prevádzková teplota
+ 85 °C
- Min. prevádzková teplota
- 40 °C
- Prevádzková teplota
- 40 do + 85 °C
- Číslo výrobcu
1.01.0332.20000
- Príkon prúdu
110 mA
- UKCA
áno
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 1616322 Ixxat CAN@Net NT 200 CAN prevodník Ethernet, RJ-45, USB, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1616322 Ixxat CAN@Net NT 200 CAN prevodník Ethernet, RJ-45, USB, 24 V/DC
Prehlásenie o zhode
Prehlásenie o zhode 1616322 Ixxat CAN@Net NT 200 CAN prevodník Ethernet, RJ-45, USB, 24 V/DC
Popis
CAN @ net NT je ponúkaný ako CAN @ net NT 200 s dvoma klasickými kanálmi CAN, zariadenia majú tri prevádzkové režimy a môžu byť použité ako rozhranie PC, tak aj ako most a brána.
Funkčný princíp brány CAN / CAN FD Ethernet V prevádzkovom režime brány je prístup k sieti CAN @ net NT možný z rôznych operačných systémov (napr. Windows, Linux, VxWorks alebo QNX) a zo zabudovaných systémov. To sa deje pomocou štandardného soketu TCP / IP a jednoduchého protokolu ASCII. Ako brána CAN Ethernet poskytuje CAN @ net NT jednoduchý a flexibilný prístup k systémom CAN cez LAN alebo internet.

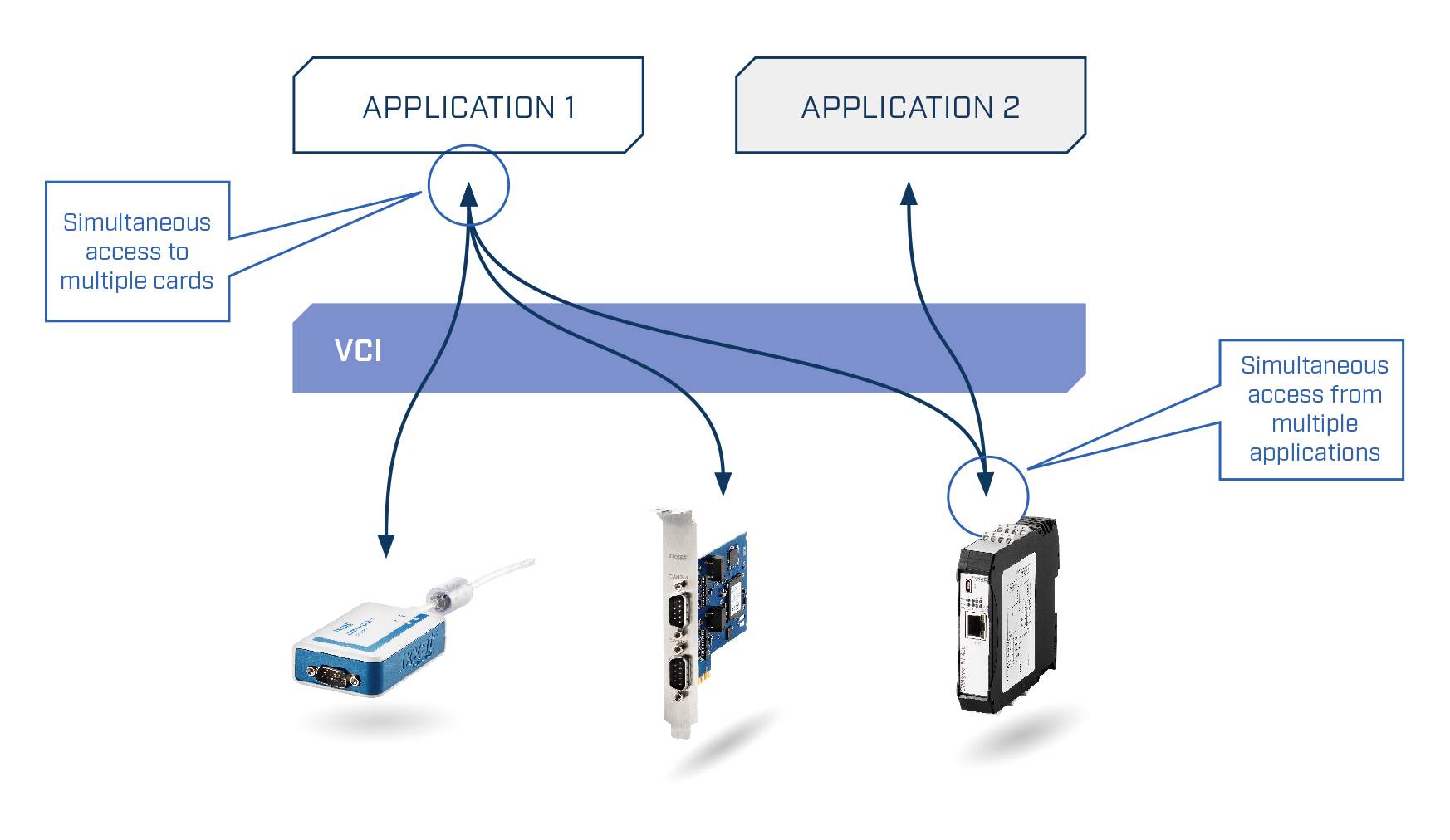

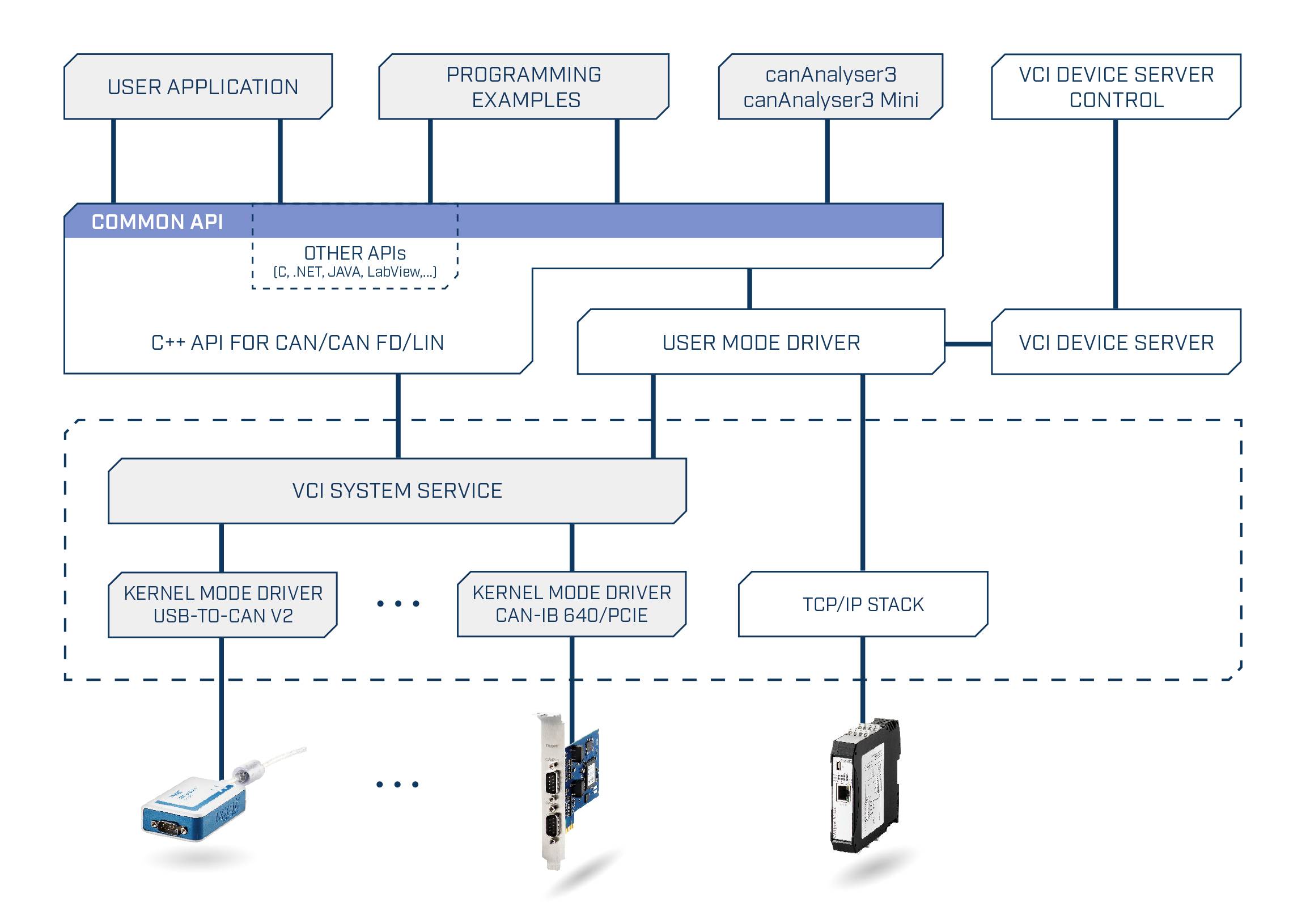

Rozhranie pre PC S ovládačom VCI pre Windows, ktorý je súčasťou dodávky, je možné CAN @ net NT prevádzkovať ako všetky karty s rozhraním IX IXAT CAN pre PC. To znamená, že všetky nástroje IXXAT založené na VCI, ako napríklad canAnalyser, je možné používať s CAN @ net NT, ale aj aplikácie špecifické pre zákazníka, ktoré sú vytvárané na základe ovládača VCI. Ovládač VCI CAN ponúka možnosť komunikácie až s 128 CAN @ net NT súčasne.
CAN-Ethernet-CAN-Bridge Pomocou dvoch CAN @ net NT 200s je možné implementovať CAN-Ethernet-CAN-Bridge, ktorý pripája až 2 nezávislé kanály CAN na zariadenie. Most umožňuje výmenu správ CAN medzi systémami CAN cez TCP / IP na veľké vzdialenosti - s využitím existujúcich ethernetových infraštruktúr. Segmentácia systémov CAN tiež zvyšuje spoľahlivosť a bezpečnosť pri poruchách celého systému.
Pomocou mapovacích tabuliek je možné veľmi flexibilne nakonfigurovať výmenu správ medzi všetkými kanálmi. Na správy CAN je možné použiť filter a implementačné pravidlá. To môže znížiť zaťaženie zbernice v jednotlivých sieťach, pretože sa prenášajú iba správy, ktoré sú zaujímavé pre druhú sieť. Konfigurácia a aktualizácia firmvéru.
Konfigurácia nového CAN @ net NT a nahrávanie firmvéru sa vykonávajú pomocou intuitívneho konfiguračného nástroja Windows - cez USB alebo Ethernet. Tento nástroj možno použiť na jednoduchú konfiguráciu pravidiel filtrovania, mapovania, multiplexovania alebo prekladu bez akýchkoľvek znalostí programovania.
Vlastnosti: - Jednoduché prepojenie systémov a zariadení CAN - Prekonanie veľkých vzdialeností a jednoduchý prístup do systému cez Ethernet - Úspora nákladov vďaka jednoduchšiemu zapojeniu - Dva nezávislé kanály CAN - Výkonné filtre, preklad ID, mapovanie dát a multiplexovanie Funkčnosť - konfiguračný nástroj systému Windows na jednoduchú konfiguráciu zariadenia cez USB alebo Ethernet - spoľahlivé použitie v náročných prostrediach.
Tento text bol preložený strojovo.
Funkčný princíp brány CAN / CAN FD Ethernet V prevádzkovom režime brány je prístup k sieti CAN @ net NT možný z rôznych operačných systémov (napr. Windows, Linux, VxWorks alebo QNX) a zo zabudovaných systémov. To sa deje pomocou štandardného soketu TCP / IP a jednoduchého protokolu ASCII. Ako brána CAN Ethernet poskytuje CAN @ net NT jednoduchý a flexibilný prístup k systémom CAN cez LAN alebo internet.
Rozhranie pre PC S ovládačom VCI pre Windows, ktorý je súčasťou dodávky, je možné CAN @ net NT prevádzkovať ako všetky karty s rozhraním IX IXAT CAN pre PC. To znamená, že všetky nástroje IXXAT založené na VCI, ako napríklad canAnalyser, je možné používať s CAN @ net NT, ale aj aplikácie špecifické pre zákazníka, ktoré sú vytvárané na základe ovládača VCI. Ovládač VCI CAN ponúka možnosť komunikácie až s 128 CAN @ net NT súčasne.
CAN-Ethernet-CAN-Bridge Pomocou dvoch CAN @ net NT 200s je možné implementovať CAN-Ethernet-CAN-Bridge, ktorý pripája až 2 nezávislé kanály CAN na zariadenie. Most umožňuje výmenu správ CAN medzi systémami CAN cez TCP / IP na veľké vzdialenosti - s využitím existujúcich ethernetových infraštruktúr. Segmentácia systémov CAN tiež zvyšuje spoľahlivosť a bezpečnosť pri poruchách celého systému.
Pomocou mapovacích tabuliek je možné veľmi flexibilne nakonfigurovať výmenu správ medzi všetkými kanálmi. Na správy CAN je možné použiť filter a implementačné pravidlá. To môže znížiť zaťaženie zbernice v jednotlivých sieťach, pretože sa prenášajú iba správy, ktoré sú zaujímavé pre druhú sieť. Konfigurácia a aktualizácia firmvéru.
Konfigurácia nového CAN @ net NT a nahrávanie firmvéru sa vykonávajú pomocou intuitívneho konfiguračného nástroja Windows - cez USB alebo Ethernet. Tento nástroj možno použiť na jednoduchú konfiguráciu pravidiel filtrovania, mapovania, multiplexovania alebo prekladu bez akýchkoľvek znalostí programovania.
Vlastnosti: - Jednoduché prepojenie systémov a zariadení CAN - Prekonanie veľkých vzdialeností a jednoduchý prístup do systému cez Ethernet - Úspora nákladov vďaka jednoduchšiemu zapojeniu - Dva nezávislé kanály CAN - Výkonné filtre, preklad ID, mapovanie dát a multiplexovanie Funkčnosť - konfiguračný nástroj systému Windows na jednoduchú konfiguráciu zariadenia cez USB alebo Ethernet - spoľahlivé použitie v náročných prostrediach.
Tento text bol preložený strojovo.
Rozsah dodávky
- CAN @ net NT 200
- Príručka
- CD s konfiguračným nástrojom brány CAN
- Ovládač CAN VCI pre Windows
- Mini USB kábel.
