Ixxat CAN@net NT 420 CAN prevodník CAN dátová zbernica , Ethernet, USB, 24 V/DC

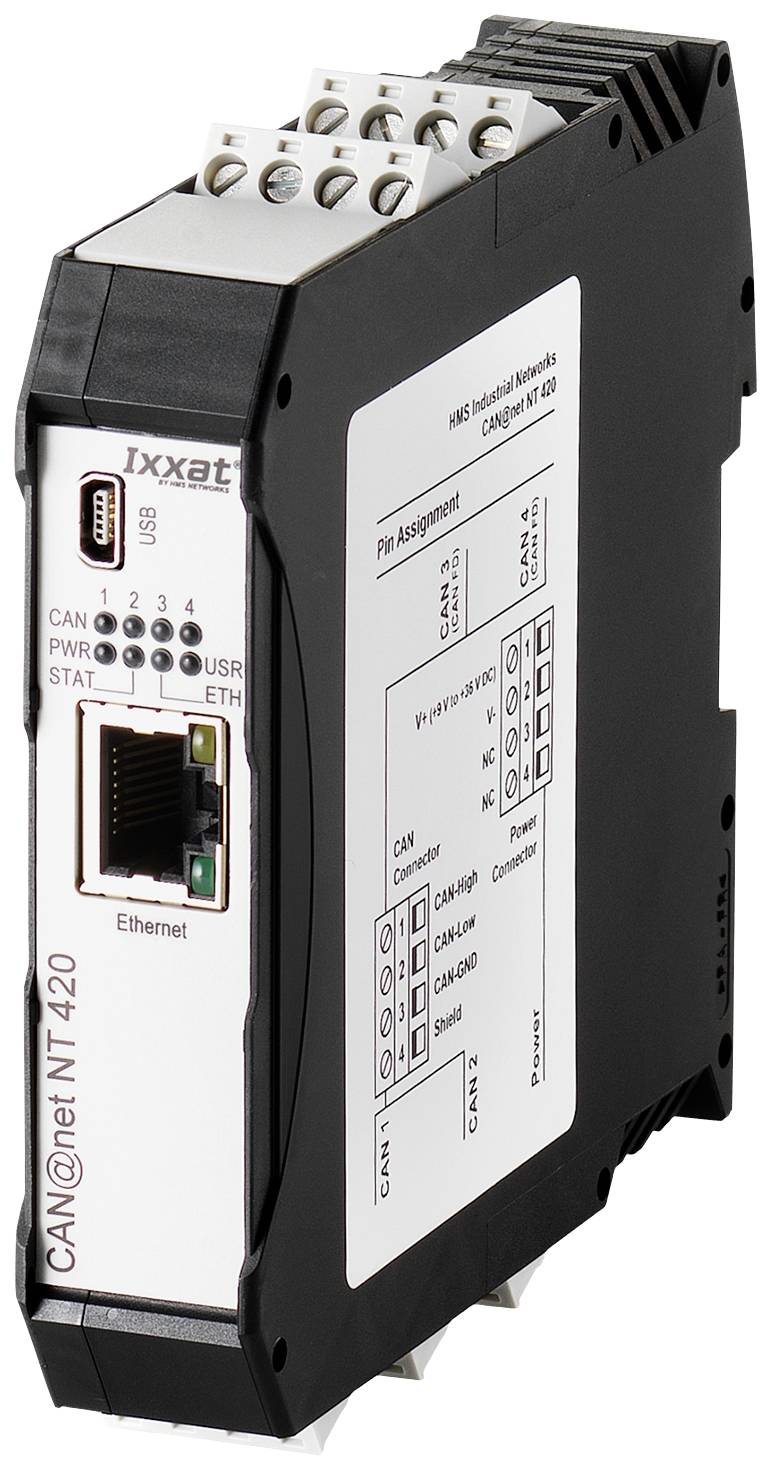

Modul 'CAN@net NT 420' s ethernetovým a USB rozhraním, CAN zbernicové konektory hore. Zariadenie pre priemyselnú sieťovú integráciu.

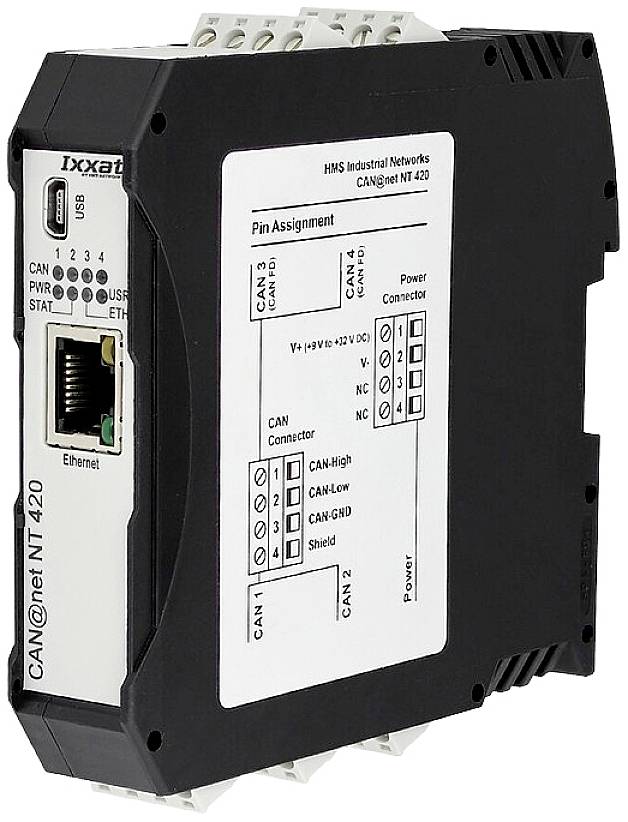

Priemyselné sieťové zariadenie s prípojnými bodmi a ethernetovým rozhraním, označené ako 'CAN@net NT 420' od spoločnosti HMS Industrial Networks.

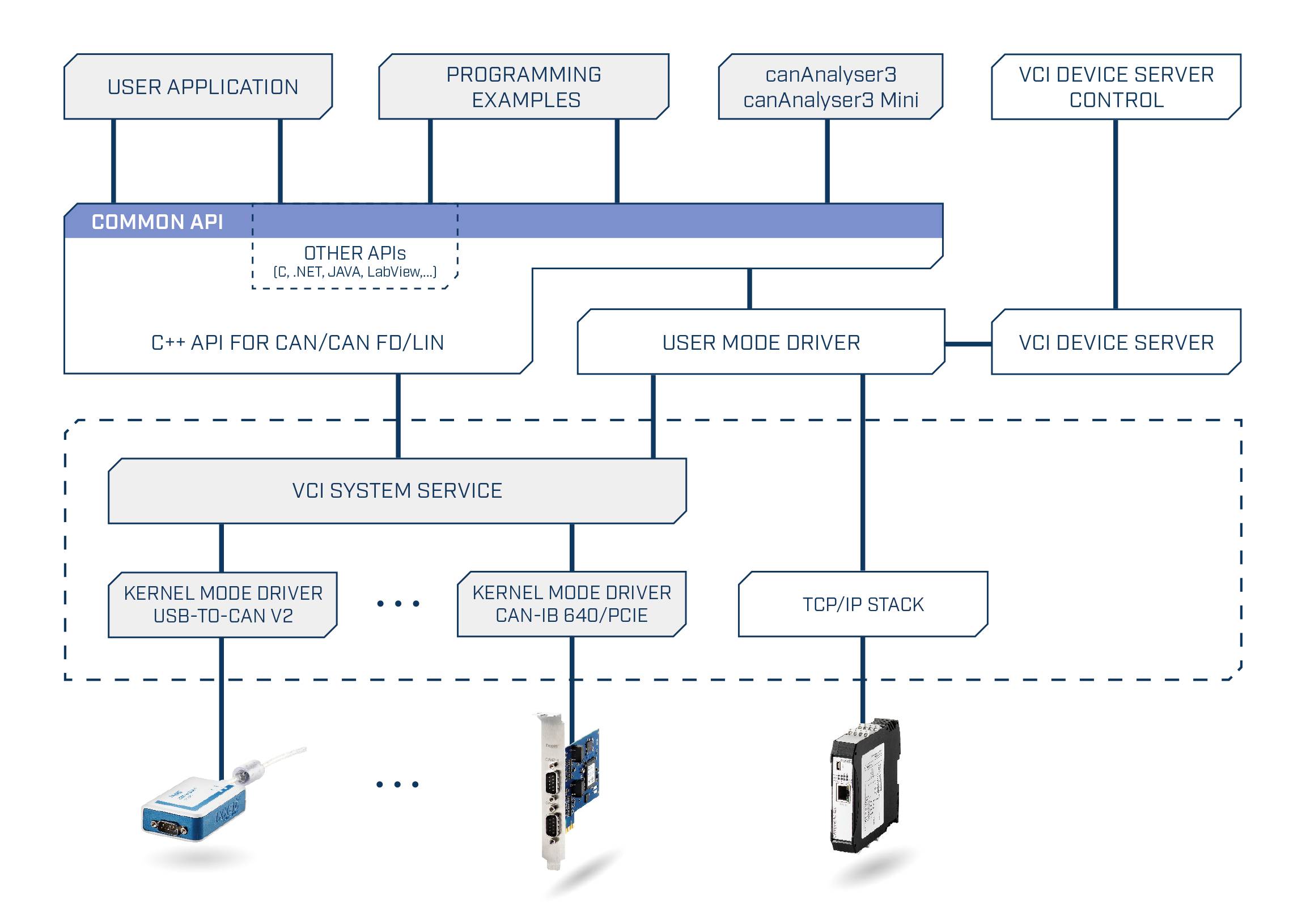

Blokový diagram softvérovej architektúry: Používateľská aplikácia, programové príklady a ovládače zariadení komunikujú prostredníctvom spoločného API so systémovou službou VCI a ovládačmi serverov VCI zariadení.

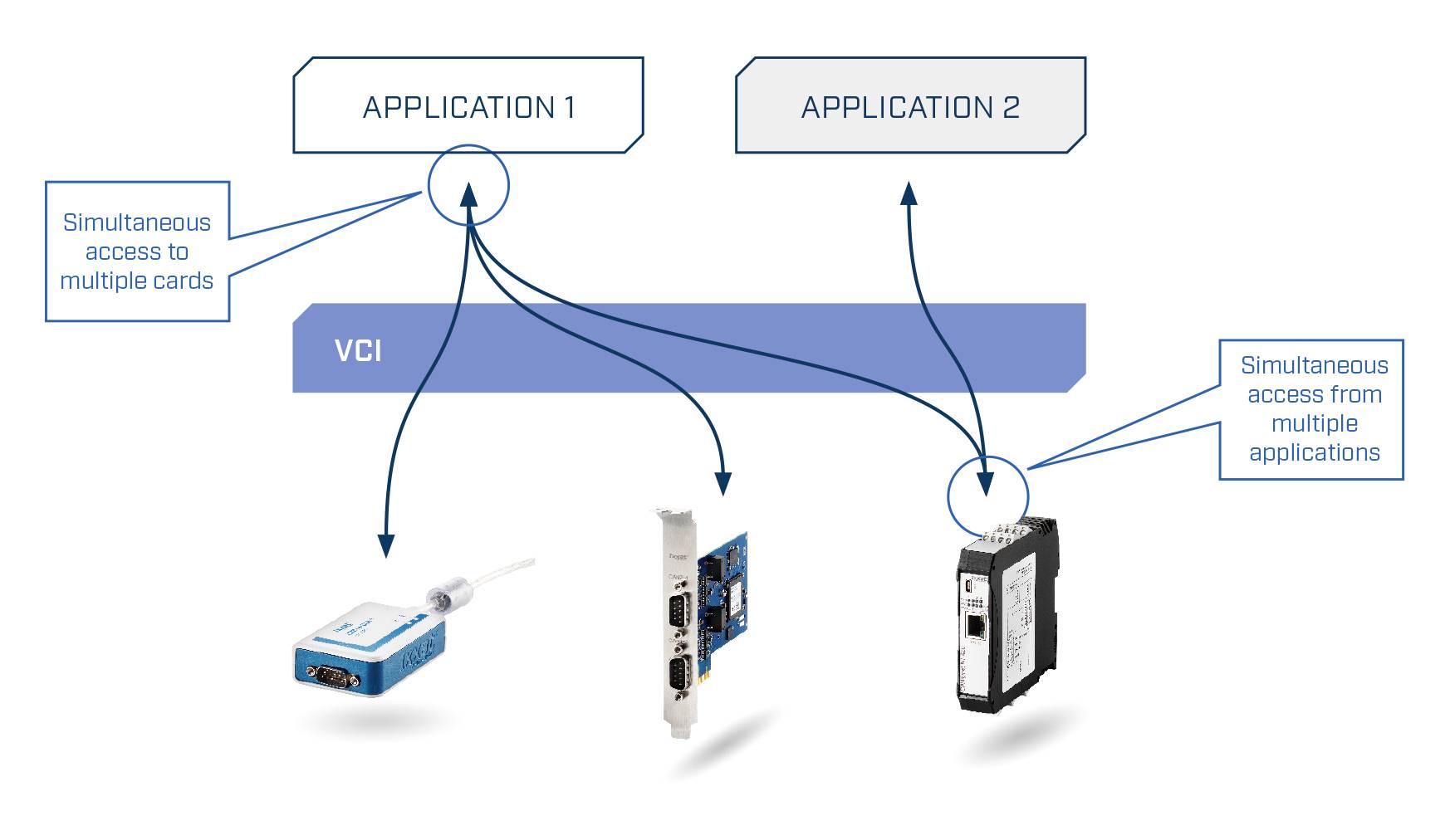

Diagram znázorňuje 'APLIKÁCIA 1' a 'APLIKÁCIA 2', ktoré súčasne pristupujú k viacerým kartám prostredníctvom VCI.

1/4

Datasheety: (PDF)

Doručenie: Št 10. 9.

2 Ks

Počet

Celkom (857,72 € / kus)

857,72 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

CAN@net NT 420 CAN Ethernetová brána

4 x CAN kanály (dva CAN FD)
Výkonné filtrovanie, preklad ID, mapovanie údajov a funkcie multiplexovania
Podpora MQTT pre jednoduché cloudové pripojenie (vydavatelia a predplatitelia)
Vykonávanie preddefinovaných akcií pomocou „pravidiel akcií“ riadených udalosťami
Programovanie akýchkoľvek akčných pravidiel pomocou LUA
Konfiguračný nástroj Windows pre jednoduchú konfiguráciu zariadenia cez USB alebo Ethernet
Nastaviteľná úroveň zabezpečenia pre prístup k zariadeniu (konfigurácia alebo nahranie firmvéru)
Spoľahlivé použitie v náročných priemyselných prostrediach
výhod
Jednoduché prepojenie systémov a zariadení CAN a CAN FD
Preklenutie veľkých vzdialeností a jednoduchý prístup k systému cez Ethernet
Úspora nákladov vďaka jednoduchšiemu zapojeniu
Rozšírenie rozšírenia systému ako aj topológie strom/hviezda
Zvýšená spoľahlivosť systému
Ochrana galvanickou izoláciou

Technické parametre

Maximálny počet uzlov zbernice: 120
Terminátor zbernice CAN: Žiadny
Bitové rýchlosti CAN: Štandardná CAN: 5 až 1000 kBit/s
Bitové rýchlosti CAN FD: arbitrážna rýchlosť do 1000 kbit/s, rýchlosť prenosu dát do 8000 kbit/s. Dátové rýchlosti sú overené testami. Užívateľsky definované bitové rýchlosti sú možné.
Upozornenie: Maximálna rýchlosť prenosu dát môže byť prekročená v závislosti od konkrétnych prevádzkových podmienok (dĺžka kábla, vykonané nastavenia, vzdialené stanice,...), ale tiež nie je dosiahnuteľná.
Napájanie: 9V až 36V DC
Spotreba energie: typicky 110 mA (pri vstupnom napätí 24 V) alebo 230 mA (pri vstupnom napätí 12 V)
Teplotný rozsah: prevádzková teplota -40 °C až +85 °C; Skladovacia teplota -40 °C až +85 °C
Galvanické oddelenie: 1 kV po dobu 1 sek.
Certifikácia: CE, FCC, UL
Puzdro: Polyamidové puzdro pre montáž na DIN lištu
Trieda ochrany: IP20
Rozmery: cca 114,5 x 99 x 22,5 mm

Kategória výrobku: CAN prevodník

Rozhranie: CAN dátová zbernica
Ethernet
USB

Typ: CAN@net NT 420

Prevádzkové napätie: 24 V/DC

Max. prevádzková teplota: + 85 °C

Min. prevádzková teplota: - 40 °C

Prevádzková teplota: - 40 do + 85 °C

Rozmer.: (š x v) 115 mm x 99 mm

Max. odber prúdu: 230 mA

V: 99 mm

Šírka: 115 mm

Číslo výrobcu: 1.01.0332.42000

Príkon prúdu: 110 mA

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2527030 Ixxat CAN@net NT 420 CAN prevodník CAN dátová zbernica , Ethernet, USB, 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2527030 Ixxat CAN@net NT 420 CAN prevodník CAN dátová zbernica , Ethernet, USB, 24 V/DC

Popis

CAN@net NT je ponúkaný v troch verziách, ako CAN@net NT 100 s klasickým CAN kanálom a D-Sub 9 konektorom, ako CAN@net NT 200 s dvoma klasickými CAN kanálmi a ako CAN@net NT 420 so štyrmi CAN kanály, z ktorých dva je možné prepínať medzi CAN a CAN-FD. Všetky zariadenia majú tri prevádzkové režimy a môžu byť použité ako PC rozhranie, tak aj ako most a brána.

PREVÁDZKOVÉ REŽIMY
Ethernetová brána CAN/CAN FD
V prevádzkovom režime brány je možné pristupovať k CAN@net NT z rôznych operačných systémov (napr. Windows, Linux, VxWorks alebo QNX) a zo vstavaných systémov. To sa vykonáva pomocou štandardného TCP/IP socketu a jednoduchého ASCII protokolu. CAN@net NT ako CAN-Ethernet brána teda poskytuje jednoduchý a flexibilný prístup k CAN systémom cez LAN alebo cez internet.

PC rozhranie
S priloženým VCI ovládačom pre Windows môže byť CAN@net NT prevádzkovaný ako všetky Ixxat CAN PC karty rozhrania. To znamená, že všetky nástroje Ixxat založené na VCI, ako napríklad canAnalyser, možno použiť s CAN@net NT, ale aj aplikácie špecifické pre zákazníka, ktoré sú vytvorené na základe ovládača VCI. Ovládač VCI CAN ponúka možnosť súčasne komunikovať až so 128 CAN@net NT.
