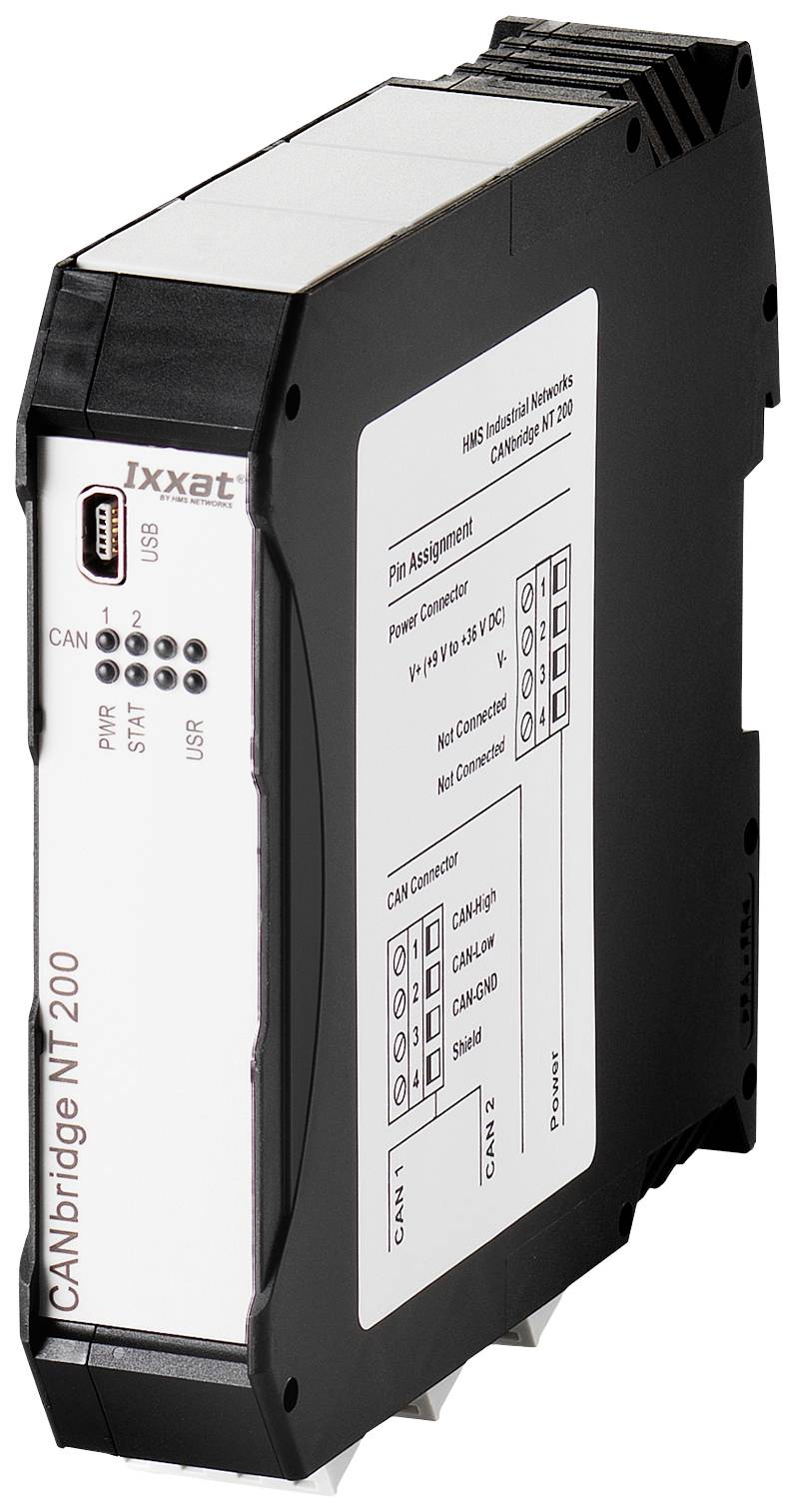

Ixxat CANbridge NT 200 CAN rozhranie CAN dátová zbernica , 24 V/DC

Toto zariadenie umožňuje jednoduché spojenie sietí, vrátane sietí s rôznymi bitovými rýchlosťami alebo formátmi rámcov (bitový identifikátor 11/29). Mosty / smerovače majú vysokovýkonný mikrokontrolér, ktorý dokáže vykonávať filtrovanie správ, konverziu ID a multiplexovanie údajov aj pri zhlukoch a vysokých rýchlostiach dát bez straty správ.
Features
Až dva kanály CAN v jednom zariadení
Výkonný filter, preklad ID, mapovanie údajov a funkcia multiplexu
Ľahká konfigurácia pomocou nástroja založeného na systéme Windows

Výhody / výhody
Jednoduché prepojenie systémov a zariadení CAN
Úspora nákladov vďaka jednoduchému zapojeniu
Zvýšenie rozšírenia systému a využitie topológií strom / hviezda
Vyššia spoľahlivosť systému
Ochrana segmentov galvanickým oddelením

Pracovný princíp
Na rozdiel od opakovača CAN, ktorý iba prekladá elektrické signály, most / smerovač prijíma správy v plnom rozsahu a potom ich posiela do druhej siete s prihliadnutím na pravidlá filtra, konverzie, mapovania a multiplexu (ukladať ďalej Princíp). Pomocou mapovacích tabuliek je možné vymieňať si správy medzi všetkými štyrmi sieťami.

Správy CAN je možné filtrovať alebo upravovať pomocou filtračných a konverzných pravidiel. To môže znížiť zaťaženie zbernice v jednotlivých sieťach, pretože sa prenášajú iba správy, ktoré sú zaujímavé pre druhú sieť. Dátový multiplexing umožňuje napríklad mapovanie dát CAN na niekoľko štandardných správ CAN.
konfigurácia

CANbridge NT je možné pohodlne konfigurovať pomocou USB pomocou dodávaného konfiguračného nástroja pre Windows. Tento nástroj je možné použiť na jednoduchú konfiguráciu pravidiel filtrovania, mapovania, multiplexovania alebo prekladu bez akýchkoľvek znalostí programovania.

Tento text bol preložený strojovo.
