Janitza 5236005 rozširujúci modul, Modulárny rozšíriteľný sieťový analyzátor (pre IT siete), 5236005
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (454,47 € / kus)
454,47 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Technické parametre
- Kategória výrobku
rozširujúci modul
- Meracie funkcie
napätie
- Typ
5236005
IK07
- Montážna šírka
96 mm
- Montážna výška
96 mm
- Prevádzkové napätie
230 V
- Rozmer.
(d x š x v) 86 x 96 x 96 mm
- Hmotnosť
250 g
- Prevádzkové napätie max.
277 V
- Min. prevádzkové napätie
90 V
- Montážna hĺbka
86 mm
- Farba
modrá
čierna
- Kategória merania
CAT III 600 V
- Šírka
96 mm
- V
96 mm
- Dĺžka
86 mm
- Rozhranie
RS485
- Rozhranie
RS-485
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2875319 Janitza 5236005 rozširujúci modul, Modulárny rozšíriteľný sieťový analyzátor (pre IT siete), 5236005
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2875319 Janitza 5236005 rozširujúci modul, Modulárny rozšíriteľný sieťový analyzátor (pre IT siete), 5236005
Popis

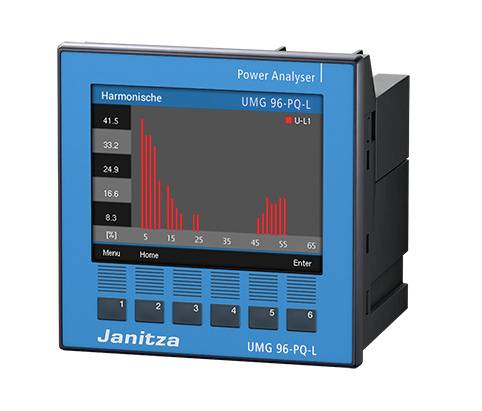

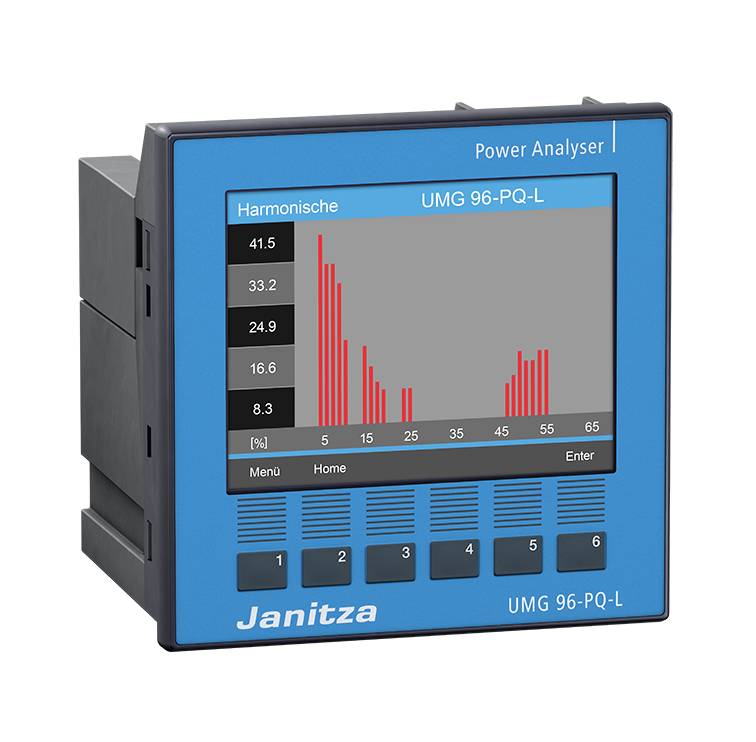

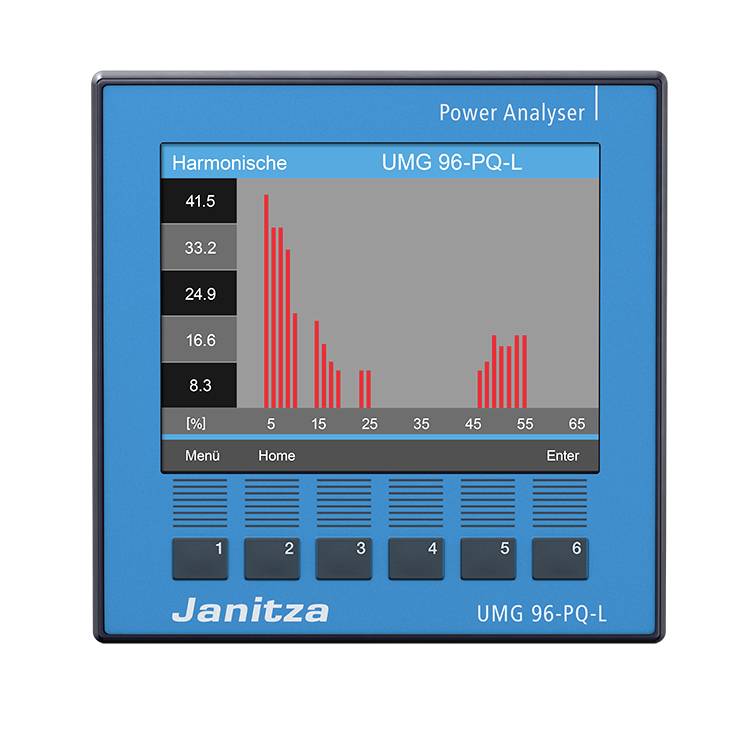

Meracie prístroje UMG 96 PQ-L sú dostupné v rôznych variantoch. Na napájanie zariadenia je vhodné striedavé aj jednosmerné napätie v dvoch rôznych rozsahoch napätia1). Ako zvláštnosť UMG 96 PQ-L sú k dispozícii aj varianty pre meranie v neuzemnených trojfázových 3-vodičových systémoch (IT siete) do 600 V AC.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- S hodinami, batériou a pamäťou nameraných údajov (64 MB)
- Napájacie napätie: 90V - 277V (50/60) Hz alebo 90V - 250V DC
- Meranie v sieťach TN-TT a IT
- Meranie harmonických do 65
- Aktívna energetická trieda 0,2S
- 3 vstupy na meranie napätia
- Kategória merania: 600 V CAT III
- Meranie v 3-fázových 4-vodičových systémoch do 417 V/720 V (+-10%) podľa IEC
- Meranie v 1-fázových 2-vodičových systémoch do 480 V (+-10%)
- 3 vstupy na meranie prúdu
- Kategória merania: 300V CAT II
- Menovitý prúd 5A / 1A nastaviteľný
- Rozsah merania prúdu: 5 mA... 6 A
- Rozlíšenie: 0,1 mA
- Periférie
- Každý 3x digitálny vstup a výstup
- 1x analógový výstup
- 1x RS485 (Modbus RTU)
Rozsah dodávky
- 33.03.389 Návod na inštaláciu vrátane bezpečnostných pokynov a rýchly štart "Software-GridVis".
- 52.22.251 Upevňovacia súprava
- 52.00.008 RS485 zakončovací odpor 120 Ohm
