Janitza UMG 509-PRO analyzátor kvality napätia, Analyzátor kvality energie UMG 509-PRO, 5226001

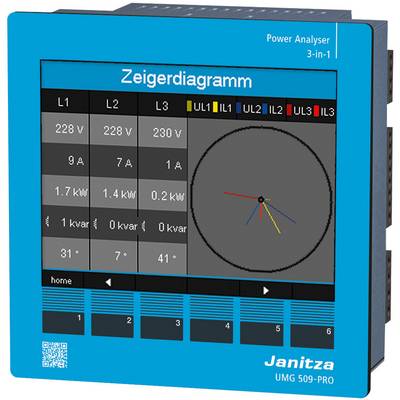

Modré zariadenie analyzátora výkonu 'Janitza UMG 509-PRO' zobrazuje vektorový diagram so záznamom napätia a výkonových údajov pre fázy L1, L2, L3.

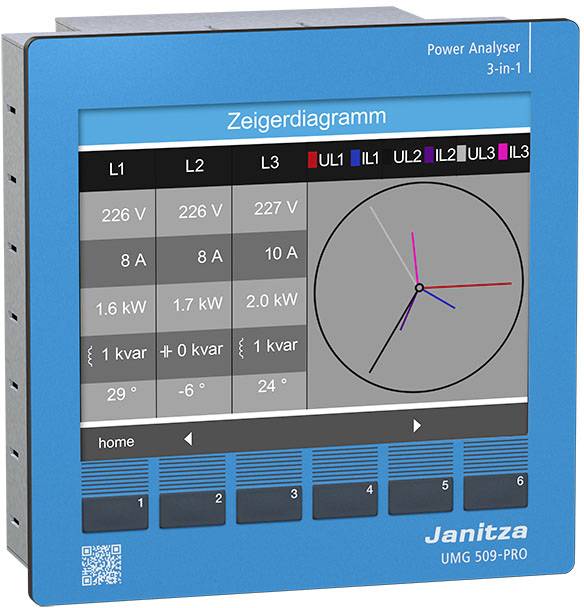

Modré zariadenie na zobrazovanie elektrických meraných hodnôt: napätie, prúd, výkon, fázový uhol. Ručičkový diagram pre fázový pohľad.

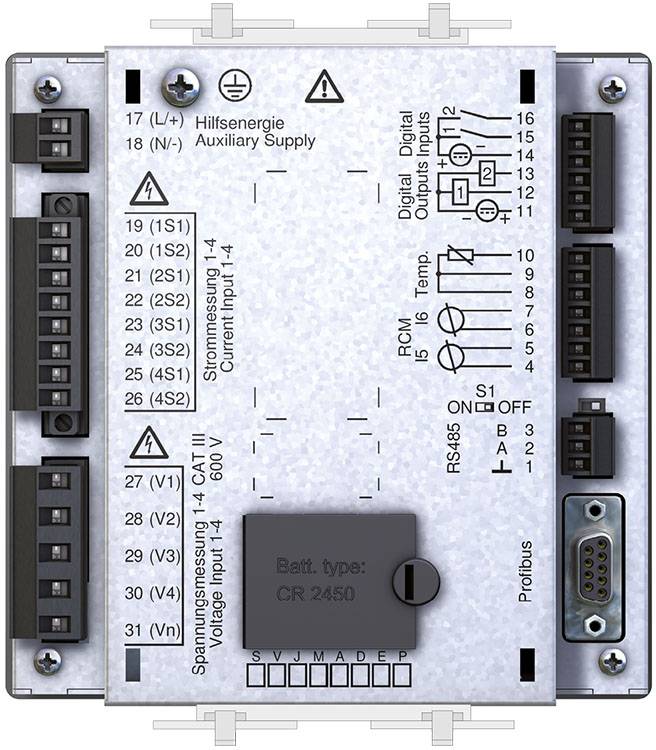

Elektronický modul do rozvádzača, s prípojkami, spínačmi a označeniami. Slúži na ovládanie a komunikáciu zariadení.

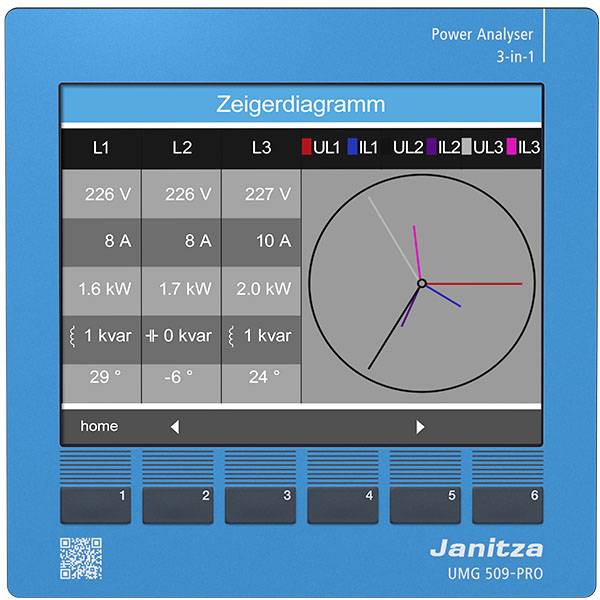

Displej 'Analyzátora výkonu 3-v-1' so smerovým diagramom a nameranými hodnotami: 227V, 2,00 kW, 8,6A, 'Janitza UMG 509-PRO', ovládacie tlačidlá menu dole.

1/4

Datasheety: (PDF)

Doručenie: Po 7. 9.

Počet

Celkom (1 296,75 € / kus)

1 296,75 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Analyzátor kvality energie UMG 509-PRO

Hlavné zariadenie pre systémy riadenia energie (napr. ISO 50001)
Meranie, monitorovanie a riadenie elektrických parametrov v distribučných systémoch energie
Získavanie údajov o spotrebe
Monitorovanie kvality napätia (harmonické, krátkodobé prerušenie, prechodné, počiatočné prúdy ...)
Senzor pre systémy riadenia budov alebo PLC
Kontrolné úlohy, napríklad v závislosti od dosiahnutých nameraných alebo limitných hodnôt
Optimalizácia maximálneho zaťaženia
Ethernetová brána pre podriadené meracie body
Diaľkové monitorovanie

Technické parametre

Kategória výrobku: analyzátor kvality napätia

Meracie funkcie: napätie

Rozsah merania (min.): 0.001 A

Typ: UMG 509-PRO

Rozsah merania (max.): 1000 V

Montážna hĺbka: 170 mm

Kategória merania: CAT III 600 V

Na stiahnutie

Datasheet

Datasheet 1541261 Janitza UMG 509-PRO analyzátor kvality napätia, Analyzátor kvality energie UMG 509-PRO, 5226001

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1541261 Janitza UMG 509-PRO analyzátor kvality napätia, Analyzátor kvality energie UMG 509-PRO, 5226001

Prehlásenie o zhode

Prehlásenie o zhode 1541261 Janitza UMG 509-PRO analyzátor kvality napätia, Analyzátor kvality energie UMG 509-PRO, 5226001

Popis

Nová séria PRO kombinuje najnovšie technológie s vynikajúcimi funkciami a atraktívnym dizajnom. Väčší výber funkcií a rozsiahle možnosti prezentácie uľahčujú analýzu a interpretáciu nameraných údajov a výsledkov meraní. Pomocou predinštalovaných aplikácií Janitza môžu byť údaje spracovávané, vizualizované a analyzované.

Tento text bol preložený strojovo.

Prevedenie

Napájacie napätie: 95 - 240 V (50 - 60 Hz); 80 - 280V DC kategória inštalácie: 300V CATIII 4 vstupy na meranie napätia, kategória merania: 600V CATIII meranie v trojfázových štvorvodičových systémoch do 417V / 720V, meranie v trojfázových trojvodičových systémoch do 600V, merací rozsah: L - N: 10 - 600V; Merací rozsah 40 - 70 Hz: L - L: 18 - 1000 V; 40 - 70 Hz 4 vstupy na meranie prúdu pre prúdové transformátory ../1 alebo ../5A merací rozsah: 0,001 .. 7Arms, 2 digitálne vstupy, 2 digitálne výstupy 1 teplotný vstup, 2 RCM vstupy Dátová pamäť: 256 MB Flash, rozhrania: RS485, Profibus DP V0, Ethernet 10/100 BaseTX vrátane webového servera, ako aj nasledujúce aplikácie: Monitor nameraných hodnôt APP: grafické zobrazenie online a historické namerané hodnoty APP IEC 61000-2-4 Watchdog Light PRO: Monitorovanie limitných hodnôt kvality napätia podľa IEC 61000-2-4
Tento text bol preložený strojovo.

Rozsah dodávky

Krížový prepojovací kábel, CAT5e, 2 m
Drážkový skrutkovač, ESD
Zakončovací odpor RS485 120 Ω
Stručný sprievodca UMG 604 (vrátane bezpečnostných pokynov a Stručného sprievodcu softvérom GridVis
Pokyny na inštaláciu a uvedenie do prevádzky
2x montážne konzoly
