Janitza UMG 96RM analyzátor kvality napätia, Analyzátor siete UMG 96RM - Multifunkčný analyzátor energie, 5222070

Analyzátor siete UMG 96RM je výkonné univerzálne meracie zariadenie na použitie v nízkonapäťových a strednonapäťových distribučných systémoch.

Multifunkčný merací prístroj UMG 96RM je primárne určený na použitie v nízkonapäťových a strednonapäťových distribučných systémoch. Prístroj meria harmonické až do 40. frekvencie. Harmonické a má zložky rotujúceho poľa. Zariadenie má iba 2 digitálne výstupy. Nemá žiadne digitálne vstupy ani pamäť nameraných údajov.

Tarify
Pre bezpečné a presné zaznamenávanie pracovných hodnôt pre jednotlivých spotrebiteľov ponúkajú meracie prístroje UMG širokú škálu taríf; až do 14 v závislosti od typu zariadenia. Samozrejme sa rozlišuje medzi činnou energiou (referenčnou, napájacou a bez spätného ventilu) a jalovou energiou (induktívnou, kapacitnou a bez spätného ventilu). To umožňuje napríklad samostatné zaznamenávanie vysokých a nízkych taríf.

Presnosť merania
Vysoká presnosť merania je založená na vysokej vzorkovacej frekvencii a veľmi dobrej dlhodobej stabilite. Pri použití podľa určenia (pri teplote okolia!) je presnosť merania aj po rokoch stále vyššia ako pri bežných meračoch v stave, v akom boli dodané. Pre obzvlášť náročné meracie úlohy sú k dispozícii zariadenia certifikované podľa triedy A.

harmonické
Harmonické kmity sú spôsobené zariadeniami s nelineárnymi charakteristikami, ako sú transformátory prevádzkované v saturácii, energeticky úsporné žiarovky, frekvenčné meniče a výkonová elektronika. Zvyšujú záťaž siete a môžu ovplyvniť alebo dokonca zničiť zariadenia. Tieto poruchy siete je možné zistiť a zdokumentovať pomocou analyzátorov kvality napätia.

Impulzný vstup/výstup
Impulzné vstupy je možné použiť napríklad na zaznamenávanie hodnôt vodomerov a plynomerov pomocou meracích prístrojov UMG. Prevádzkové impulzy je možné prenášať do riadiaceho systému, napr. systémov riadenia budov, PLC alebo SCADA systémov, prostredníctvom impulzných výstupov ako meracích vysielačov.

Oblasť použitia UMG 96RM
Meranie, monitorovanie a riadenie elektrických parametrov v distribučných systémoch elektrickej energie
Zaznamenávanie profilov záťaže pre systémy energetického manažmentu (napr. ISO 50001)
Zaznamenávanie spotreby energie pre analýzu nákladových stredísk
Senzory pre systémy automatizácie budov alebo PLC (Modbus)


Špeciálne výhody
- Kompaktný dizajn šetrí miesto a náklady na inštaláciu
- Bezproblémové a nepretržité zaznamenávanie pomocou rozsiahleho systému na ukladanie nameraných údajov alebo prostredníctvom online zberu údajov (napr. služba GridVis®)
- Vysoká bezpečnosť a redundancia dát
- Komplexné komunikačné možnosti a protokoly
- Rôzne, preddefinované reporty pre analýzu kvality energie a spotreby energie (prostredníctvom služby GridVis®)
- Jednoduché generovanie reportov stlačením tlačidla alebo automaticky podľa definovaných harmonogramov
- Najpresnejšie výsledky meraní zabezpečujú efektívnu infraštruktúru a vysokú dostupnosť výroby.
- Generické profily Modbus: Do konceptu merania je možné integrovať a vizualizovať akékoľvek zariadenia a systémy tretích strán kompatibilné s Modbus (Modbus RTU)
- Dlhodobá dostupnosť meracích prístrojov zaručuje jednoduchú dodatočnú montáž počas rozširovania systému.

Zber energetických údajov a profily zaťaženia
- Podrobný záznam energetických údajov a profilu zaťaženia
- Väčšia transparentnosť v dodávkach energie prostredníctvom energetických analýz
- Bezpečný návrh zariadení na rozvod energie

Analýza nákladových stredísk
- Stanovenie nákladov na energiu
- Rozdelenie a rozdelenie spotreby energie

Systémy energetického manažmentu (ISO 50001)
- Neustále zlepšovanie energetickej účinnosti
- Zníženie nákladov
- Multifunkčné sieťové analyzátory série UMG 96RM sú dôležitou súčasťou systémov energetického manažmentu.
- Softvér GridVis® s certifikáciou TÜV podľa normy ISO 50001

Transparentnosť dodávok energie
- Väčšia transparentnosť vďaka viacstupňovému, škálovateľnému systému merania
- Zaznamenávanie jednotlivých udalostí prostredníctvom kontinuálnych meraní s vysokým rozlíšením

Monitorovanie kvality energie
- Indikácie nedostatočnej kvality napätia
- Začatie opatrení na riešenie problémov so sieťou
- Zabránenie prestojom vo výrobe
- Výrazne dlhšia životnosť zariadenia
- Zlepšená udržateľnosť

Merací prístroj s presnosťou 0,2 % (V), trieda kWh 0,5
- Vysoká vzorkovacia frekvencia 21,3 kHz
- Spoľahlivá presnosť merania 0,2 % (V)
- Energetická trieda (kWh): 0,5

Merač energie so 7 tarifami, činným a jalovým výkonom
- Meranie energie v 4 kvadrantoch so 7 tarifami pre činnú a jalovú energiu
- Bezpečné a presné zaznamenávanie pracovných hodnôt pre jednotlivých spotrebiteľov

Možnosti komunikácie: Ethernet, Profibus, Modbus, M-Bus…
- Početné rozhrania a protokoly zabezpečujú nekomplikovanú integráciu systému (systém riadenia energie, PLC, SCADA, BMS)

harmonický analyzátor
- Harmonická analýza až do 40. harmonickej. Harmonický
- Informácie o kvalite napätia, poruchách siete a potenciálnych „znečisťovateľoch siete“

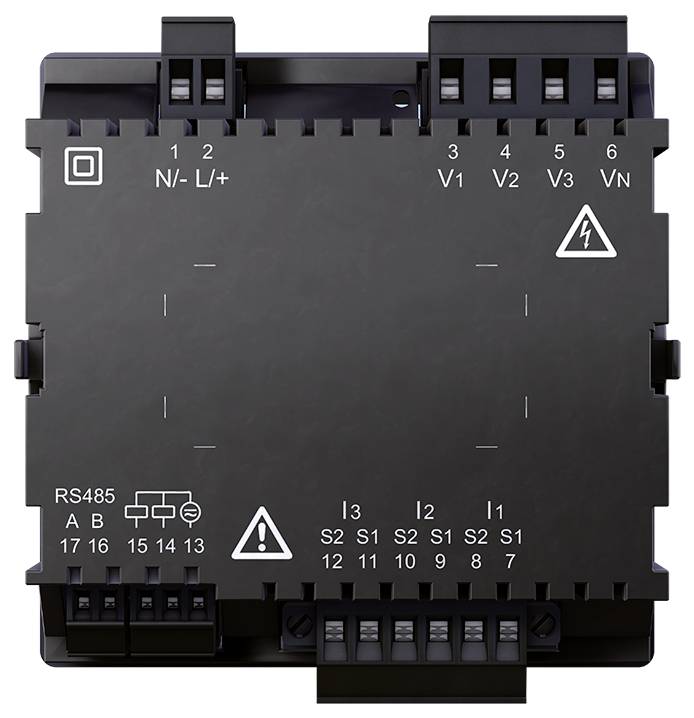

Zásuvné skrutkové svorky
- Jednoduchá inštalácia aj v stiesnených priestoroch

Základná jednotka
- Rozhranie RS485 s protokolom Modbus a 2 digitálnymi výstupmi umožňuje rýchle a nákladovo efektívne monitorovanie kvality energie a spotreby energie.

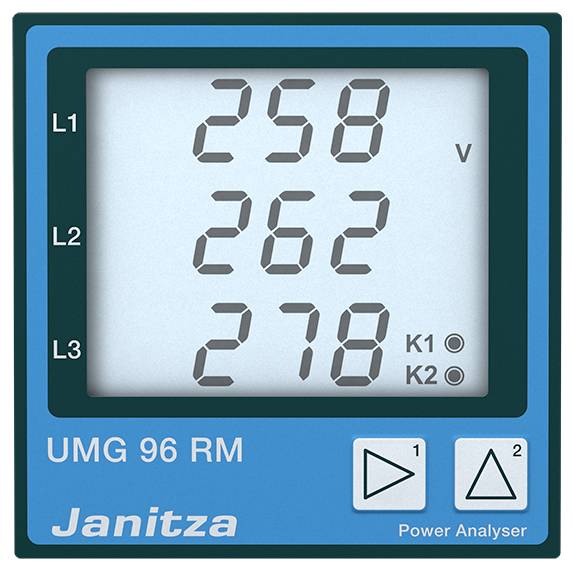

Podsvietenie
- Veľký, vysoko kontrastný LCD displej s podsvietením
- Vynikajúca čitateľnosť a intuitívne ovládanie aj pri slabom osvetlení
